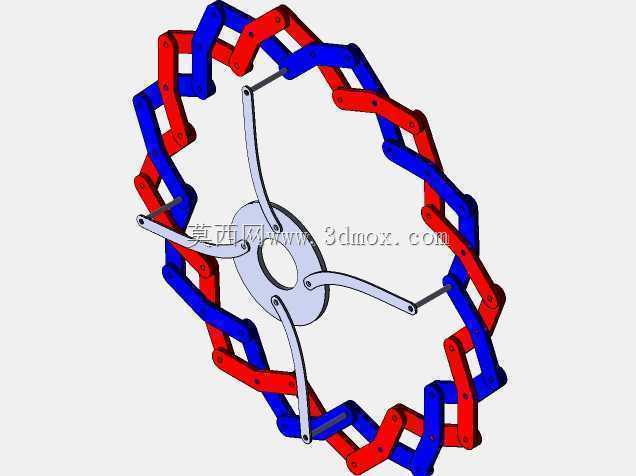

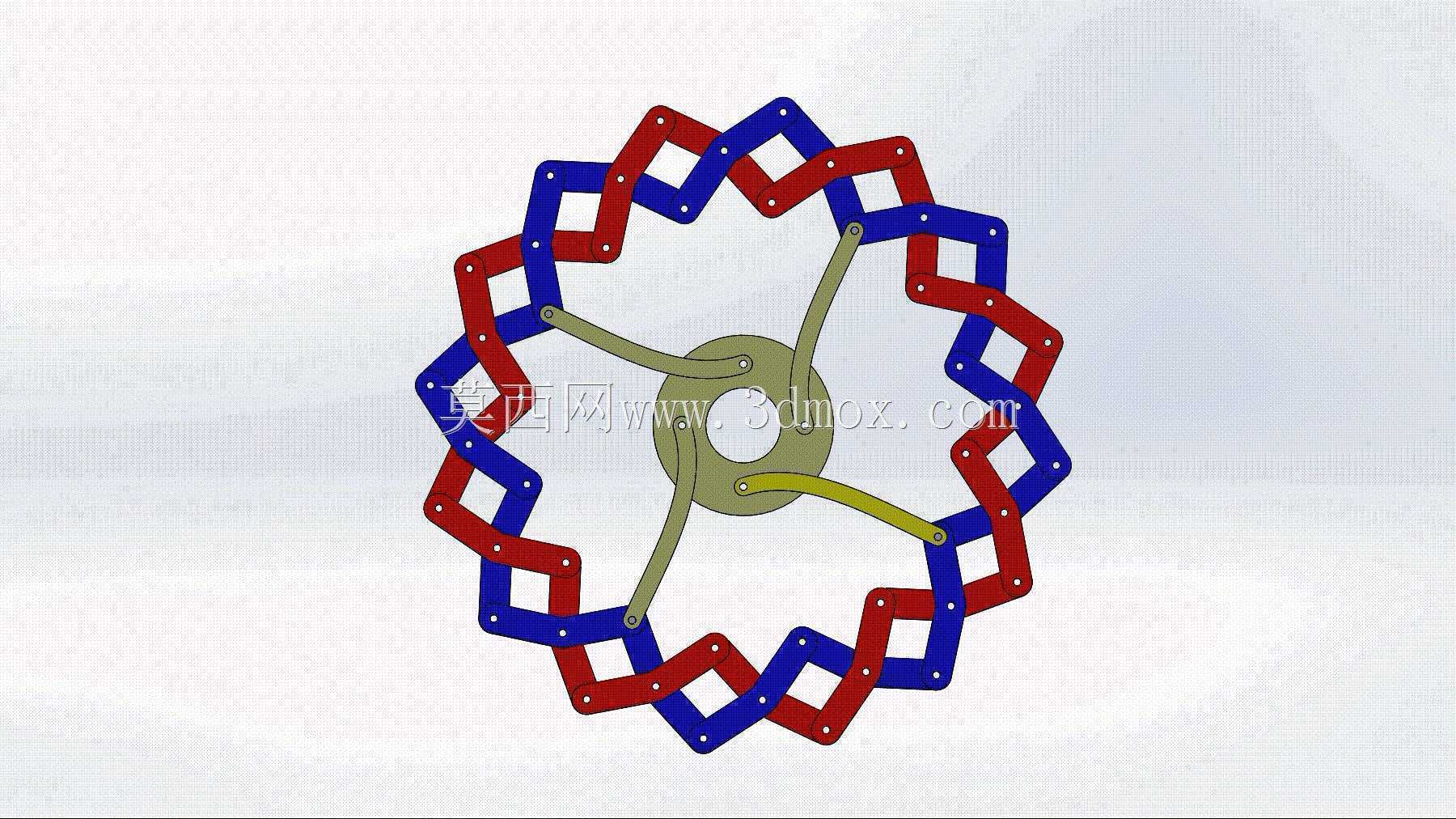

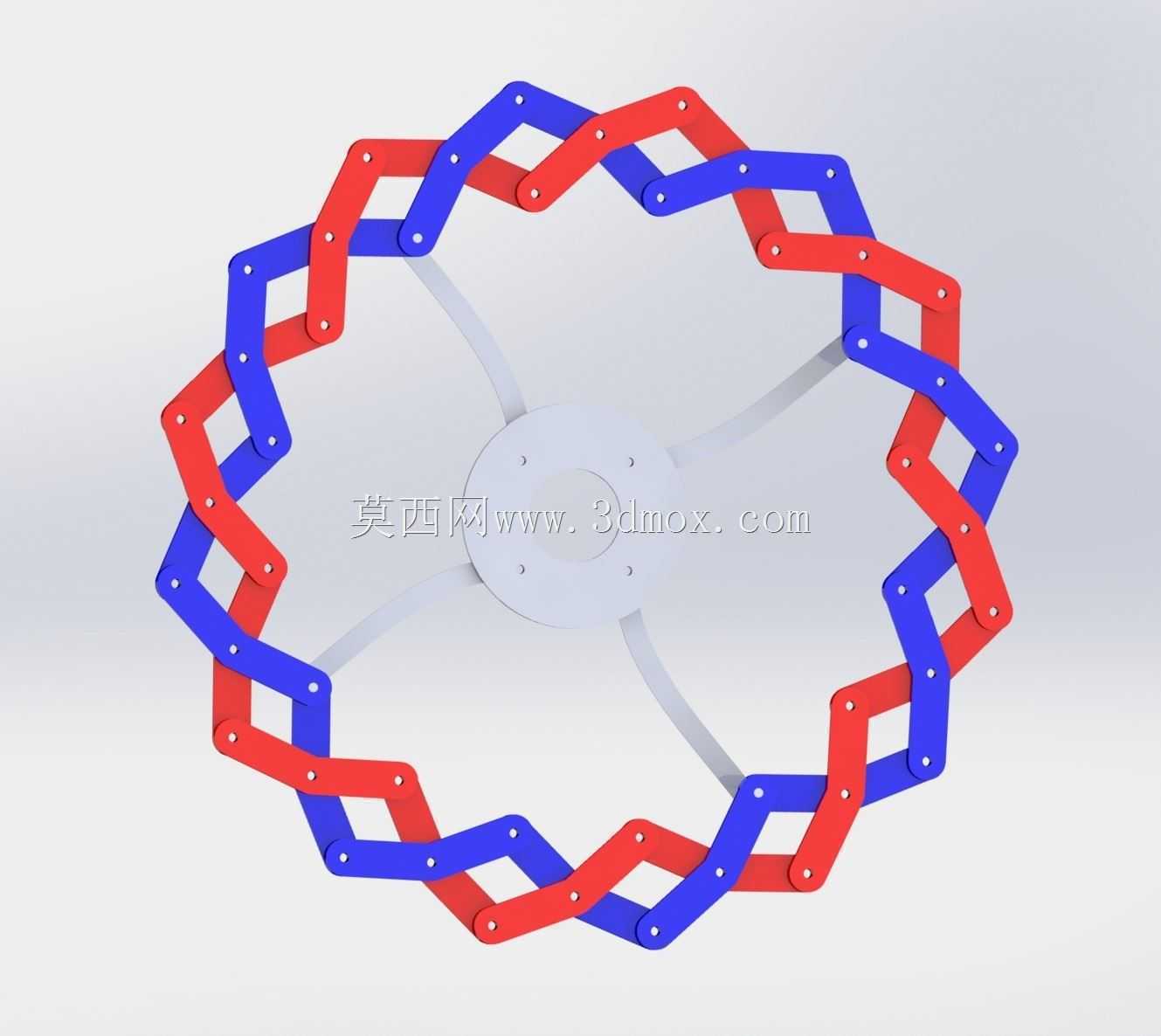

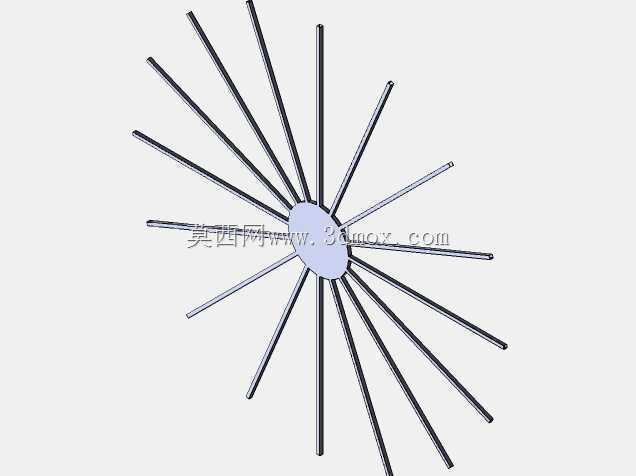

这款可伸缩变形轮采用霍伯曼球面机构的平面衍生设计,核心依托多组交叉铰接的剪式连杆单元实现轮径的连续可变调节,区别于传统固定直径轮组的刚性边界,其伸缩过程中所有铰接点始终沿径向同步滑移,不会出现轮缘偏摆或卡滞问题,适配需要动态调整轮径、通过性与接地比压的特殊行走场景。从实际应用场景来看,这类结构可搭载于特种巡检机器人、星球探测漫游车、复杂地形救援装备上,在平整路面收缩轮径降低转动惯量提升行进效率,遇到沟壑、凸起障碍时扩张轮径增大越障高度,无需额外更换轮组即可适配多类地形工况,也可用于可变径传动轮组,在输送设备上实现无档位调速的带轮直径调节,替代传统塔轮结构减少换挡冲击。设计过程中优先保证连杆单元的铰接同轴度,

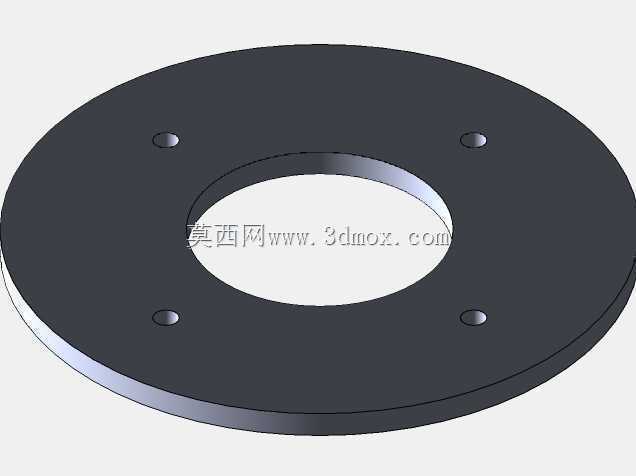

每段连杆的铰接孔位公差控制在IT7级,避免多组连杆联动时出现运动干涉,轮缘位置的连杆端点做圆弧过渡处理,收缩状态下相邻连杆贴合间隙不超过0.2mm,扩张到最大轮径时连杆铰接点的受力方向与径向重合,降低铰接销轴的剪切载荷。中心轮毂采用三辐条支撑结构,辐条末端与内侧连杆组的滑动铰接座连接,滑动副内嵌自润滑衬套,无需额外加注润滑脂即可满足长期往复伸缩的耐磨需求,轮毂中心预留标准轴孔与键槽,可直接适配常规直径的传动轴,安装边界与同规格固定轮组的安装尺寸兼容,无需对原有设备的轮轴安装位做改造即可替换装配。轮组的伸缩驱动可通过中心轮毂内置的推拉机构实现,驱动杆沿轴向移动时带动辐条上的铰接座同步径向滑移,即可驱动整圈连杆组完成伸缩动作,
整个运动过程中轮组的质心始终保持在轴线上,不会因轮径变化产生额外的动不平衡量,转动时的振动幅值控制在常规轮组的允许范围内。连杆单元采用等长对称设计,单组连杆的受力均匀分布在两个铰接点上,满载工况下单根连杆的弯曲安全系数不低于2.5,可承受常规行走场景下的冲击载荷,轮缘端点可根据使用需求加装防滑橡胶垫,扩张状态下相邻端点的间距均匀,接地时的压力分布连续,不会出现局部应力集中导致的轮缘变形。
