对称式双爪联动夹持执行机构

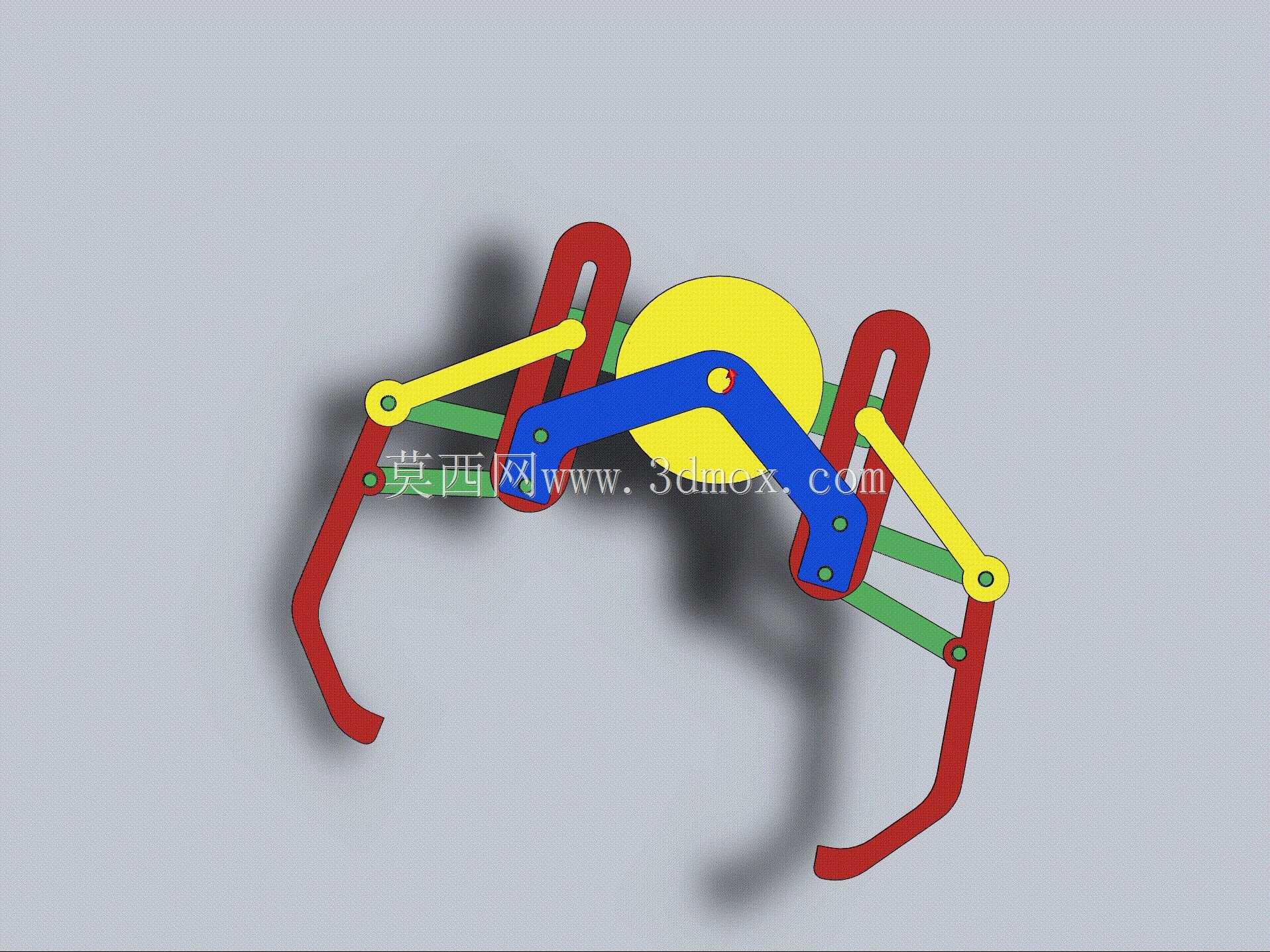

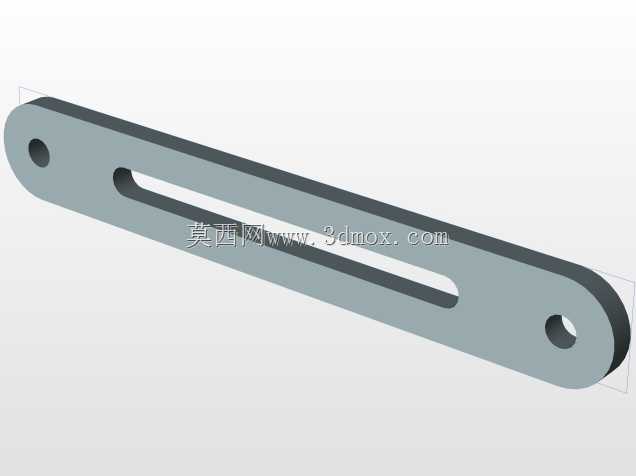

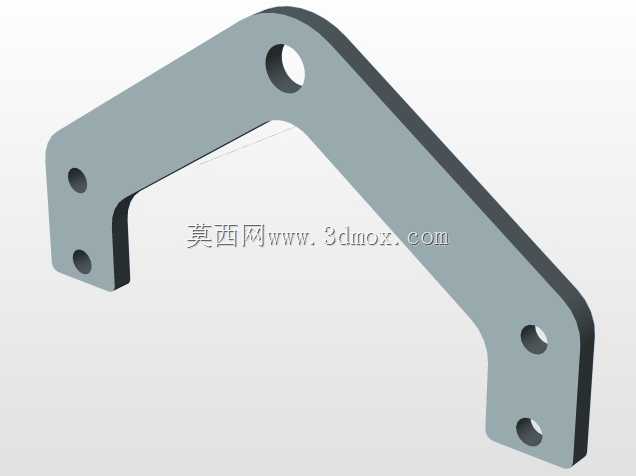

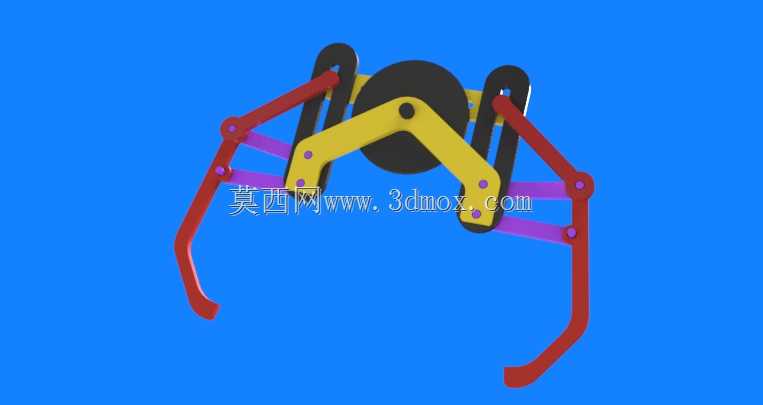

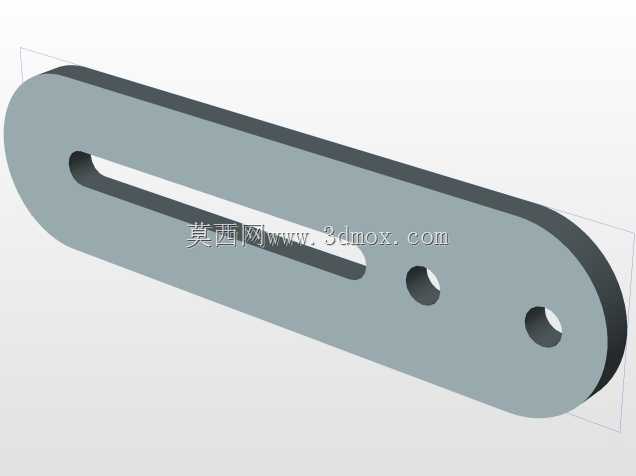

该联动夹持机构属于机械执行端的功能部件，主要应用在教学实验验证、小型物料分拣工位、轻载自动化搬运场景中，可作为简易机械手的末端执行单元，完成规则形态小型工件的抓取、移位、放置动作，适配小负载、低节拍的作业需求，也可作为机械原理教学中连杆传动、对称运动实现的具象演示载体，帮助从业者理解平面连杆机构的运动逻辑与力传递特性。从功能特性来看，该机构采用对称式双爪布局，依靠中部的多组连杆实现动力的同步传递，当中心驱动件产生转动或直线位移时，动力会通过蓝色主连杆、黄色传动连杆、绿色辅助连杆依次传递到两侧的红色夹爪上，让两个夹爪始终保持同步的开合动作，不会出现单侧偏移、夹持不同心的问题，能够保证被夹持工件的受力均匀，避免夹伤工件或者出现夹持脱落的情况。夹爪末端采用内弯的弧形轮廓，既可以夹持方形、矩形等带平面的工件，也可以适配圆柱类、棒料类圆形工件的外轮廓，提升了夹持的适配范围，铰接点处均采用销轴连接的设计，运动过程中摩擦阻力小，传动效率高，只需要较小的驱动扭矩就可以完成开合动作，降低了对驱动元件的动力要求。在设计思路上，该机构遵循了平面连杆机构的运动确定性原则，通过计算各连杆的长度比例、铰接点的相对位置，保证夹爪开合行程范围内不会出现运动死点，同时让夹爪的开合角度覆盖常见小型工件的尺寸范围，整体结构没有冗余部件，所有杆件均采用扁平化的板件结构，加工难度低，只需要通过常规的板材切割、钻孔工序就可以完成零件制作，装配时仅需要在各铰接点装入销轴即可完成组装，后期维护时只需要检查销轴的磨损情况，更换成本极低。从安装边界来看，该机构整体结构紧凑，中心的黄色圆盘区域为驱动安装位，可直接连接舵机、小型旋转气缸等驱动元件，不需要额外设计复杂的传动转接结构，整体外轮廓在夹爪完全闭合时占用空间最小，完全张开时的横向尺寸可覆盖直径在适配范围内的工件，安装时只需要固定中心驱动位即可，不需要额外设置多处安装点，能够快速集成到各类小型自动化设备、教学实验台架上，不会占用过多的设备安装空间，适配各类紧凑布局的实验与生产场景。
