十字轴式万向节传动连接机构

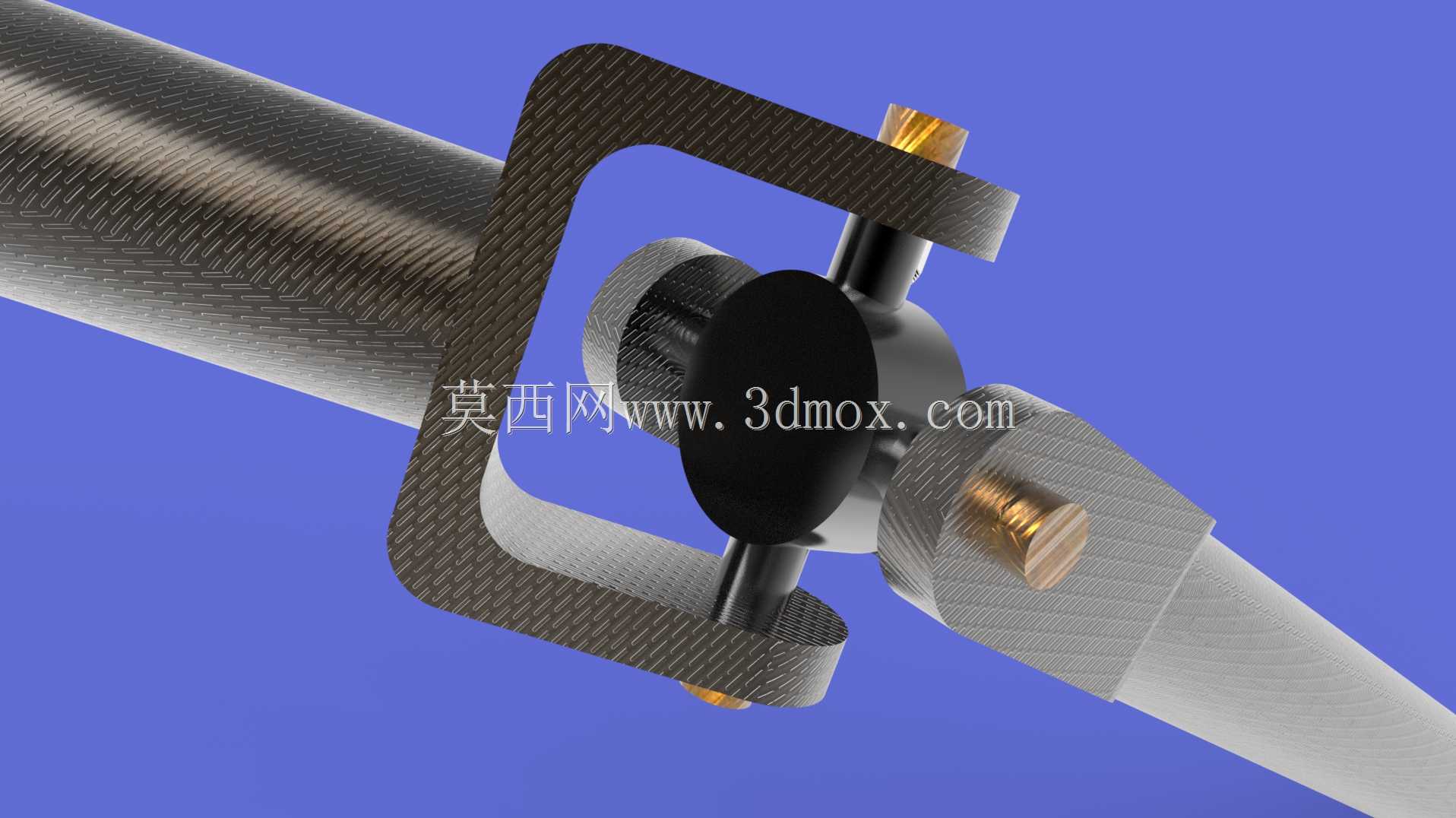

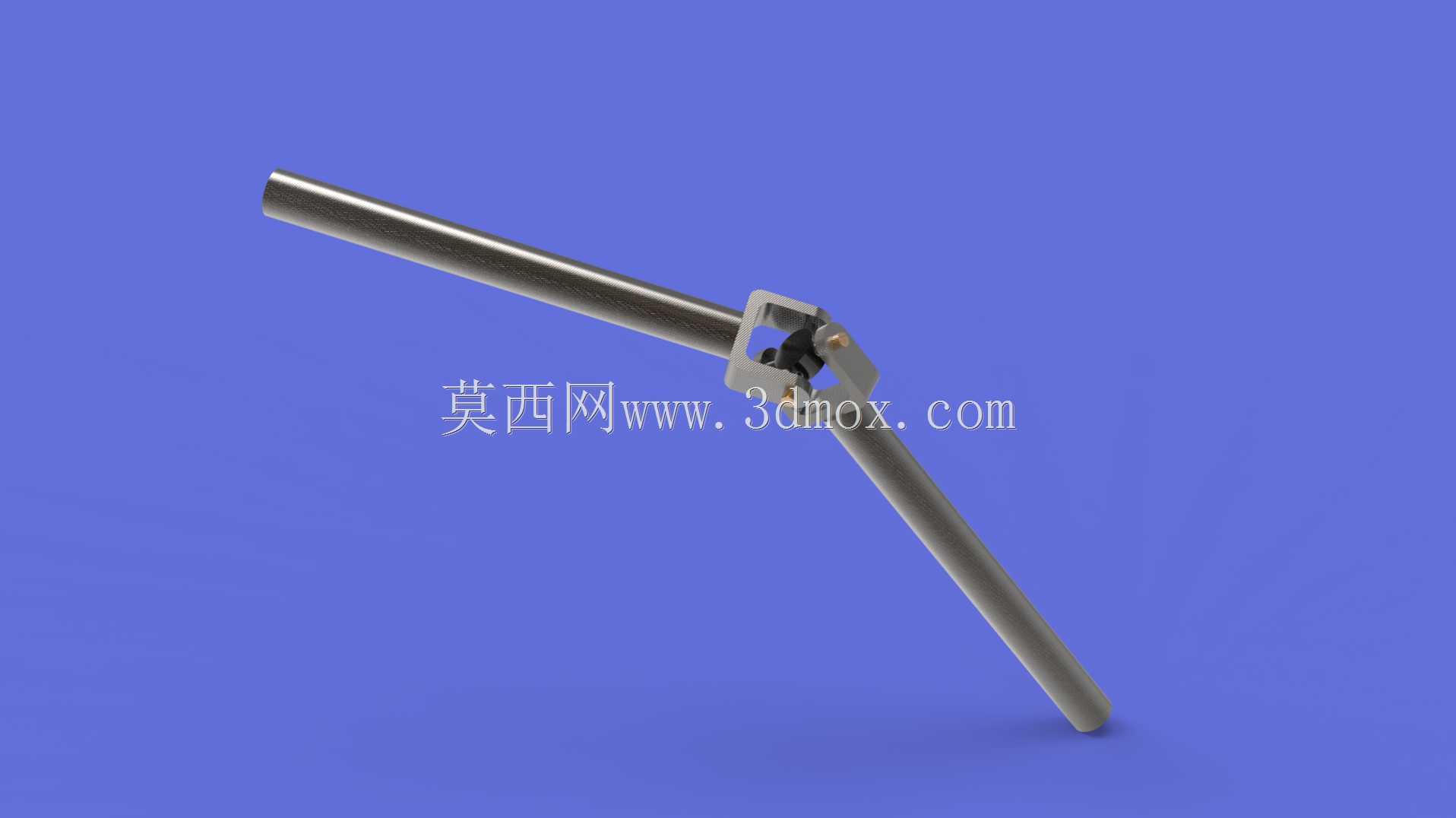

该十字轴式万向铰接传动结构，主要用于存在轴线夹角的两轴间动力传递场景，常见于车辆传动系统、工业设备传动轴系、小型机具动力输出端等需要补偿轴间角度偏移的工况，可在两轴轴线不共线、存在动态角度偏转的状态下稳定传递转矩，避免刚性连接带来的轴系卡滞、附加载荷过大等问题。从结构设计来看，该机构采用十字轴作为核心铰接件，十字轴四个轴颈分别装配于两端叉形接头的轴承位内，配合耐磨衬套实现多自由度转动，叉形接头的开口尺寸与十字轴轴颈长度经过匹配设计，保证转动过程中无结构干涉，同时叉臂采用等强度轮廓设计，在满足转矩传递强度要求的前提下尽可能降低结构自重，减少转动惯量带来的传动冲击。两端的连接轴段采用等直径圆柱结构，可根据实际装配需求加工键槽、螺纹孔等连接特征，适配不同的轴系对接要求，安装边界上，叉形接头的外轮廓尺寸需匹配安装空间的回转半径要求，避免转动过程中与周边护罩、机架结构发生剐蹭，十字轴的轴颈直径根据额定传递转矩计算确定，保证交变载荷下的接触疲劳强度满足使用寿命要求。设计过程中优先考虑铰接副的润滑与耐磨性能，轴颈与衬套的配合间隙控制在合理范围内，既保证转动灵活性，又避免间隙过大带来的传动冲击与回程误差，叉形构件的材质可根据载荷等级选用碳素结构钢或合金结构钢，十字轴表面通常做硬化处理提升耐磨性能。实际应用中，这类万向铰接结构可单独使用实现小角度偏置传动，也可成对使用组成双万向节传动，实现输入轴与输出轴的等速传动，消除单万向节带来的转速波动问题，适配对传动平稳性要求更高的工况。建模过程中对铰接副的配合面做了精确的公差匹配，还原了实际装配中的间隙状态，可直接用于运动仿真验证，测试不同轴间夹角下的传动特性、干涉情况与载荷分布，为后续的结构优化、选型适配提供直观的三维参考，也可作为传动机构教学演示的具象模型，帮助理解万向传动的运动原理与结构组成。
