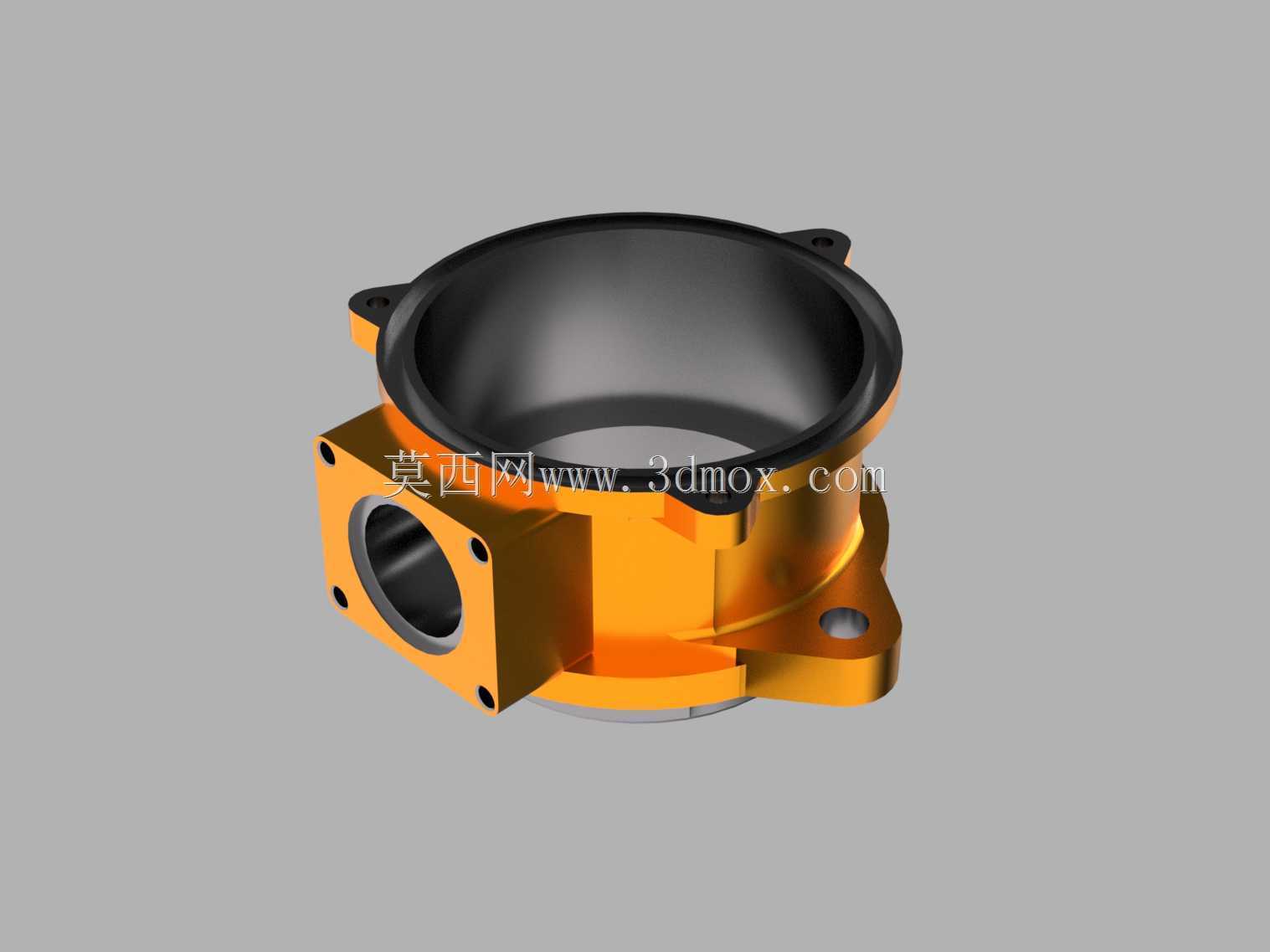

Fusion360设计的简易轮缘法兰连接构件

　　在工业管路布设、低压流体输送设备的装配场景中，这类轮缘结构的法兰构件是管路对接、部件衔接环节的核心基础零件，日常多见于小型给排水管路、车间低压气动回路、轻型化工输送管线的连接节点，主要作用是为两段带对接端面的构件提供均匀的压紧接触面，配合密封垫片实现节点处的密封防漏，同时通过螺栓锁紧保证连接结构的抗轴向拉力、抗径向剪切能力，避免管路运行过程中出现介质泄漏、连接松脱的问题。从设计逻辑来看，这款构件采用了简化的轮缘式法兰结构，没有设置复杂的密封槽、定位止口，整体结构偏向轻量化的低压场景适配，轮缘部分的厚度经过受力核算，能够覆盖PN6及以下压力等级的工况需求，螺栓孔的排布采用均匀圆周分布的形式，孔位间距符合常规小通径法兰的安装孔距规范，

　　不需要额外定制配套的对接法兰，现场安装时可以直接匹配同通径的标准法兰片，降低现场装配的适配成本。设计过程中优先考虑了熔接加工的工艺可行性，法兰主体与对接筒体的连接位置做了圆弧过渡处理，避免熔接过程中出现应力集中导致的焊接裂纹，轮缘的外边缘做了小尺寸的倒角处理，既可以去除加工过程中产生的飞边毛刺，避免安装过程中划伤操作人员，也能在对接找正的时候起到导向作用，方便两段构件快速对齐中心。从安装边界来看，这款法兰的轮缘外径控制在同通径法兰的常规尺寸范围内，安装时不需要为其预留额外的超大操作空间，螺栓锁紧时采用普通的开口扳手即可完成操作，不需要定制特殊的锁紧工装，适配现场快速装配的需求。构件的中心通孔与对接筒体的通径保持一致，

　　没有做缩径或者扩径处理，能够避免管路介质在经过连接节点时出现紊流、压损增大的问题，对于输送含细小颗粒的流体介质场景，也能减少颗粒在节点位置的沉积堵塞概率。不同于高压工况使用的带颈对焊法兰，这款简易法兰的结构更适合非高温、非高压的普通民用、轻工业管路场景，整体加工难度低，熔接作业时不需要复杂的坡口处理，普通持证焊工即可完成焊接作业，焊接完成后只需要对焊道位置做简单的打磨防腐处理即可投入使用，后期维护时如果需要拆卸管路，只需要松开螺栓即可分离两段构件，不需要对管路进行切割作业，能够降低后期管线改造、设备维护的工作量。在三维建模过程中，对轮缘的平面度做了公差约束，保证对接时两个法兰面能够完全贴合，避免出现局部间隙过大导致的密封失效问题，螺栓孔的位置度公差也控制在合理范围内，避免现场安装时出现螺栓无法穿入的错位问题，整体建模过程充分考虑了实际加工、装配的全流程需求，没有冗余的结构设计，所有尺寸参数都围绕低压场景的实际使用需求设定。
