板端插孔式射频同轴连接器件结构设计

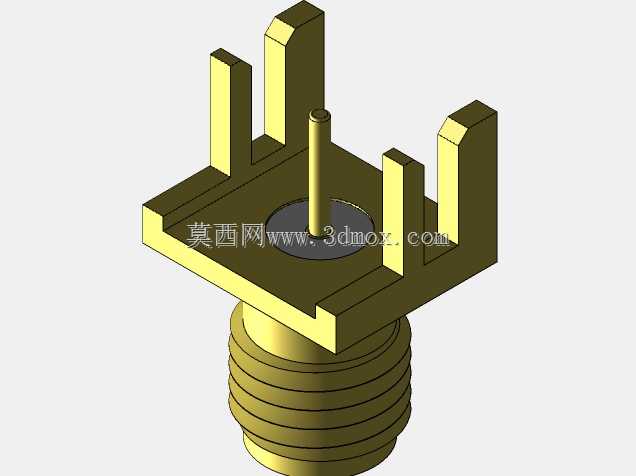

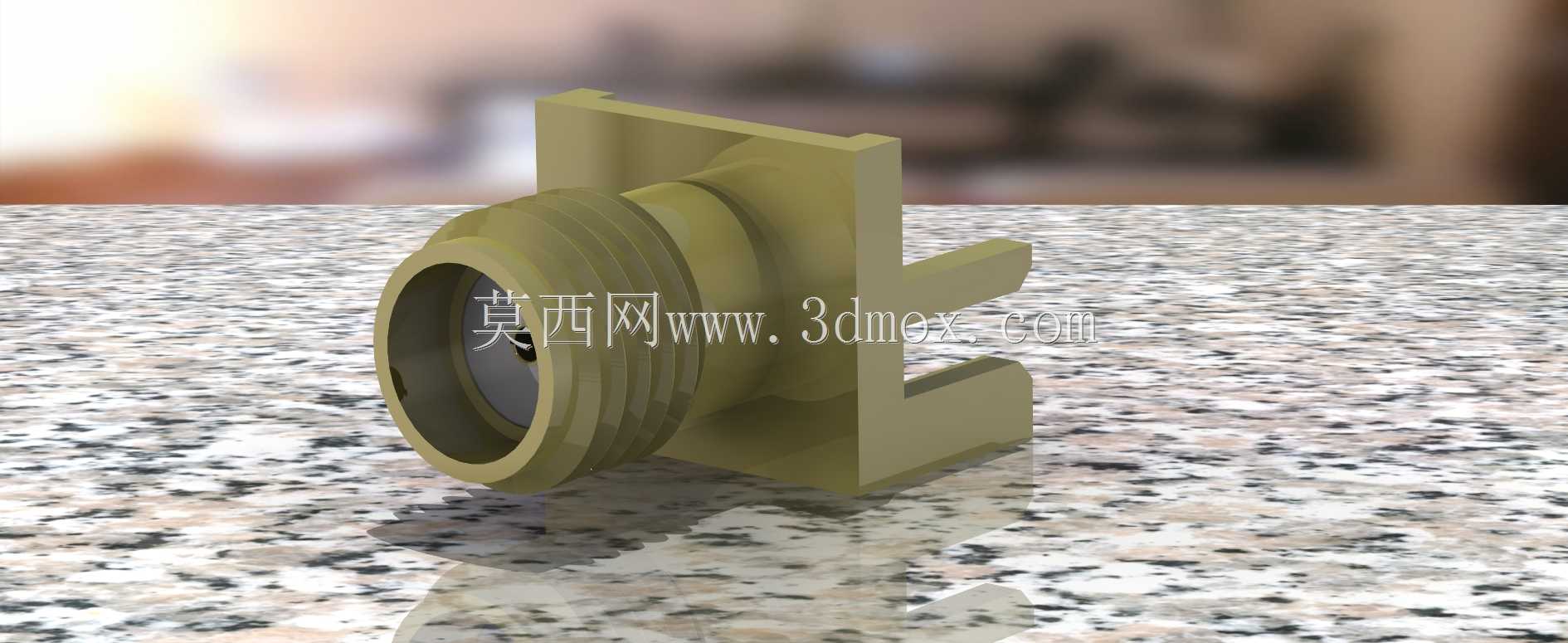

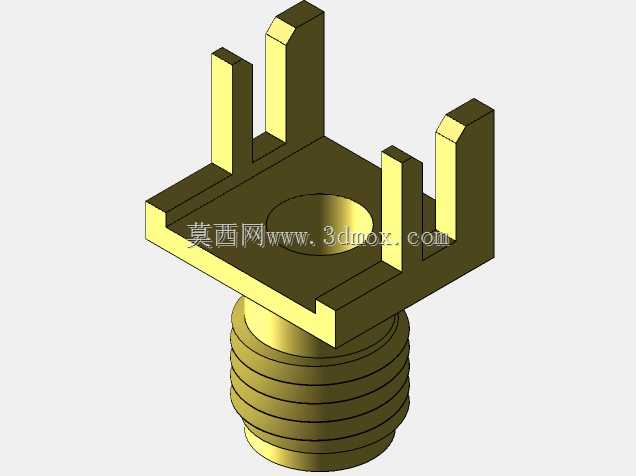

这款板端安装的射频同轴连接器，主要应用在高频信号传输场景中，常见于通信基站射频模块、测试仪器信号端口、车载射频接收单元、工业无线传输设备的电路板端连接部位，作用是实现射频信号的低损耗稳定传输，同时为同轴线缆提供可靠的机械固定与电气连接界面，避免信号传输过程中出现阻抗不连续、外部电磁干扰侵入的问题。从功能特性来看，该连接器采用插孔式内导体接触结构，接触端带有弹性收口设计，能够与适配的插针式公头形成稳定的弹性接触，保证多次插拔后仍能维持可靠的电气导通性能；外导体采用一体化金属壳体结构，既作为信号回流的接地通路，也能形成完整的电磁屏蔽腔体，隔绝外部电磁噪声对内部传输信号的干扰，同时壳体外侧的螺纹结构可以和连接头的锁紧螺母配合，实现连接后的轴向固定，防止设备振动过程中出现连接松脱、信号中断的故障。在设计思路上，这款连接器优先考虑了板端贴装的安装适配性，背部的片状安装支脚带有定位卡槽结构，能够在PCB板焊接过程中快速卡入预设的安装孔位，保证焊接时连接器不会出现偏移，同时支脚的焊接面与PCB焊盘完全贴合，能够承受较大的焊接拉力，满足工业级设备的抗振动要求；内部的介质支撑件采用低介电常数的绝缘材料，精准控制内导体与外导体之间的同轴度，保证整个传输路径的特性阻抗维持在标准射频阻抗范围内，减少信号反射带来的传输损耗。从安装边界来看，连接器的轴向总长度适配常规板端安装的空间要求，法兰安装面到接触端面的距离预留了足够的公头插合空间，背部支脚的间距符合常规射频板卡的孔位排布规范，不会与板上其他元器件产生安装干涉；外螺纹的规格适配标准射频连接头的锁紧尺寸，无需额外定制转接件即可与通用同轴线缆接头匹配，整体外形的棱角做了工艺倒角处理，既避免安装过程中划伤操作人员或线缆绝缘层，也能在注塑封装或模块组装时减少与周边结构件的卡滞问题。
