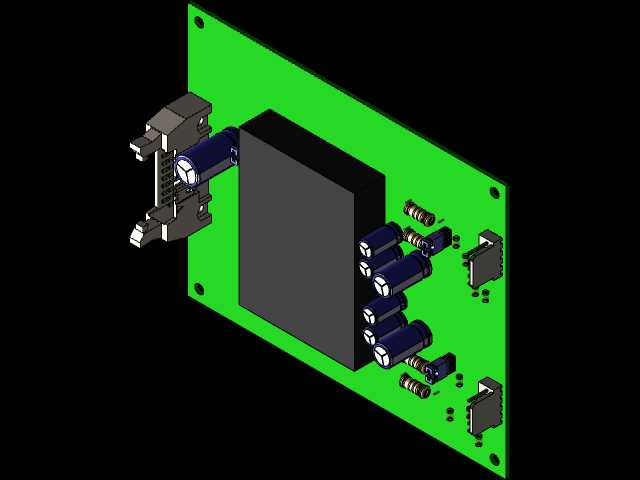

IGBT模块配套驱动电路板结构设计

　　在工业变流、大功率电源、变频传动这类需要高压大电流功率变换的场景里，IGBT作为核心功率开关器件，其驱动回路的可靠性直接决定整套设备的运行稳定性，这款配套驱动板的结构设计完全围绕IGBT驱动的实际工程需求展开，从布局到安装边界都贴合工业现场的使用要求。

　　从实际用途来看，该驱动板承担IGBT栅极的充放电控制、强弱电回路隔离、故障状态反馈的核心功能，需要将控制侧的弱电平信号转换为足够驱动IGBT栅极的功率信号，同时阻断功率侧的高压串入控制回路，避免控制端器件损坏。设计过程中首先考虑的是功率回路与信号回路的物理分区，板载的大容量电解电容沿IGBT安装侧排布，尽可能缩短栅极驱动回路的走线长度，减少线路寄生电感带来的栅极振铃问题，这也是大功率驱动板设计中最容易被忽略的细节——过长的驱动走线会导致IGBT开关过程中出现尖峰电压，轻则增加开关损耗，重则直接击穿器件。

　　板上的接口布局充分考虑现场接线的便利性，输入侧的接插件布置在板边远离功率器件的一侧，采用带锁止结构的接线端子，避免设备运行过程中因振动出现接线松脱；输出侧的连接端直接对应IGBT模块的栅极、发射极引脚位置，安装时可以通过短接排直接与模块连接，不需要额外飞线，既减少了装配工作量，也降低了接线错误的概率。板载的贴片电阻、电容都采用工业级耐温器件，排布时预留了足够的爬电距离，在高压工作场景下不会出现沿面放电的问题。

　　从安装边界来看，PCB板采用四角开孔的固定方式，安装孔位的间距匹配对应规格IGBT模块的周边安装空间，不需要对原有功率单元的安装结构做额外修改就可以直接固定；板体的整体厚度采用常规工业PCB的1.6mm规格，板上最高的元件为大容量电解电容，整体元件高度控制在合理范围内，安装后不会与IGBT模块的散热结构、周边的母排产生干涉。设计时特意将发热相对较大的驱动限流电阻布置在板边通风位置，借助功率单元内部的散热风道带走热量，避免局部温升高影响器件寿命。

　　在功能特性的设计上，板上集成了独立的电源滤波回路，每一路驱动输出都搭配了对应的栅极电阻、稳压保护元件，即使出现控制侧电源波动的情况，也能保证输出给IGBT栅极的电压稳定在可靠区间，不会出现欠压驱动导致的IGBT过热损坏，也不会出现过压击穿栅极氧化层的问题。板上预留的状态反馈元件位置，可以根据实际需求选配过流检测、欠压保护的反馈电路，适配不同保护等级的设备需求，不需要重新改版就可以覆盖多种功率等级的IGBT驱动场景。

　　实际装配过程中，该驱动板可以直接贴装在IGBT模块的上方区域，整体结构紧凑，不需要占用额外的柜体安装空间，对于集成度要求较高的变频柜、逆变电源来说，这种紧凑布局能够有效缩小整套功率单元的体积，提升柜内的空间利用率。板上的元件排布全部遵循自动化焊接的工艺要求，所有元件的间距满足SMT贴装、波峰焊的工艺边界，不需要特殊工艺就可以完成批量生产，生产过程中的良率能够得到有效控制。

　　从工程应用的角度来说，这类驱动板的结构设计不需要追求花哨的外形，所有的布局、元件选型、安装孔位设计都围绕可靠性、易装配、易维护三个核心点展开，现场维护时不需要拆解周边的母排和散热结构，就可以直接完成驱动板的更换，大幅缩短设备的故障停机时间。板上的接插件都采用标准化型号，备件采购方便，不会出现专用配件采购周期长影响设备维修的问题。
