带法兰安装结构的燃油点火装置结构

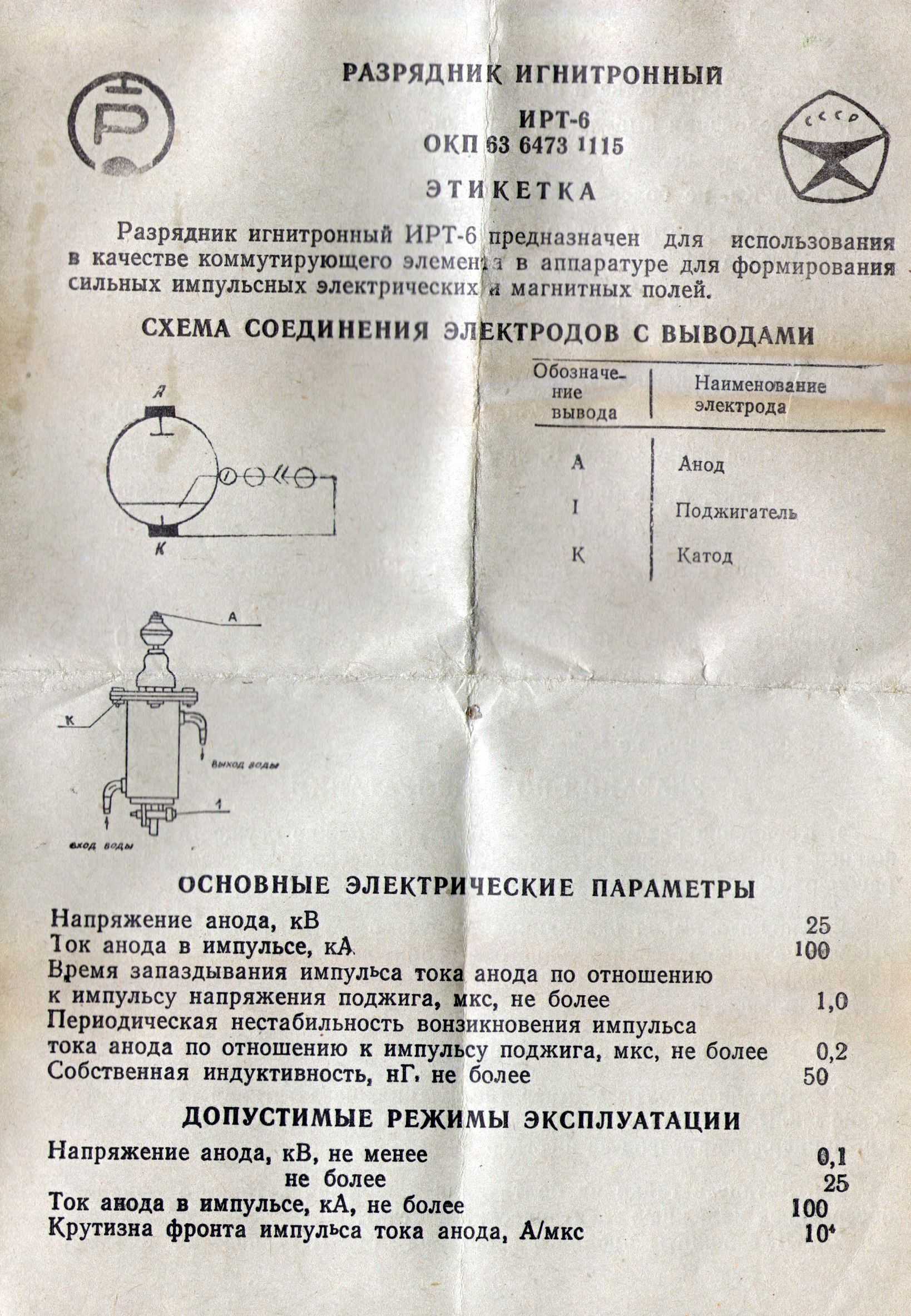

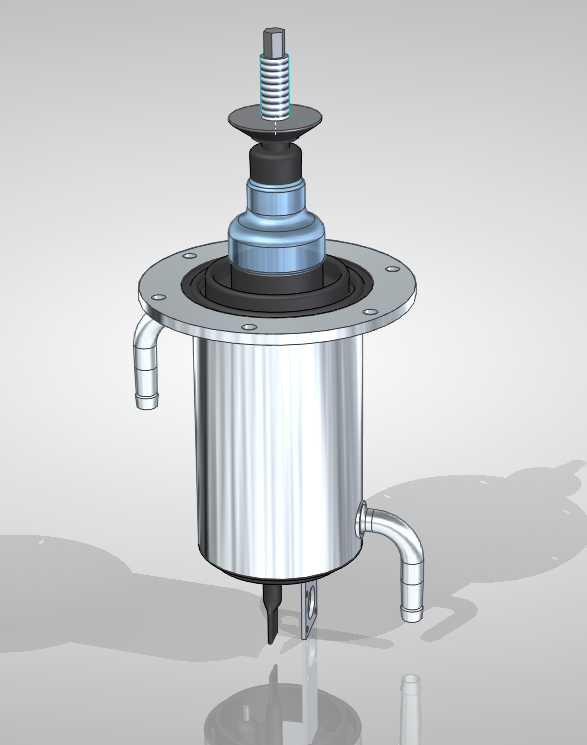

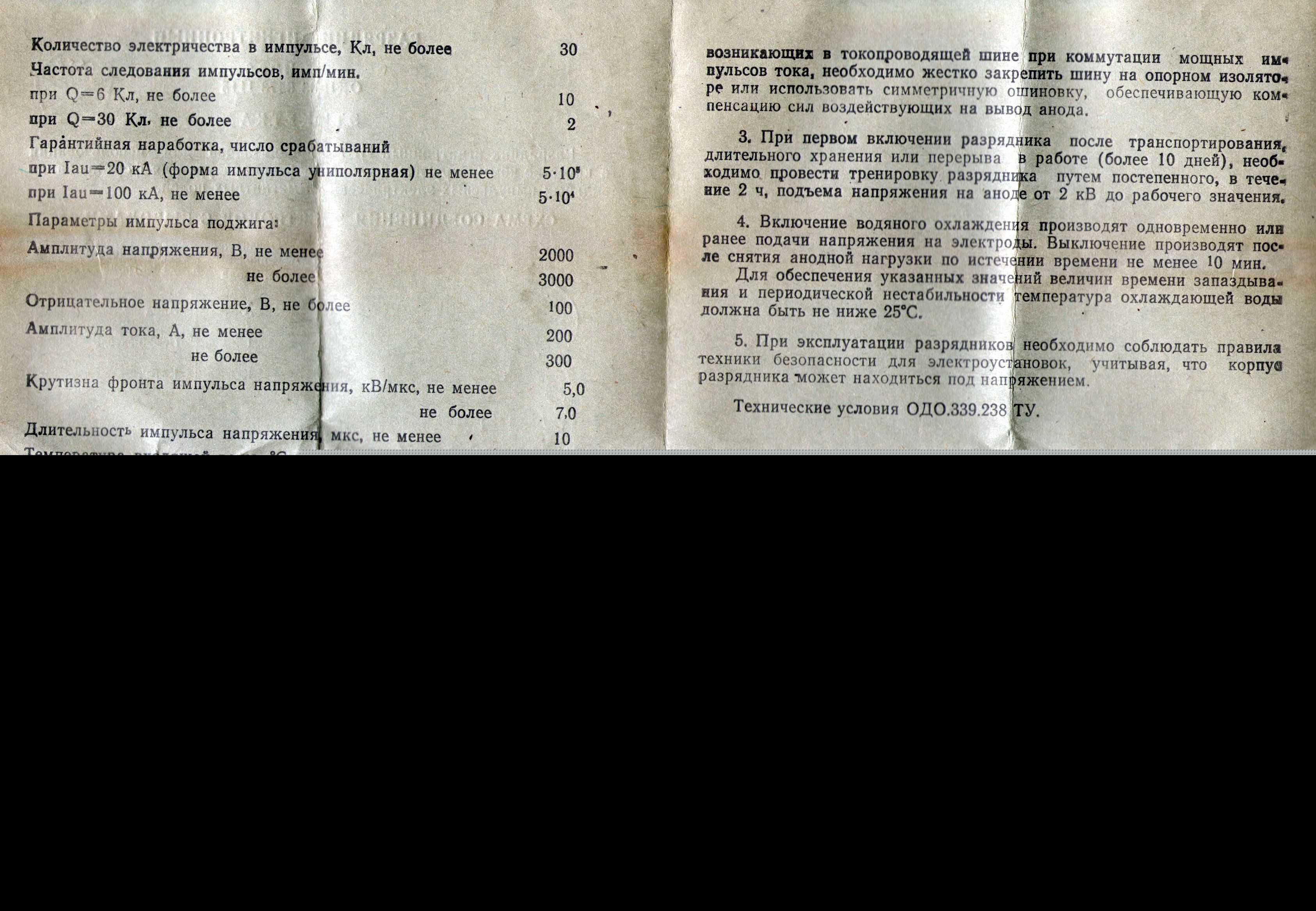

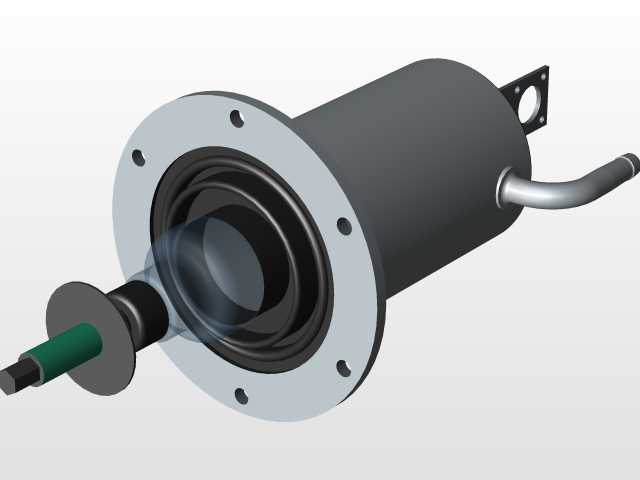

　　做燃烧系统配套结构设计快十年，经手的点火类部件少说也有几十款，这次拆解复现的这款法兰式点火管结构，是中小型燃油燃烧器、车载预热系统、小型工业锅炉点火段常用的成熟构型，之前做暖风机配套项目的时候还对标过同类型进口件的安装尺寸，对这类结构的设计边界熟得很。先从安装逻辑说起，这个部件采用圆形法兰作为主安装定位结构，法兰盘上均匀分布四个螺栓过孔，安装时直接贴合燃烧器外壁的预留安装面，靠密封垫压紧实现腔体密封，不需要额外设计复杂的定位卡扣，现场拆装维护的时候，普通套筒扳手就能完成作业，对售后维保的友好度很高，毕竟很多工业锅炉的安装位置都比较局促，没法预留太大的操作空间。再看主体结构，中段采用圆柱形不锈钢冲压壳体，表面做钝化处理，

　　既能耐受燃烧腔附近的高温辐射，也能抵御燃油介质带来的轻微腐蚀，壳体侧面预留了两个弯管式管路接头，一个是燃油介质输入接口，一个是泄压回油接口，接头采用标准外锥面结构，和常规的低压燃油管路直接插接卡紧就能密封，不需要额外缠生料带或者加密封胶，装配效率比螺纹连接高不少。顶部的点火电极伸出段做了阶梯式绝缘密封结构，电极杆和壳体之间用陶瓷绝缘套隔离，避免高压点火的时候出现爬电、漏电的问题，电极根部的压盘结构用来锁紧绝缘套，同时调整电极的伸出长度，保证点火端和喷油嘴的距离在最优点火间隙范围内，毕竟点火间隙太大容易点不着火，太小又容易被积碳覆盖导致点火失效，这个压盘的调节行程留了3mm的余量，足够适配不同喷油角度的喷嘴搭配。底部的伸出接头是高压点火线的接入端，做了卡扣式防脱结构，点火线插进去之后自动卡紧，设备运行的时候哪怕有振动也不会松脱，之前做车载预热系统的时候，试过没有防脱结构的点火件，车跑了几千公里就出现点火线松脱打不着火的问题，后来全部改成这种卡扣结构之后，故障率直接降到了千分之二以下。设计这类部件的时候，首先要算清楚安装边界，法兰盘的外径要比安装位的预留孔径大15mm以上，保证密封面有足够的压紧宽度，螺栓孔的中心圆直径要和配套设备的安装孔位完全对齐，公差控制在±0.1mm以内，避免装的时候螺栓穿不进去。壳体的直径设计要兼顾内部流道和外部安装空间，这款的壳体直径控制在80mm，既给内部的油道、绝缘件留够了布置空间，

　　也不会因为直径太大导致旁边的管路布置干涉。两个侧置接头的伸出角度做了15度的向下倾斜，避免管路里残留的燃油积在接头位置，长时间使用出现结胶堵塞的问题，之前有款同类型产品把接头做成水平的，低温环境下残留的燃油结胶堵了油路，害得我们跑了三个现场才排查出问题，后来改了倾斜角度之后就再也没出现过类似故障。还有绝缘结构的设计，陶瓷套和金属壳体之间的配合公差不能太松也不能太紧，太松了密封不好，高温烟气窜进去会烧坏内部的接线，太紧了陶瓷套受热膨胀容易裂，我们一般把配合间隙控制在0.05-0.08mm，装配的时候涂一层高温密封胶，既能固定陶瓷套，也能实现二次密封。电极的材质选用耐高温的镍铬合金，长时间在高温环境下工作也不容易氧化变形，

　　保证点火间隙的稳定性，毕竟点火端的工作温度有时候能到上千度，普通钢材用几次就氧化变形了，点火间隙变了之后点火成功率会直线下降。这类部件的应用场景其实比很多人想的广，除了常见的工业锅炉、燃油燃烧器，车载燃油加热器、野外作业的燃油暖风机、小型燃油发电机组的启动点火段都能用，只要是需要高压点火引燃低压燃油雾化气的场景，这个结构的安装尺寸和功能逻辑都能适配。做三维建模的时候，要特别注意各个管路接头的角度和安装法兰的同轴度，要是同轴度超差，装的时候法兰贴紧了，接头的方向就歪了，接管路的时候就会别劲，时间长了接头根部容易出现应力开裂，之前有新人建模的时候没注意同轴度公差，3D打印样件装上去之后油管别劲，掰了半天才接上，测试的时候振动了十几个小时接头就裂了，后来重新调整了基准，把法兰端面作为所有特征的设计基准，同轴度控制在0.05mm以内，就再也没出现过装配别劲的问题。还有顶部的密封压盘，压紧力要控制在合理范围，压太紧了会把陶瓷套压碎，压太松了密封不好，建模的时候要给压盘和壳体之间留调整垫片的位置，装配的时候可以通过增减垫片厚度来调整压紧力，适配不同公差的陶瓷件。
