MDTKI-1200-12K型IGBT功率模块结构

　　在大功率电力电子变换场景中，功率模块的结构设计直接决定整套变流装置的可靠性、散热效率与安装适配性，这款MDTKI系列的IGBT模块，是面向中高压大功率变流工况开发的核心功率器件，目前广泛应用在工业变频传动、大功率逆变电源、新能源并网变流、轨道交通牵引辅助变流等场景中，承担电能变换与功率开关的核心作用。

　　从实际工程应用的角度看，这类双管IGBT模块的设计首先要兼顾安装互换性，该模块本体外形尺寸为130mm×140mm，和同厂商同系列其他功率等级的模块保持完全一致的安装边界，这意味着在进行装置功率迭代或者备件替换时，不需要重新修改母排布局、散热基板安装孔位、绝缘支撑结构，能够大幅降低成套设备的改型成本，也方便现场运维的备件更换，避免因为安装尺寸差异导致的结构返工。

　　模块的主端子布局采用分层对称设计，上下桥臂的集电极、发射极端子分别排布在模块正面的上下两层区域，栅极控制端子独立设置在对应桥臂的侧方位置，这种布局能够有效缩短主回路的换流路径，降低换流过程中的杂散电感，减少IGBT关断过程中的电压尖峰，降低器件的过压击穿风险，同时也方便叠层母排的连接设计，减少主回路布线的复杂度。从结构细节上看，每个主功率端子都采用带安装孔的铜排引出结构，能够适配螺栓压接的连接方式，相比焊接端子能够承受更大的电流冲击，连接可靠性更高，也方便现场的拆装维护。

　　模块的外壳采用高强度耐高温的工程塑料注塑成型，外壳边缘设置了对称的安装固定耳，每个固定耳上都预制了金属衬套的安装孔，能够避免螺栓锁紧时塑料外壳产生蠕变，保证长期使用过程中模块与散热基板之间的压力均匀，避免因为接触压力不均导致的热阻上升。外壳的轮廓做了多处避空与加强筋设计，既能够减轻模块自身重量，也能提升外壳的结构强度，在运输、安装过程中不容易出现开裂变形，同时外壳的绝缘性能满足高压工况下的电气间隙要求，不需要额外增加绝缘挡板就能够保证相邻器件之间的绝缘安全。

　　在散热适配设计上，模块的底部为平整的金属散热基板，基板平面度控制在较高精度范围内，安装时配合导热硅脂或者导热垫片，能够和散热器表面实现充分贴合，保证IGBT芯片工作产生的热量能够快速传导到散热器上，避免芯片结温过高。模块内部的芯片采用焊接工艺与DBC陶瓷基板连接，陶瓷基板同时承担绝缘与导热的作用，既能够保证内部带电部分与外部散热基板之间的绝缘强度，也能够将芯片的热量均匀传导到底部散热基板上，避免局部热点的产生。

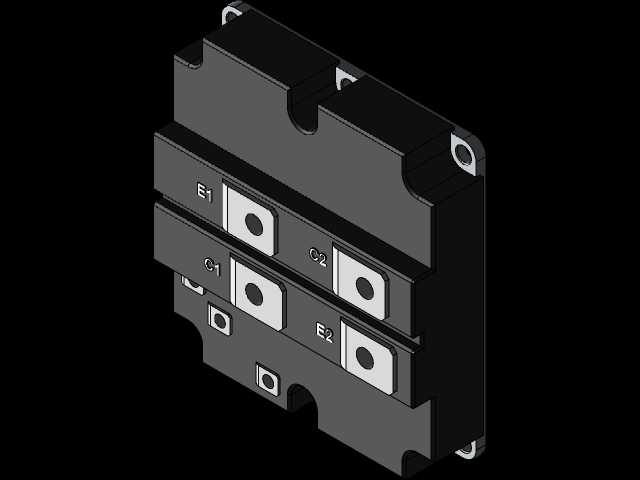

　　从结构建模的角度来看，还原这类功率模块的三维结构，重点需要准确复现各个端子的位置、安装孔的坐标、外壳的轮廓尺寸以及安装基准面的位置，因为在成套设备的结构设计中，功率模块的模型精度直接影响母排设计、绝缘距离校核、散热器安装匹配的准确性，如果模型尺寸存在偏差，很容易在实际装配时出现端子干涉、安装孔错位、绝缘距离不足等问题。这类模块的外形细节上，各个端子的标识清晰，E1、C2、E2、G1等端子标识直接模压在外壳表面，装配时能够快速识别端子定义，减少接线错误的概率。

　　在实际的设备选型应用中，这类统一安装尺寸的模块系列，能够让结构工程师在设计平台化的变流装置时，只需要设计一套通用的安装结构与母排系统，就可以适配不同电流等级的同系列模块，覆盖更宽的功率范围，大幅缩短产品的开发周期，降低结构件的开模成本与物料种类。同时模块的整体高度经过优化，在保证内部绝缘距离与散热路径的前提下，尽可能压缩了垂直方向的尺寸，能够减小整套变流装置的体积，提升设备的功率密度。

　　需要注意的是，这类功率模块在安装时，对锁紧螺栓的扭矩有明确要求，建模时还原安装孔的衬套深度与位置，能够帮助工程师在设计阶段就预留足够的螺栓操作空间，避免装配时工具与周边器件产生干涉。模块外壳的边角都做了圆角过渡处理，既能够避免安装过程中划伤操作人员或者绝缘线缆，也能够减少电场集中，提升高压工况下的绝缘可靠性。
