俄罗斯TGI1-1000/25型闸流管结构设计

　　在高压脉冲电源、工业高频加热、大功率整流、雷达调制器这类需要瞬时承载大电流、耐受高反向电压的工业场景里，闸流管是核心的功率开关器件，这款TGI1-1000/25型闸流管的三维结构，完全按照俄系工业电真空器件的实际装配逻辑还原，能直接给电源结构设计、器件选型适配、高压柜体布局提供精准的三维参照。不同于小功率半导体开关器件，这类充气式闸流管依靠管内惰性气体电离实现导通，能在微秒级时间内完成数千安培电流的通断切换，导通压降低、过载能力强，在恶劣工业电磁环境下的可靠性远高于同功率等级的半导体器件，尤其适合冶金高频淬火、脉冲磁场发生、大功率激光电源这类对器件抗冲击能力要求极高的工况。从结构设计逻辑来看，整个器件采用立式同轴布局，

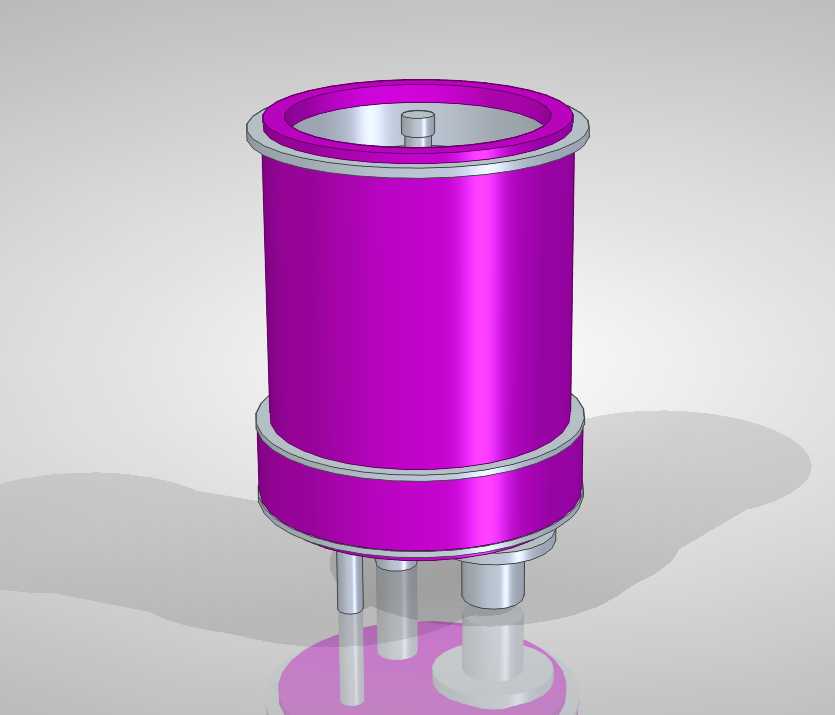

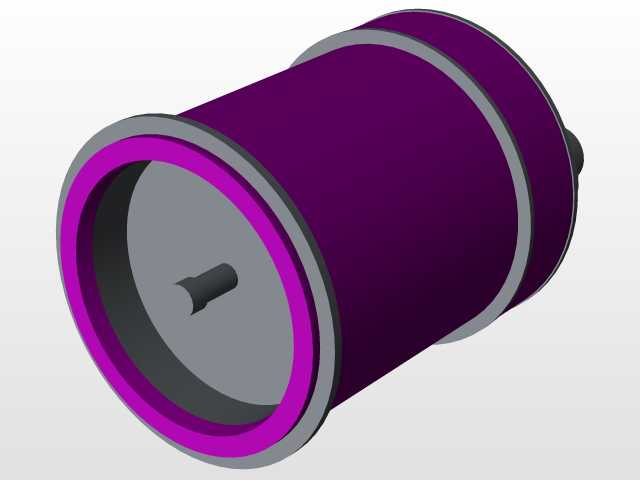

　　主体为圆柱形密封陶瓷-金属封接腔体，外壁做了紫色绝缘涂覆处理，既可以提升高压工况下的表面爬电距离，也能避免金属外壳直接暴露带来的意外触电风险，腔体上下两端设置了金属法兰翻边结构，上端法兰用于固定阴极组件与顶部触发极，顶部中心凸起的小圆柱就是栅极触发端子，触发信号从这个端子接入后，能快速在管内阴极附近形成初始电离区，缩短器件的导通延迟时间，保证多管并联应用时的导通一致性。下端法兰是阳极输出端与冷却接口的集成区域，三个伸出的金属引脚分别对应阳极主回路接线、灯丝供电接线，引脚的排布做了防呆错位设计，避免安装时接线错位导致器件烧毁，引脚根部做了圆弧过渡封接，能缓冲设备运输、运行过程中的振动应力，避免玻璃-金属封接位置出现漏气失效。

　　整个腔体的中部设置了一圈凸起的加固环，一方面可以提升陶瓷腔体的机械强度，避免安装夹持时受力不均导致腔体开裂，另一方面这个加固环可以作为器件安装的定位基准，在高压电源柜内安装时，直接将加固环卡入安装支架的定位槽内，配合上下两端的绝缘固定套，就能实现器件的牢靠固定，不需要额外制作复杂的夹持结构。从安装边界尺寸来看，主体圆柱外径适配常规高压器件安装支架的标准开孔尺寸，整体高度控制在紧凑范围内，不会占用过多的柜内纵深空间，下端引脚的伸出长度预留了足够的接线操作空间，即使搭配大截面积的高压接线端子，也不会出现接线端与柜体金属结构距离不足的问题。在实际设备适配中，这类闸流管的安装需要注意周边预留足够的散热空间，虽然器件本身的导通损耗低，

　　但大电流工作时阳极与阴极连接位置会产生一定热量，三维模型里还原的引脚间距、法兰厚度参数，能直接用于散热结构的匹配设计，比如可以根据下端法兰的尺寸设计配套的风冷导流罩，或者直接贴合安装水冷散热板，不需要反复测绘实物调整结构。另外模型还原的外壁绝缘层厚度、金属法兰的翻边高度，也能给高压绝缘设计提供参考，比如在设计高压柜体内部的绝缘挡板时，可以根据器件的最高电位点位置，确定挡板与器件之间的最小安全距离，避免高压放电导致的设备故障。不同于很多简化的电子器件模型，这个结构完整还原了闸流管内部腔体的外部对应特征，从外部结构就能对应判断内部阴极、阳极、栅极的相对位置，在做设备电磁兼容设计时，可以根据内部电极的位置，合理布置周边的屏蔽层、接地结构，降低器件导通时的强电磁脉冲对周边控制电路的干扰。在做设备维护结构设计时，也可以根据模型的整体外形，设计对应的器件快速拆装机构，比如上端法兰的尺寸可以匹配快拆式压盖，不需要完全拆解周边接线就能完成器件的更换，大幅缩短工业现场的设备维护停机时间。
