多槽式工业铝型材工作台面结构

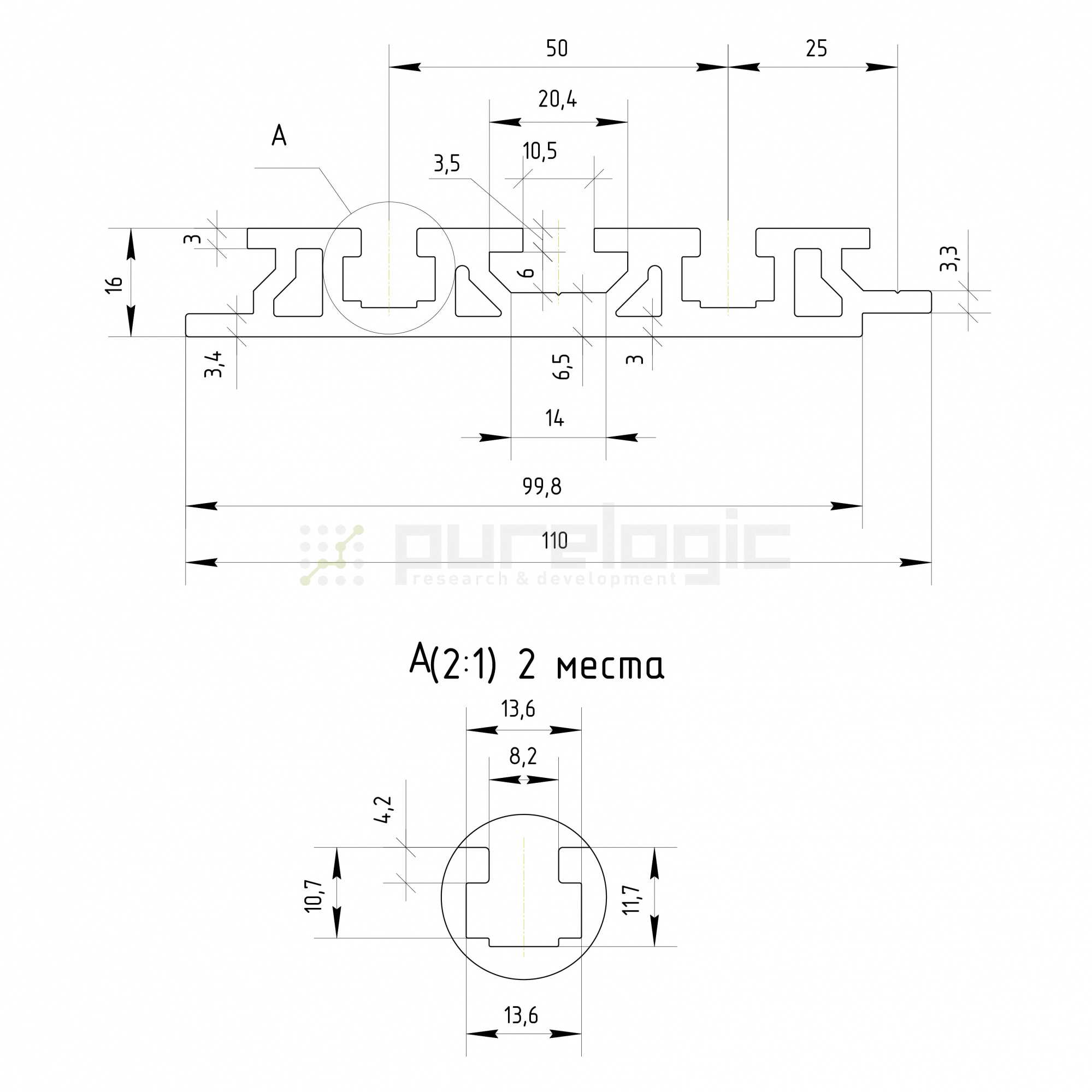

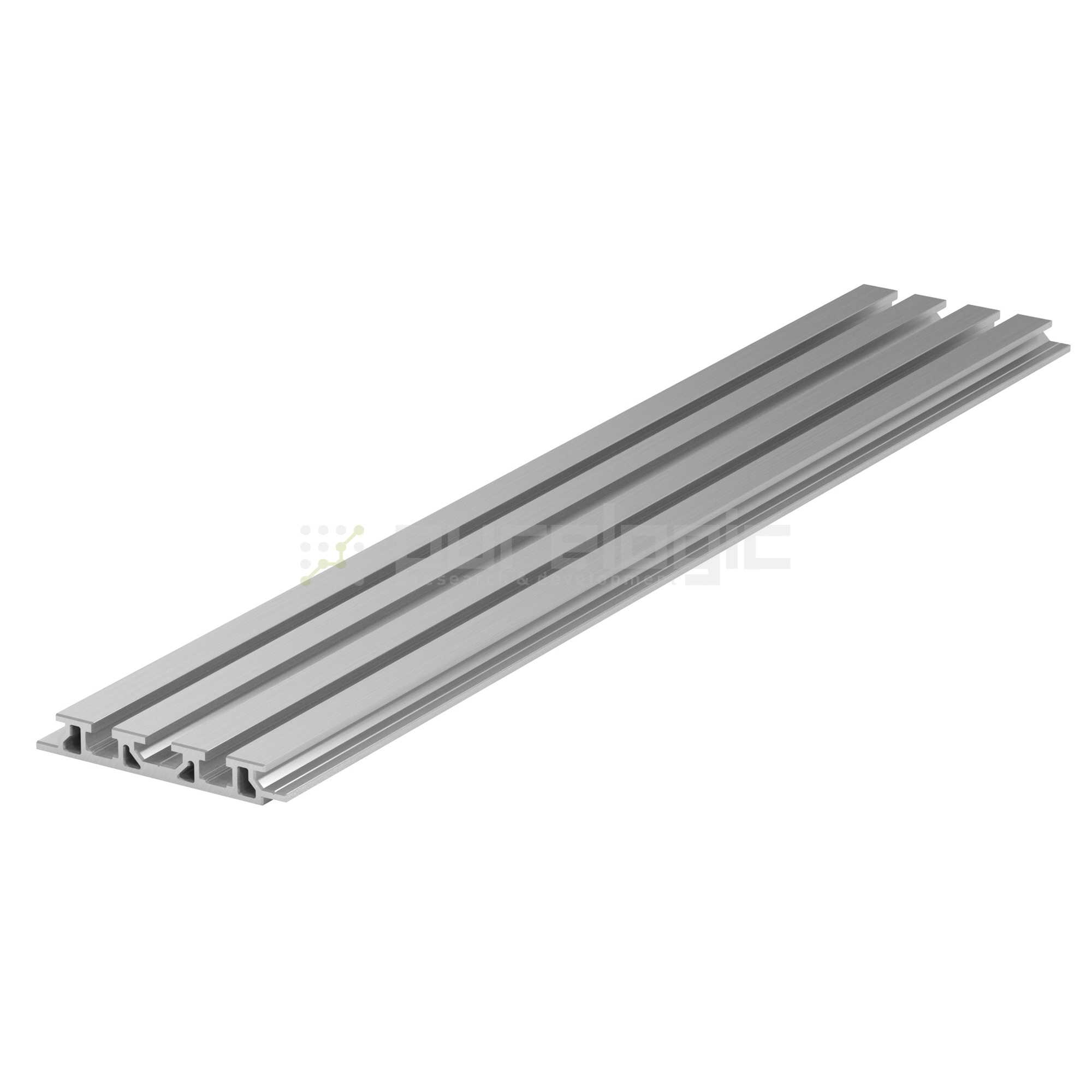

　　在非标自动化生产线、小型加工设备操作台、检测工位台架的搭建场景里，这类带多道平行槽的长条形铝制构件是核心的台面支撑基材，区别于常规平板式台板，它的槽道结构直接集成了安装基准与附件接驳功能，不需要额外在台面上打孔攻丝，就能完成工装夹具、定位挡块、气动元件走线槽的快速固定，适配小批量多品种的生产工位频繁换型需求。从截面结构来看，这款型材采用了多腔空腹设计，四道平行的T型安装槽沿型材长度方向通长布置，槽口的尺寸符合工业铝型材通用的T型螺栓接驳标准，相邻槽道之间的加强筋采用了斜向支撑布局，既控制了型材整体的重量，又能保证在承受台面均布载荷、工装局部集中载荷的时候不会出现明显的下挠变形，型材两端的截面轮廓做了等壁厚设计，在做长尺寸拼接的时候，

　　端面配合的平面度公差更容易控制，不需要额外做端面精加工就能实现多段型材的无缝对接。设计这类型材截面的时候，首先要考虑的是安装兼容性，槽道的开口宽度、槽内空腔尺寸要匹配市面上通用的T型螺母、滑块螺母的尺寸，不能做非标规格导致后期配件采购困难；其次是受力分布，工作台面的载荷通常是垂直向下的均布力，加上工位上操作人员偶尔倚靠、工装放置的冲击载荷，所以型材下部的支撑筋要做连续的三角支撑结构，避免出现应力集中的薄壁区域，防止长期受力后出现型材蠕变变形；还要考虑型材挤压成型的工艺性，截面的壁厚差要控制在合理范围内，避免挤压生产的时候出现出料变形、冷却后翘曲的问题，所有的内角位置都做了工艺圆角，既减少挤压模具的应力集中点延长模具寿命，

　　也能避免安装的时候尖锐边角划伤操作人员。在实际安装使用的时候，这款型材的安装边界需要注意，单根型材的支撑跨距建议控制在1.2米以内，如果跨距超过这个数值，需要在型材背部加装横向加强梁，避免台面受力后出现震颤影响加工或检测精度；槽道内安装T型螺栓的时候，螺栓的拧入深度不能超过槽底的壁厚，防止顶穿型材外壁影响结构强度；如果需要在型材上加工安装孔、沉头孔，要尽量避开内部的加强筋位置，防止钻孔的时候打偏导致孔位公差超差。这类带槽的工作台面型材相比传统的钢板焊接台面，重量只有钢构件的三分之一左右，组装的时候不需要焊接作业，全部采用螺栓接驳，后期工位调整的时候可以快速拆解重组，不会产生焊接废料，也不需要做表面喷漆防锈处理，

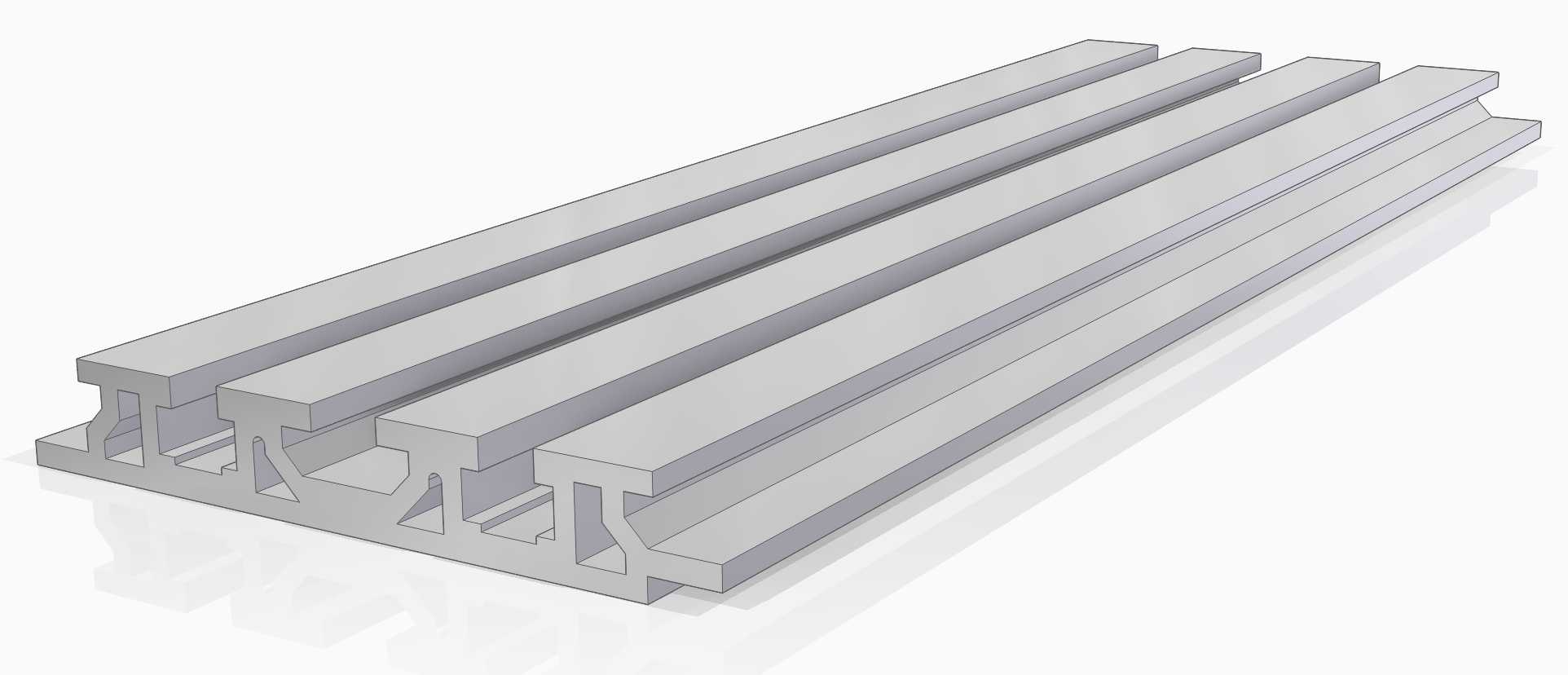

　　铝型材本身的氧化层就能满足常规车间环境的防腐蚀要求，在电子组装工位、实验室测试台、小型零件加工操作台的搭建中应用非常广泛。在做三维建模的时候，这类长型材的建模重点是截面轮廓的精准绘制，要把槽道的倒角、加强筋的厚度、壁厚的均匀度都准确还原，沿长度方向拉伸的时候要注意保留通长槽道的完整性，不要出现特征丢失的问题，建模完成后可以直接导出截面工程图，用于铝型材开模挤压的生产参考，也可以直接用于设备台架的整体装配仿真，验证型材和其他配件的装配干涉情况，提前发现安装尺寸不匹配的问题，减少现场组装的返工量。
