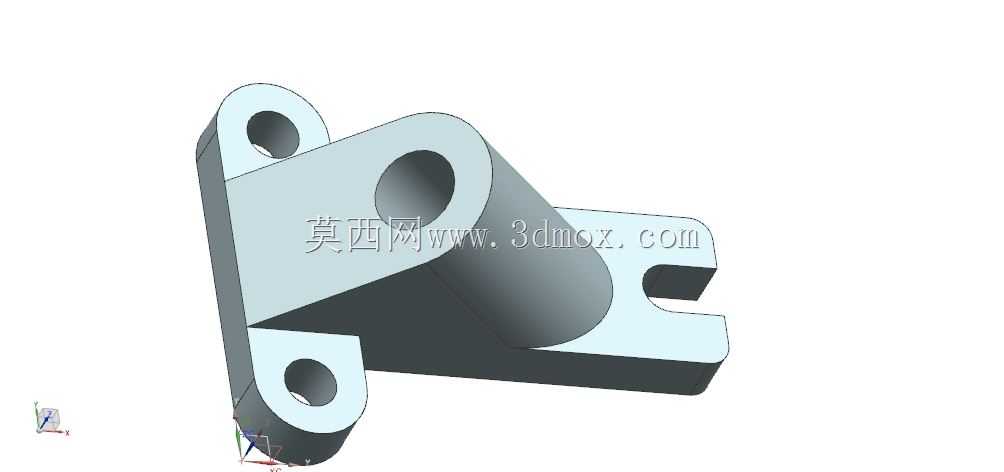

带双耳安装座的叉型连接支架结构

该款连接支架是工业装配领域常用的刚性支撑连接构件，主要应用在轻工自动化生产线、小型输送设备、工装夹具定位单元以及非标专用设备的机架衔接部位，承担两个垂直方向组件的载荷传递与位置固定作用，能够在设备运行过程中保持连接部位的结构刚度，抵消设备启停、负载变化带来的侧向扭力与轴向拉压力，避免连接位置出现松动、位移或形变。从实际使用场景来看，这类支架常被用于气动元件的端部固定、小型导轨的端部支撑、检测传感器的安装基座以及连杆传动机构的中间铰接支座，适配多类需要垂直转向连接的机械装配需求。在功能特性上，该支架采用一体化铸造成型后做精加工处理，主体为斜向过渡的支撑筒体结构，筒体两端分别衔接安装法兰与叉型连接端，其中一侧的安装面延伸出两个带通孔的耳状支座，两个安装孔同轴度控制在较高精度范围内，能够通过螺栓快速将支架固定在设备基板或机架立面上，安装后不会出现偏摆问题；另一端的叉型开口结构带有对称的卡槽，可直接嵌入配套的连接块或铰接销轴，实现与其他运动构件的铰接或刚性连接，开口处的平面经过铣削加工，保证连接面的贴合度，减少装配间隙带来的传动误差。设计过程中，工程师重点考量了载荷分布与安装便利性的平衡，斜向筒体的壁厚经过力学仿真优化，在满足额定载荷下抗形变要求的同时尽可能减少材料占用，筒体与双耳安装座、叉型连接端的衔接位置均做了圆角过渡处理，避免应力集中导致的构件断裂，提升长期交变载荷下的使用寿命。外形尺寸方面，该支架的双耳安装座两个孔的中心距适配常规M6-M8规格的安装螺栓，安装面到筒体中心的高度经过标准化设计，能够匹配多数通用工业配件的安装高度要求，叉型开口的槽宽适配厚度8-10mm的连接片，整体安装边界紧凑，不会占用过多设备内部空间，即使在狭小的装配空间内也能完成安装固定，同时支架的各个安装孔、连接面均预留了足够的装配操作空间，方便现场装配人员使用工具完成螺栓紧固与位置调整，无需额外制作适配工装即可直接投入装配使用。
