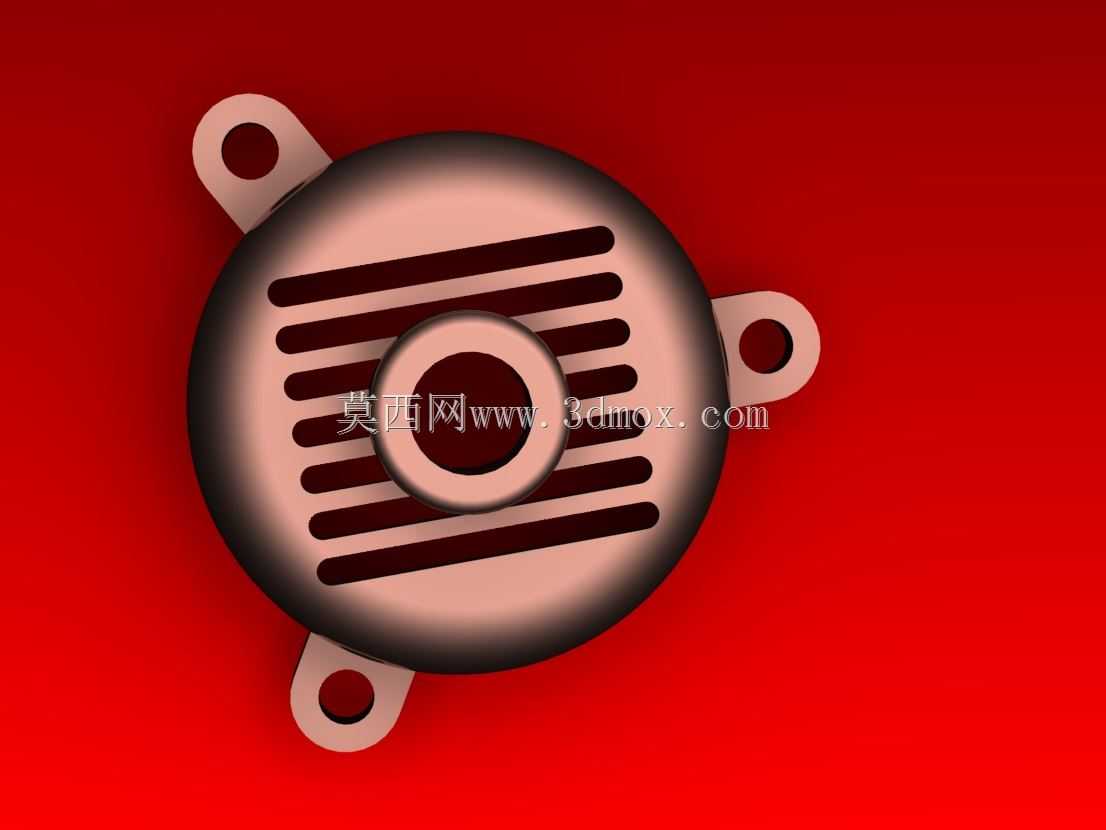

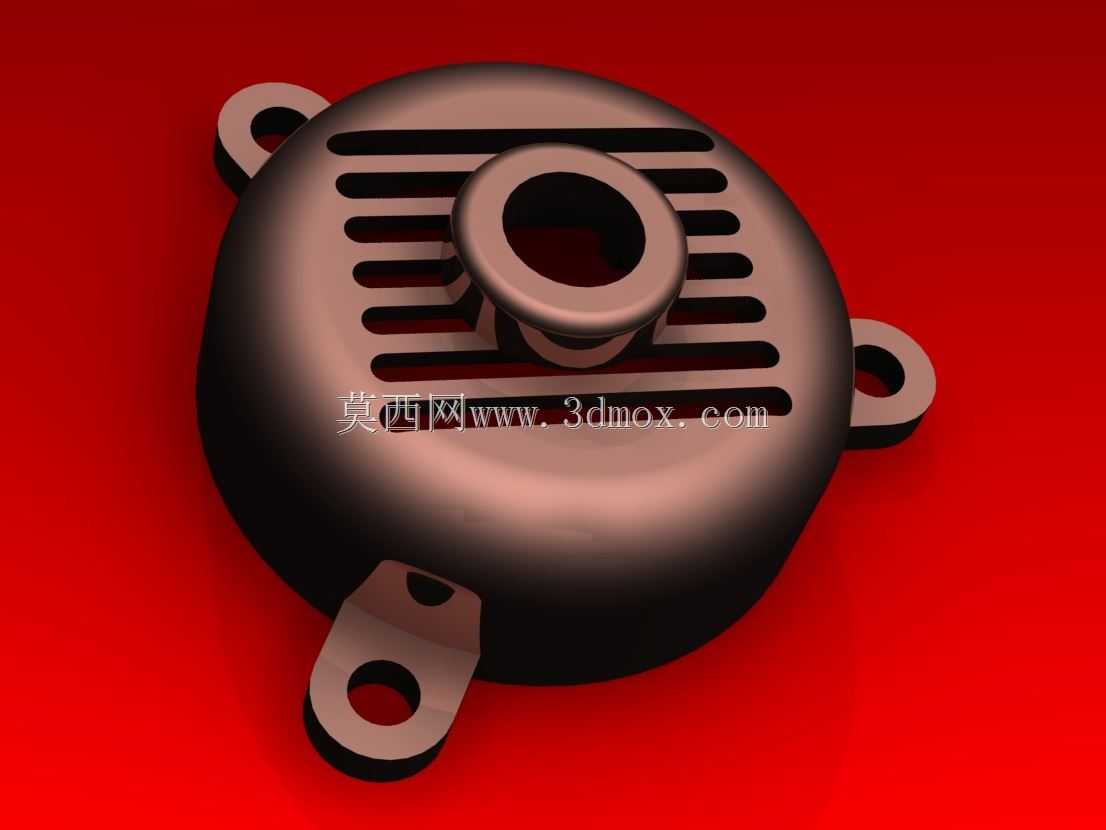

带安装耳的圆形通风防护端盖结构设计

该结构件属于小型动力设备的端部通风防护组件，主要应用在小型交直流电机、微型气泵、小型鼓风机这类需要侧向进风同时兼顾端部防护的民用及工业小型动力设备上，安装在设备的动力端外侧，一方面承担设备端部的异物防护作用，避免运行过程中外界杂物、碎屑、毛发等被吸入设备内部，卡滞旋转部件造成设备故障，另一方面通过自身的通风结构保障设备运行时的空气流通，带走内部绕组、轴承运转产生的热量，避免设备因积热出现性能衰减、寿命缩短的问题。从功能特性来看，该端盖采用一体化壳体结构，整体为带圆弧过渡的矮圆柱造型，主体壁厚均匀，既保证了足够的结构强度，抵御日常使用中的轻微磕碰、挤压形变，也不会过度增加端盖自身重量，适配小型轻量化设备的装配需求。端盖中心设置凸起的同轴环形凸台，该凸台对应设备内部轴承的外侧安装位置，既可以在装配时起到定位导向作用，让端盖与设备主体的同轴度得到保障，也能在凸台内侧预留出足够的避让空间，避免端盖与设备内部的旋转轴端、轴承外圈发生运动干涉。端盖正面围绕中心凸台均匀排布多组长条形通风栅格，栅格的开槽宽度经过合理设计，在保证通风通流面积足够的前提下，将开槽宽度控制在安全范围内，避免使用者手指误触内部旋转部件造成安全隐患，同时栅格的走向顺着设备内部散热气流的流动方向设置，能够有效降低气流通过时的风阻，减少气流扰动产生的运行噪音。端盖本体向外延伸出三个均匀分布的带孔安装耳，三个安装耳呈120度圆周排布，每个安装耳上都预制了圆形安装通孔，这种三点式的安装布局相比两点式固定拥有更好的安装稳定性，能够让端盖与设备主体的贴合更紧密，避免设备运行振动导致端盖出现松动、异响，安装耳与主体壳体的连接处做了圆弧过渡加强处理，避免安装锁紧时应力集中导致安装耳根部出现断裂问题。在设计思路上，该端盖充分兼顾了防护性能、通风性能与装配便利性，整体外形没有尖锐棱角，所有边缘都做了圆角钝化处理，既提升了外观质感，也避免装配和日常维护时划伤操作人员。安装边界方面，三个安装耳的安装孔中心距按照适配设备的端壳安装位尺寸匹配设计，安装时只需将端盖凸台对准设备端壳的中心定位止口，旋转调整让安装耳的通孔与设备壳体上的安装螺柱对齐，即可快速完成定位，后续通过锁紧螺母或者自攻螺钉就能完成端盖的固定，装配流程简单高效，不需要额外的辅助定位工装，能够适配小型设备流水线快速装配的生产需求。端盖的整体轴向高度经过严格控制，不会过度增加设备的整体轴向尺寸，适配小型动力设备紧凑化的设计趋势，同时壳体的圆弧曲面设计也提升了端盖的整体结构刚性，在受到外部挤压时能够通过曲面分散应力，相比平面端盖拥有更好的抗形变能力。
