剪式汽车千斤顶带有限元分析总成结构

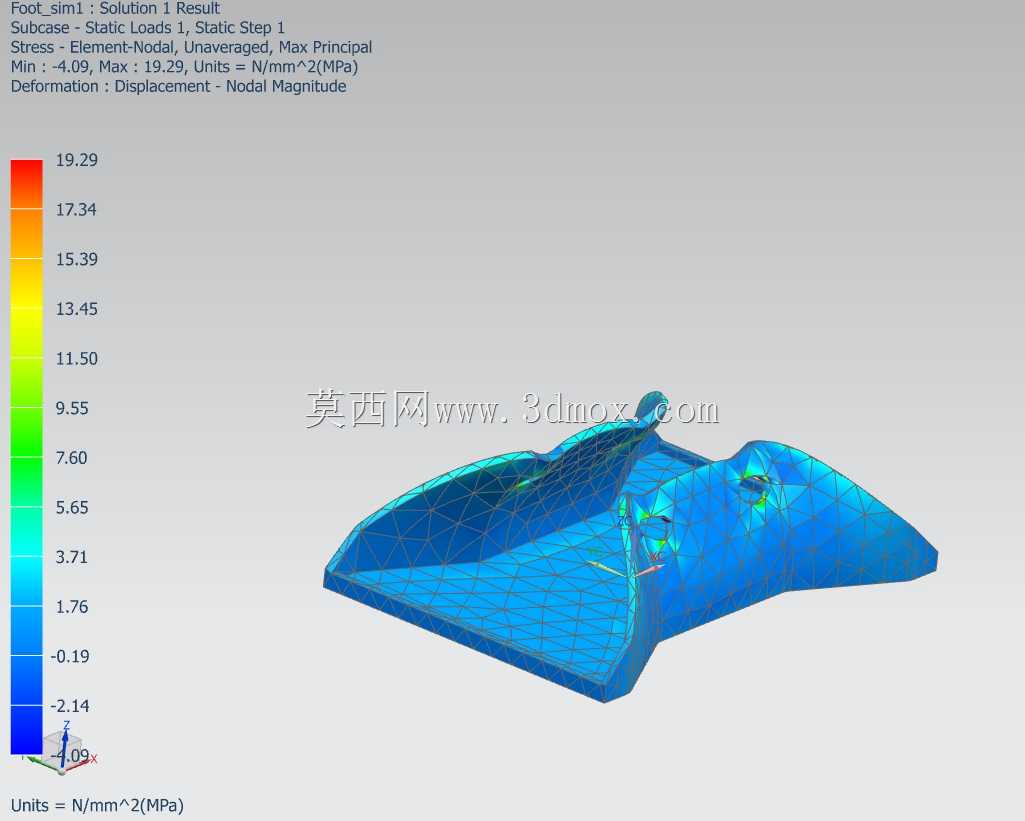

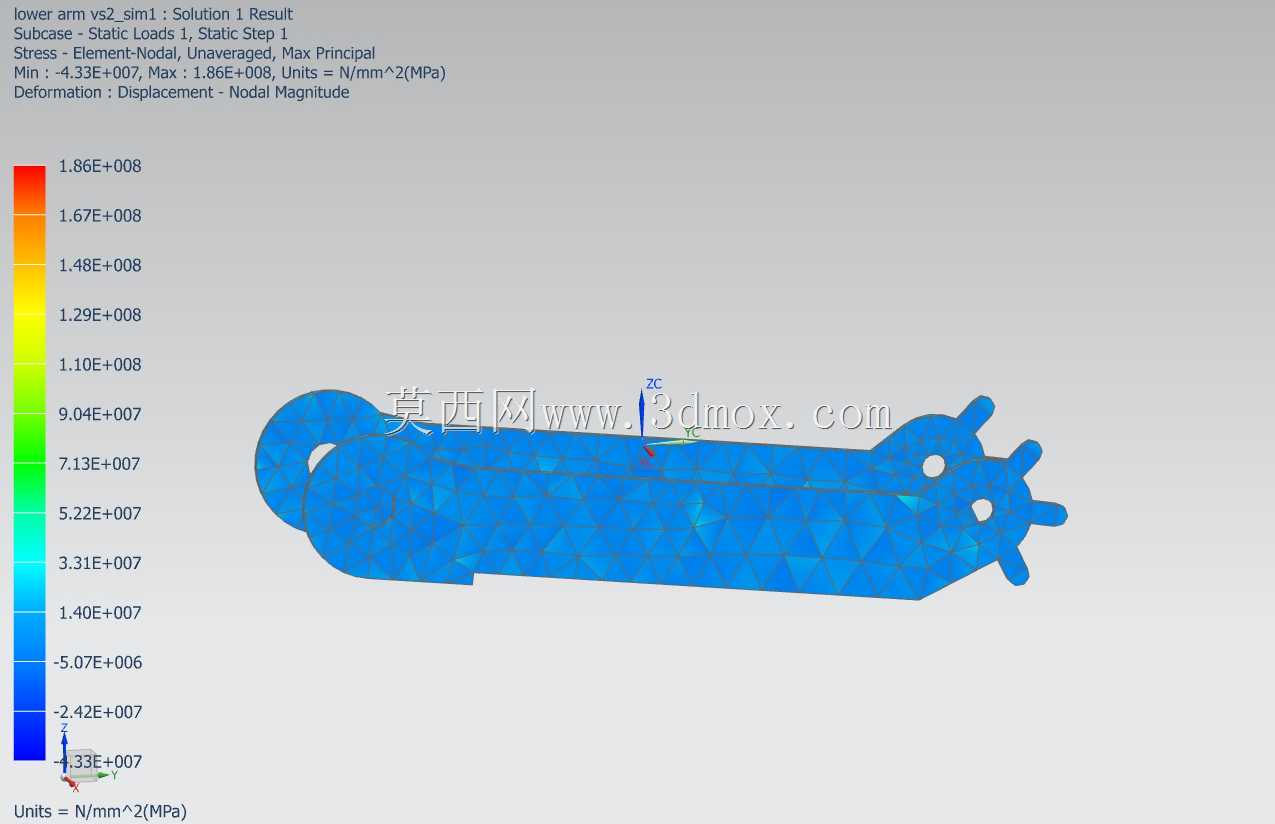

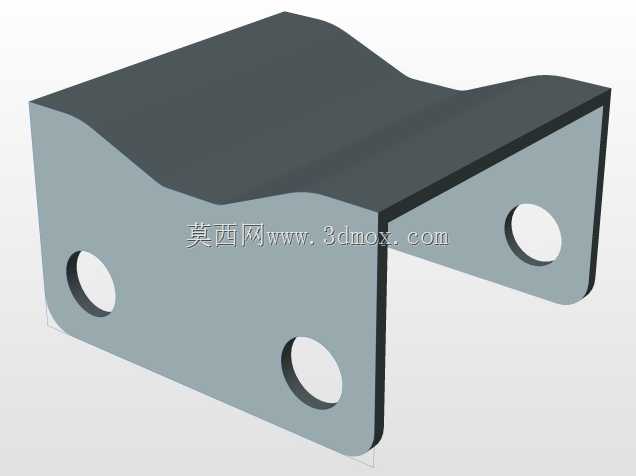

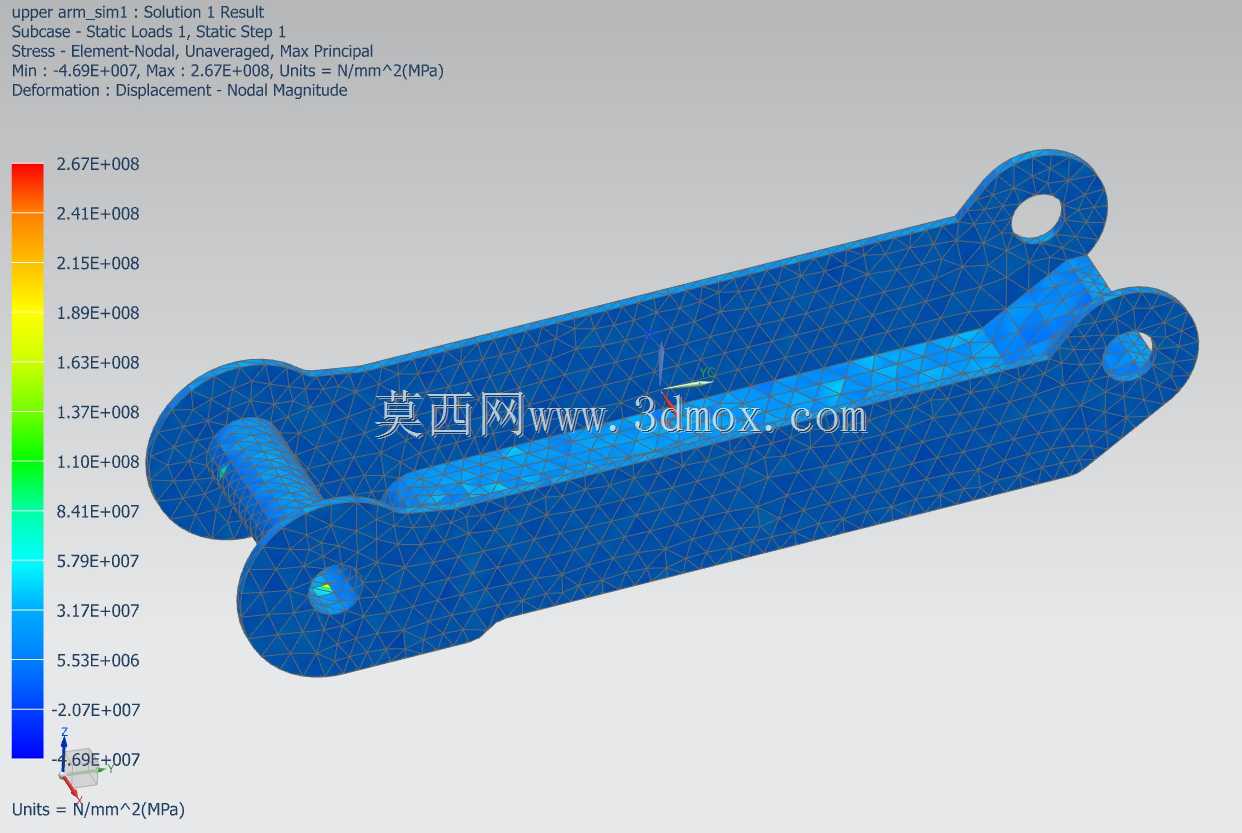

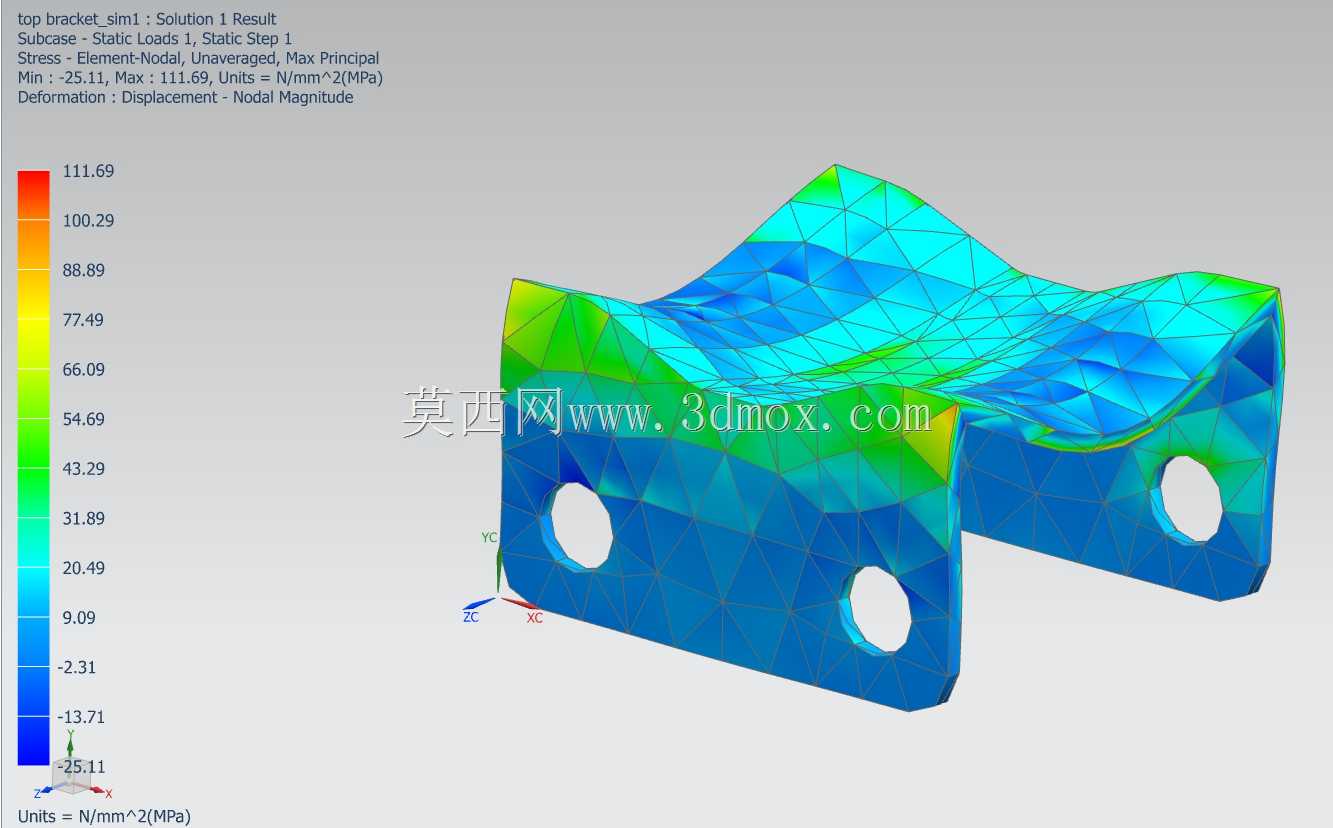

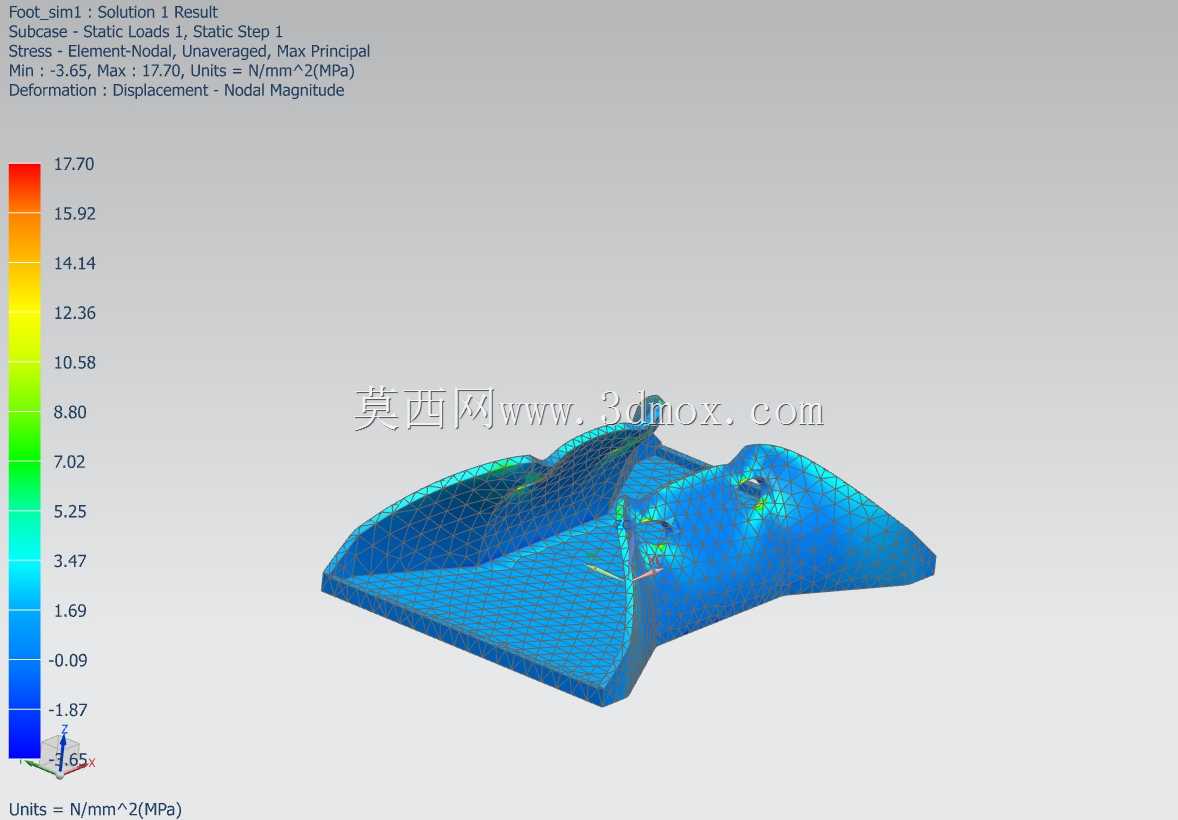

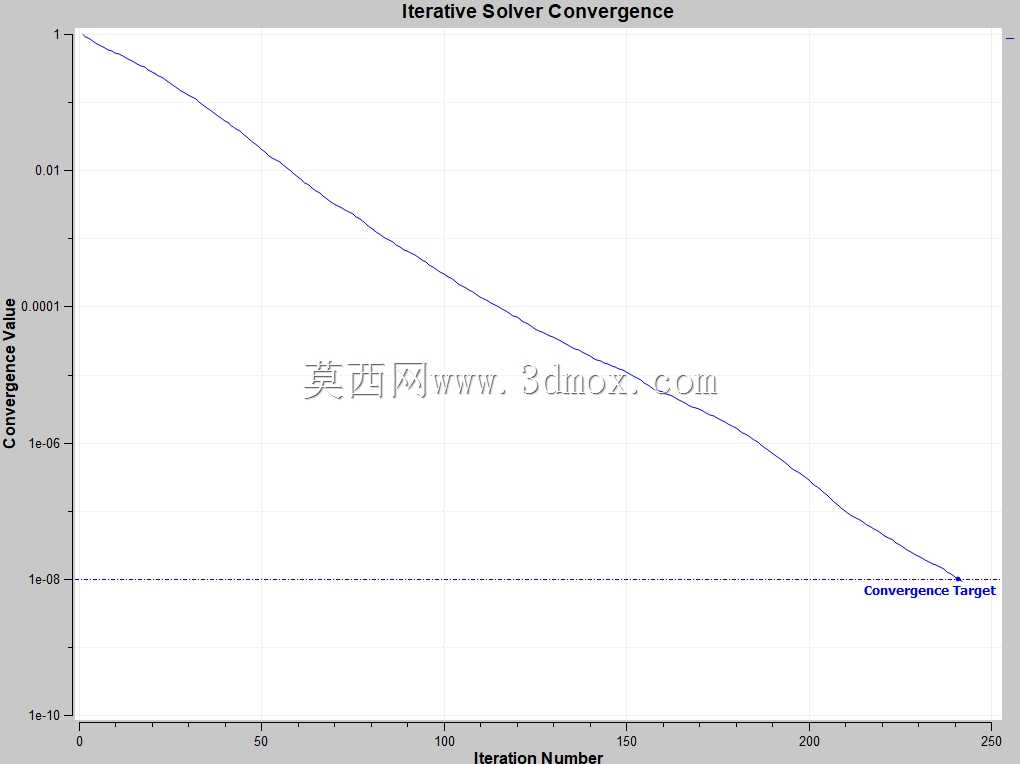

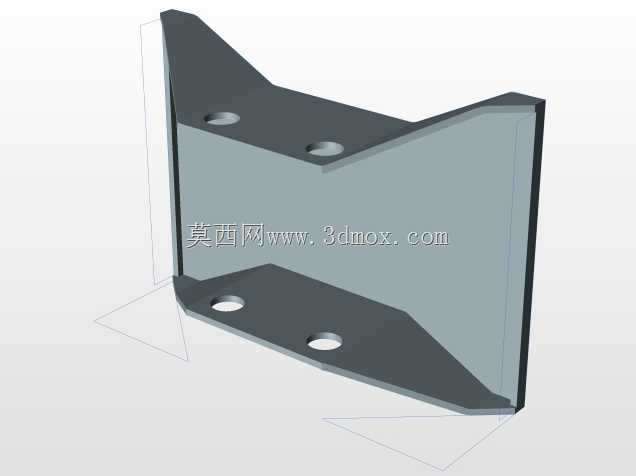

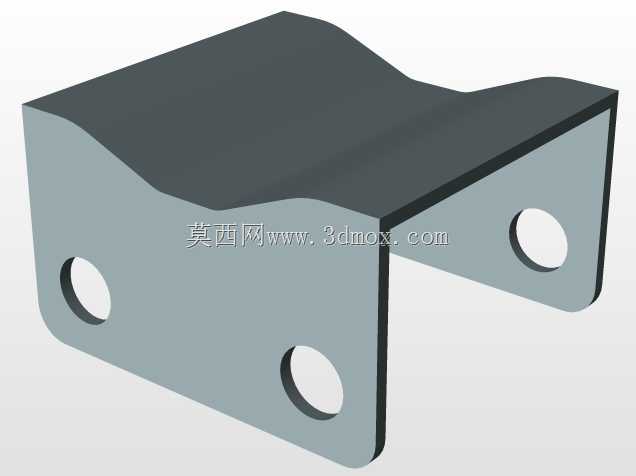

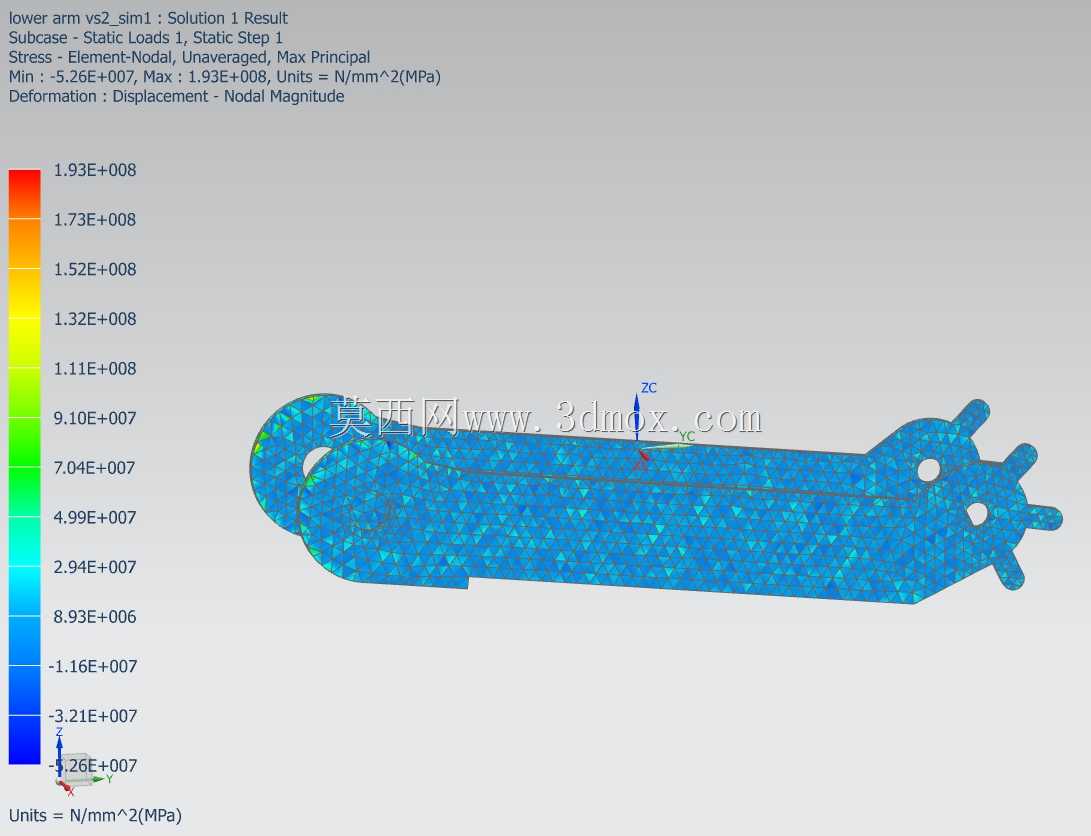

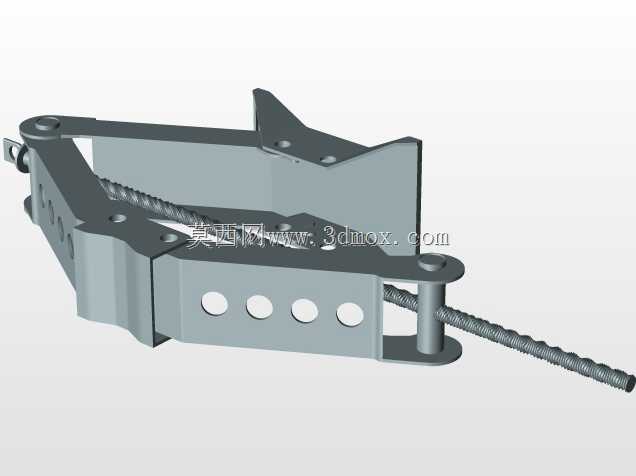

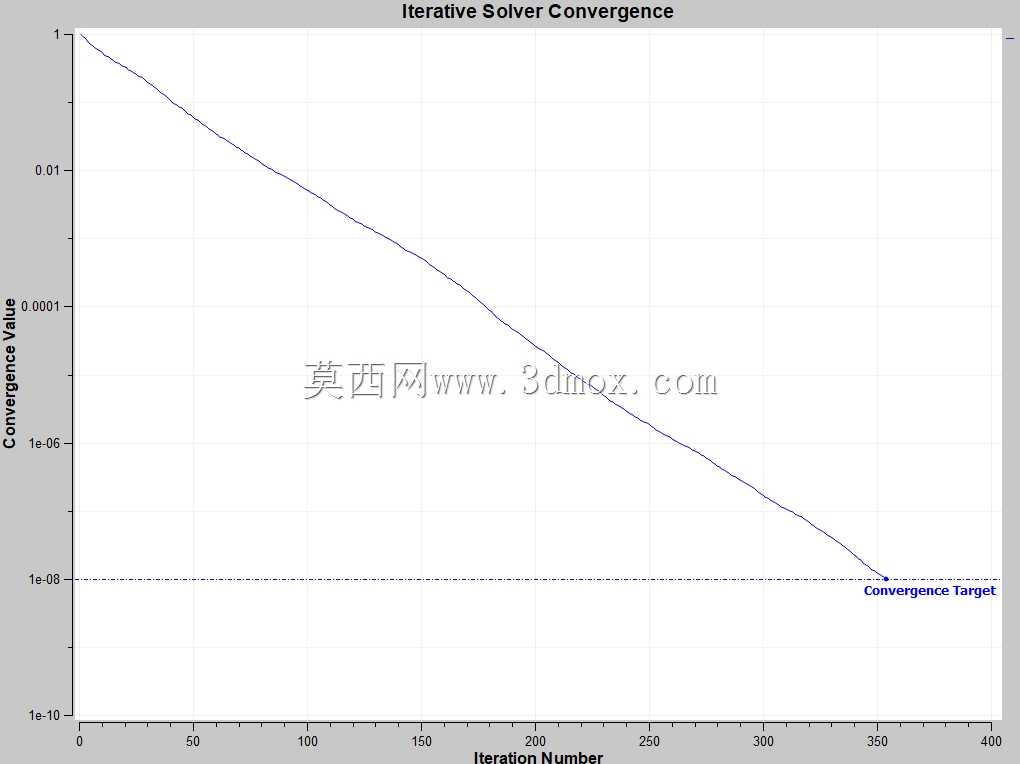

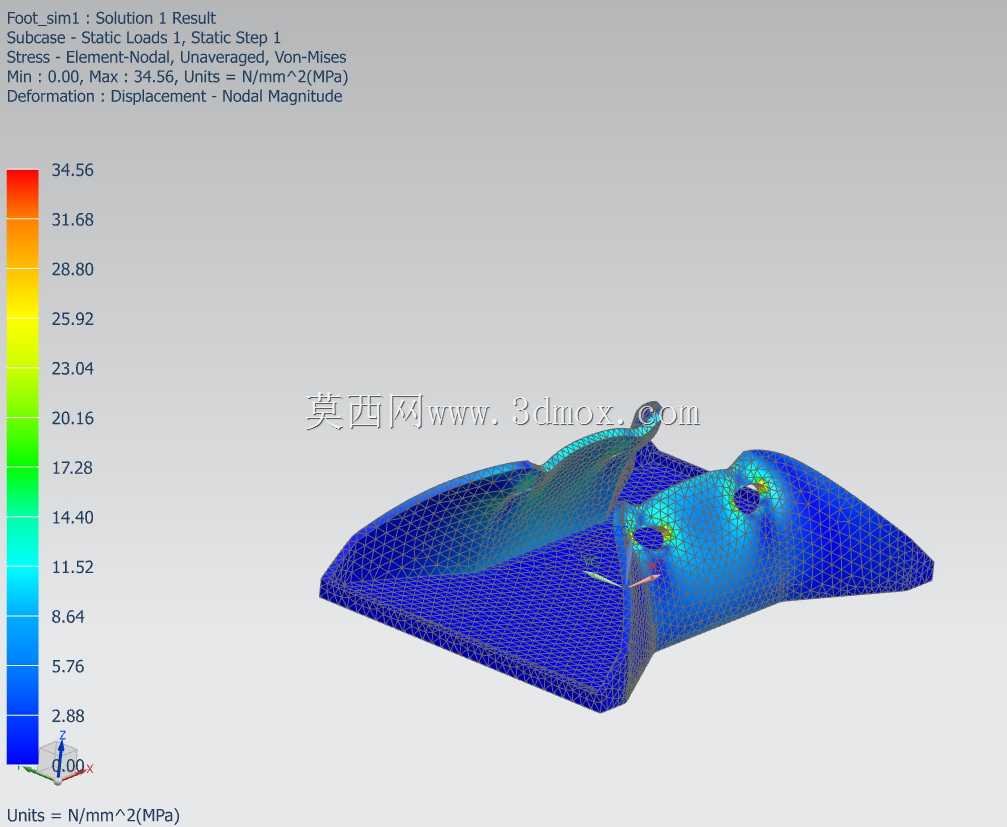

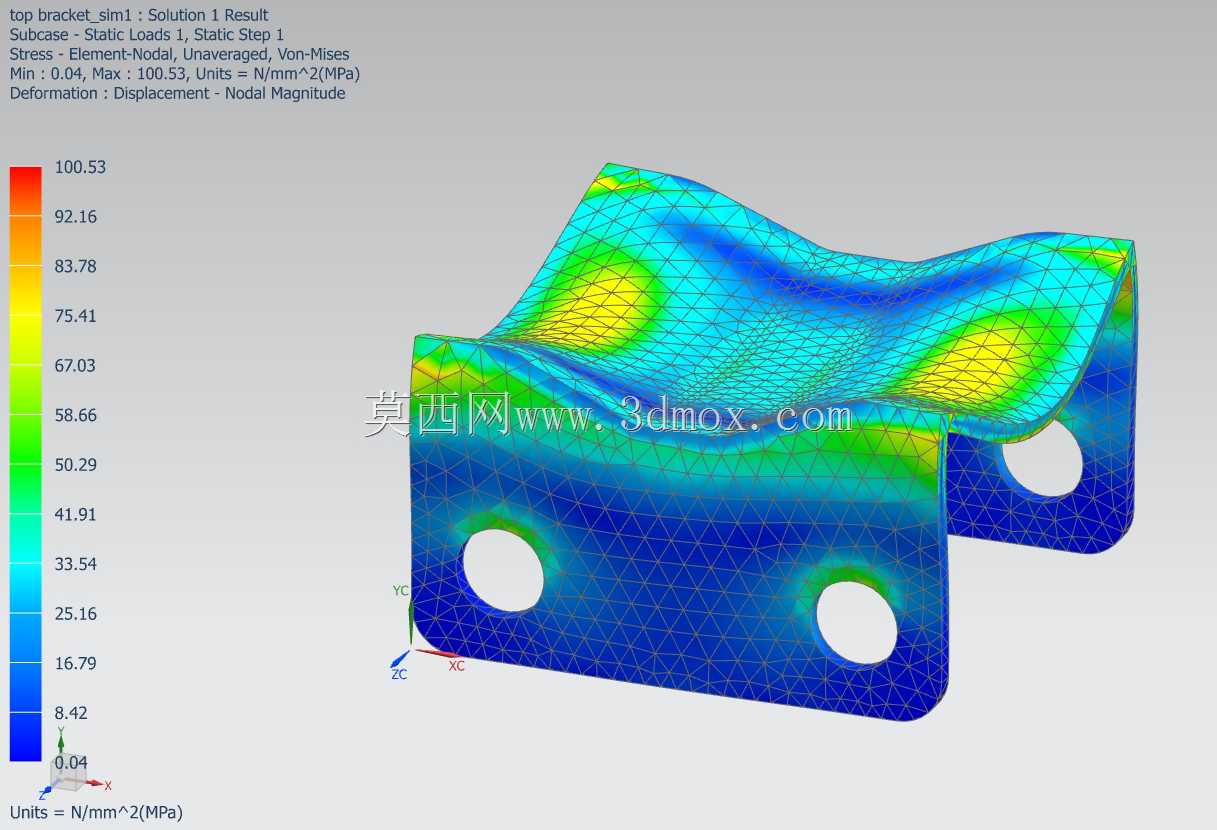

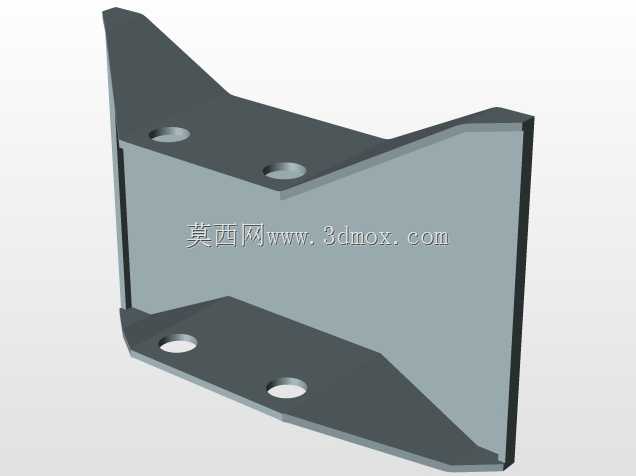

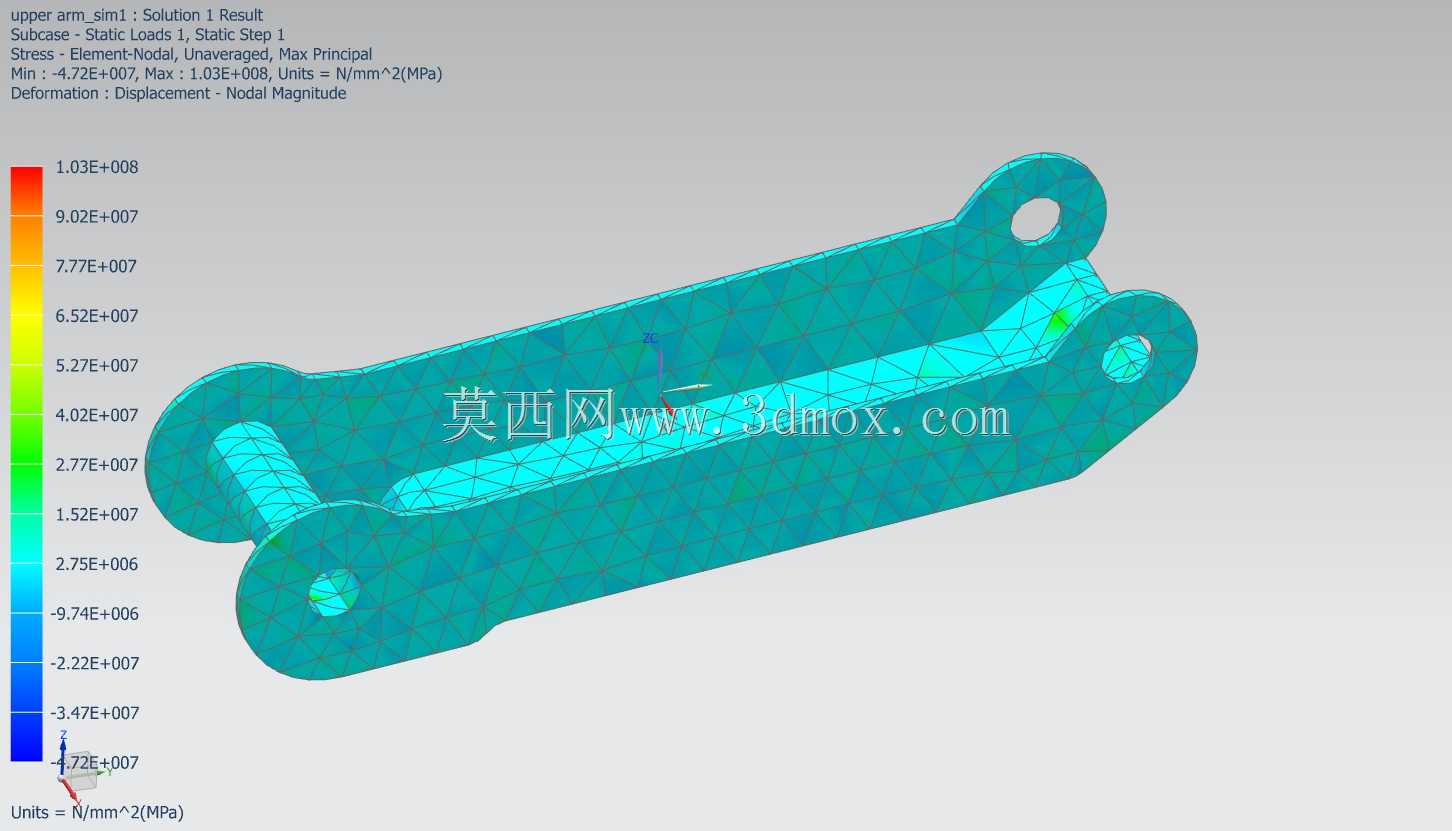

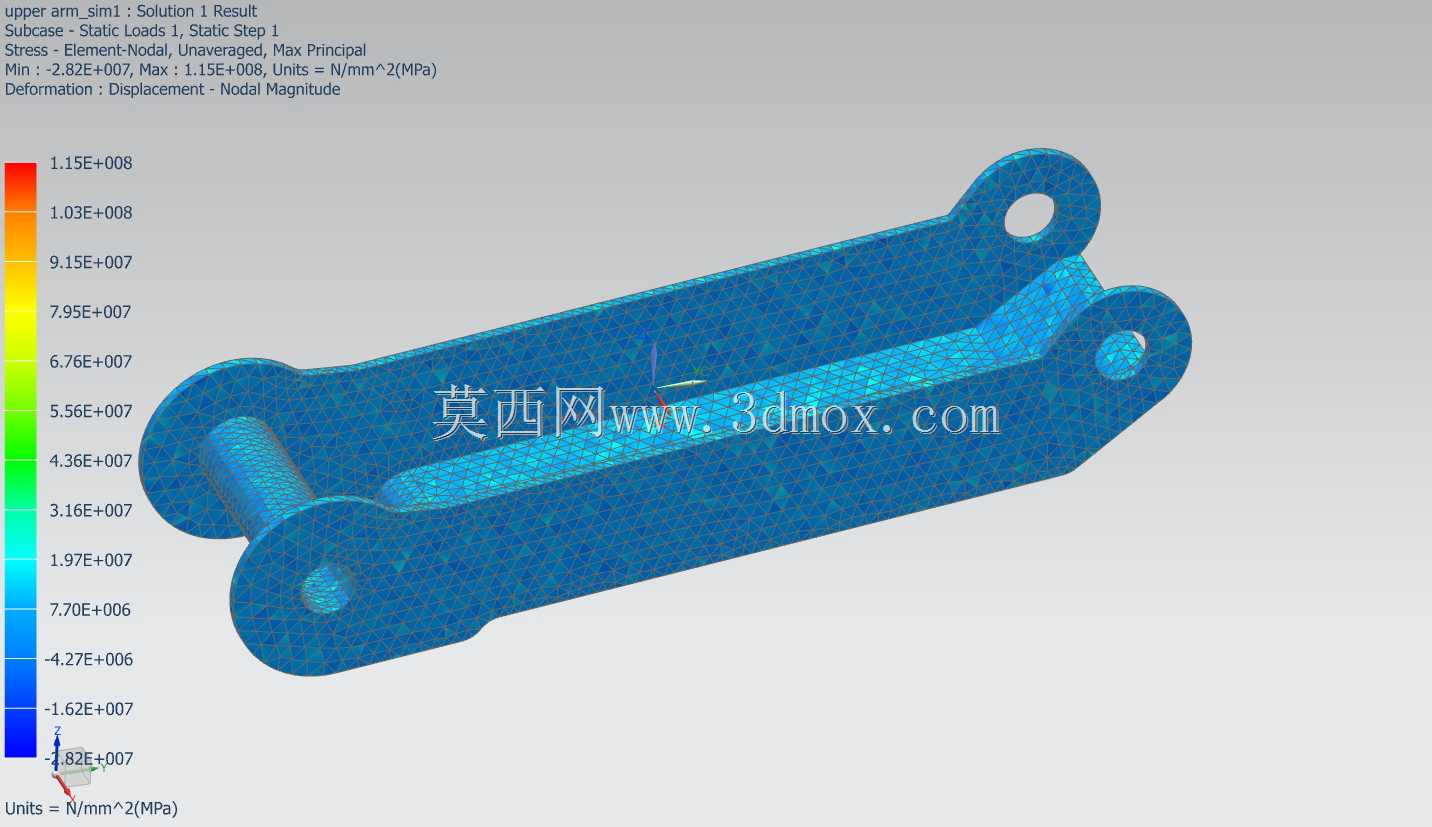

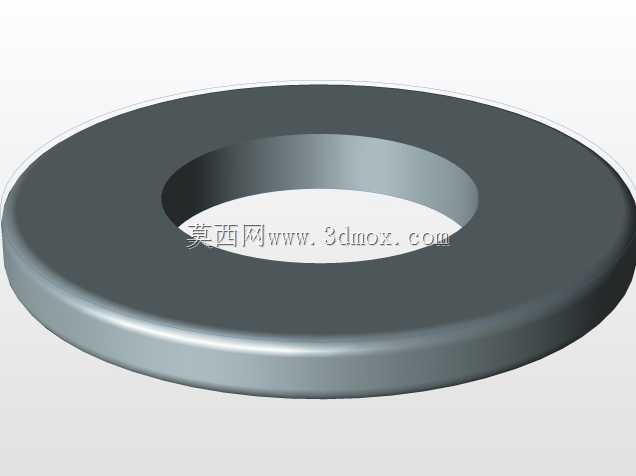

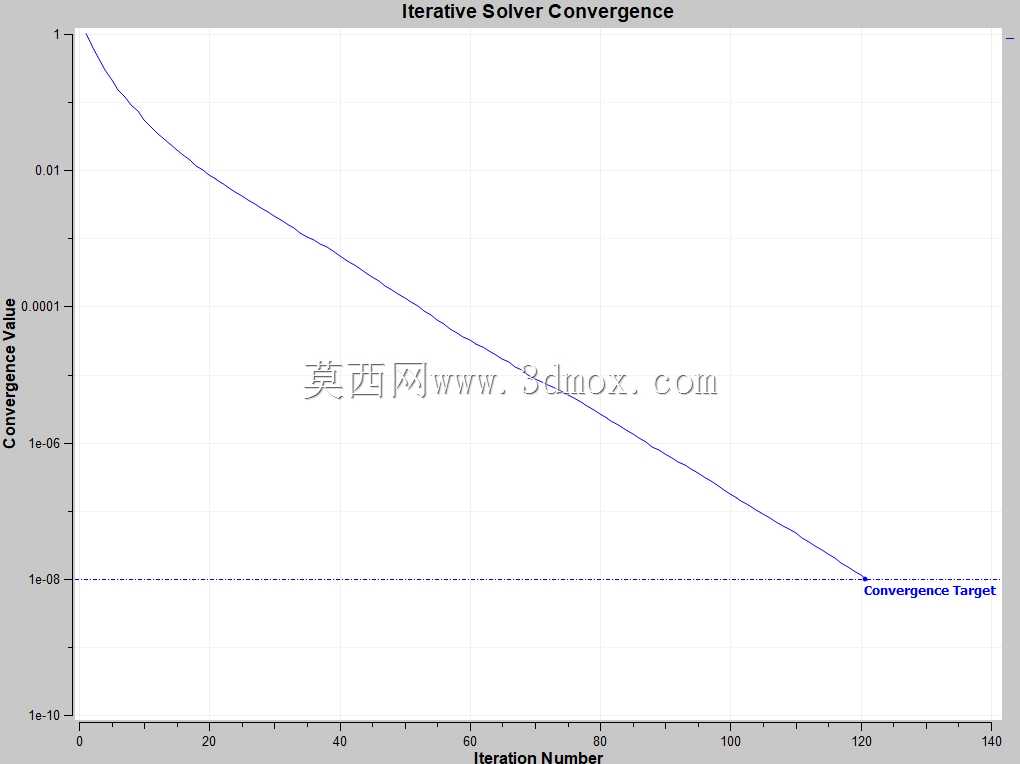

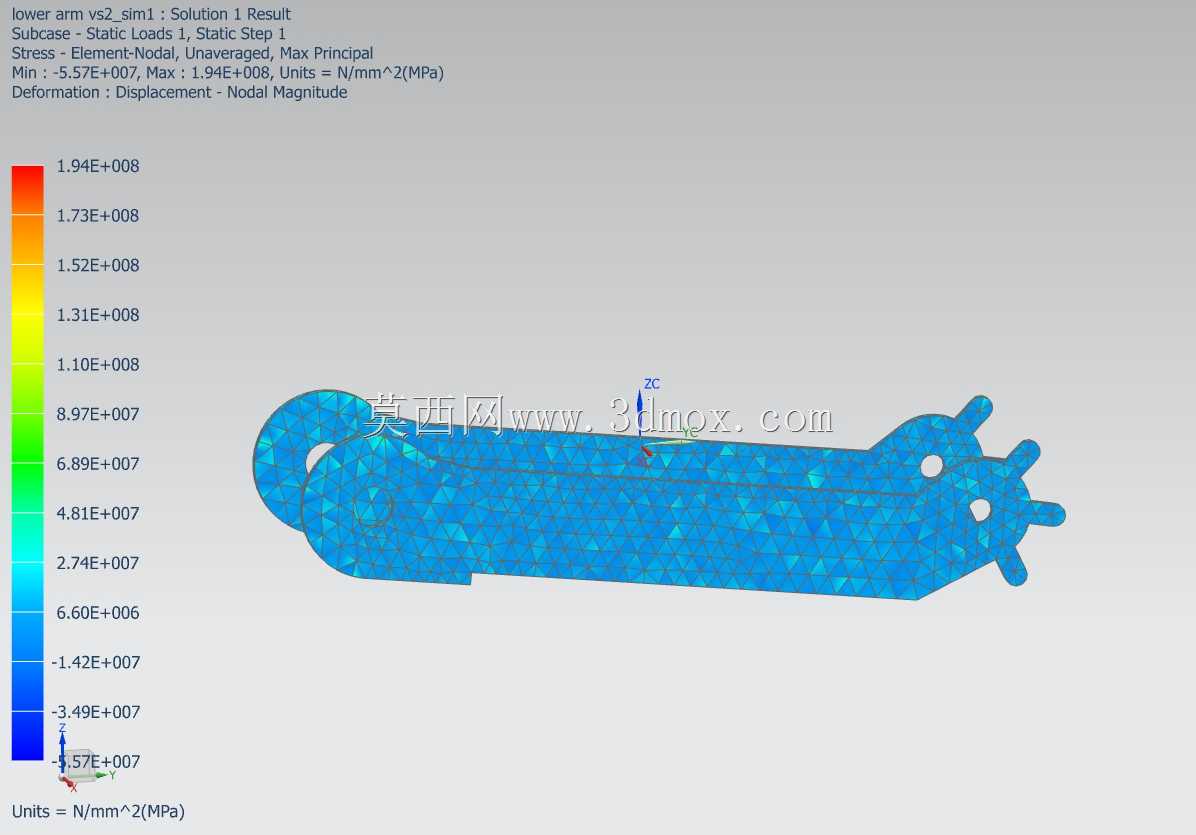

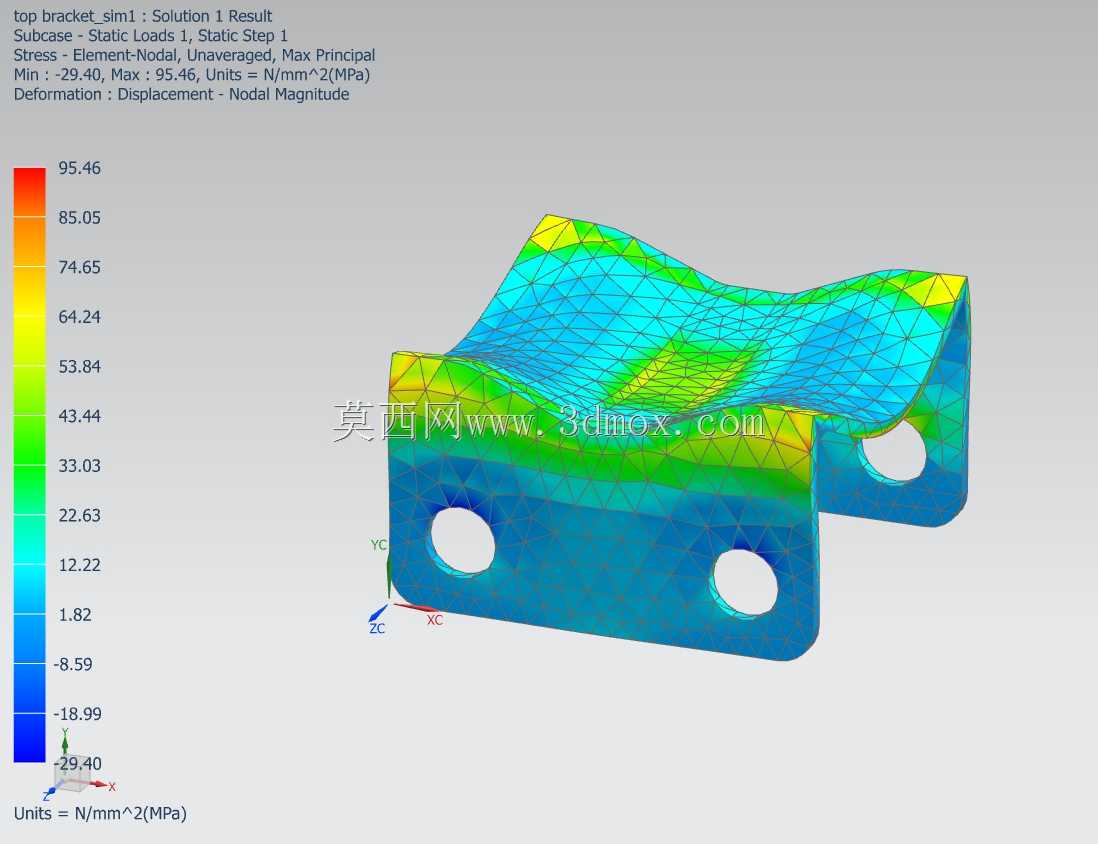

在汽车日常维保、道路应急救援、小型车辆底盘检修等场景中，剪式汽车千斤顶是应用极为广泛的便携顶升工具，相较于立式液压千斤顶，它拥有折叠后体积小巧、收纳占用空间小、自重轻便便于随车携带的核心优势，是家用轿车、小型SUV车型出厂标配的随车应急工具之一，能够在车辆更换备胎、底盘紧固件检查、制动系统简易检修等作业中，稳定撑起车辆单侧车身，为作业人员留出足够的底部操作空间。这款剪式千斤顶总成覆盖了全部组成零件，同时配套了完整的有限元分析相关文件，能够直观呈现结构受力后的收敛特性，为结构优化、承载能力验证提供可靠的仿真支撑。从功能特性来看，该剪式千斤顶采用对称剪臂铰接结构，通过顶部支撑托与车辆底盘指定的顶升支撑点贴合，避免顶升过程中滑脱损伤底盘钣金，底部支撑脚采用加宽接触面设计，在平整硬质路面使用时可有效降低单位面积压强，防止顶升过程中出现底座下陷、车身倾斜的安全隐患；传动部分采用螺旋丝杆副结构，通过配套摇臂转动丝杆即可带动两组剪臂完成收拢与展开动作，实现顶升高度的线性调节，顶升过程中丝杆副具备可靠的机械自锁特性，不会因为负载作用出现意外回落，从结构层面保障作业过程的安全性。从设计思路层面，整套结构在建模阶段就充分考虑了实际使用的受力工况，针对剪臂铰接点、丝杆受力段、顶部支撑托等核心承载部位，通过有限元仿真迭代优化结构壁厚与铰接间隙，在保证额定承载能力满足小型车辆顶升需求的前提下，尽可能削减非承载区域的材料冗余，实现工具自重与结构强度的最优平衡；铰接部位采用销轴配合耐磨衬套的结构设计，既保证剪臂转动过程的顺畅无卡滞，又能降低长期使用后的铰接磨损量，延长工具的整体使用寿命。从外形尺寸与安装边界来看，该千斤顶收拢状态下整体厚度较薄，能够轻松放入车辆后备箱侧边的工具储物槽内，不会过多占用后备箱的行李存放空间；完全展开后的最大顶升高度能够覆盖家用轿车、小型SUV的底盘离地间隙需求，最低收拢高度可适配多数车型底盘侧裙下方的顶升点插入空间，无需额外垫高底座即可完成初始对位安装；各铰接销轴与剪臂安装孔的配合公差经过合理设计，既保证组装过程的便捷性，又避免使用过程中出现过大的结构旷量，保障顶升过程中车身的稳定性。
