可移动车轮连接固定支座结构设计

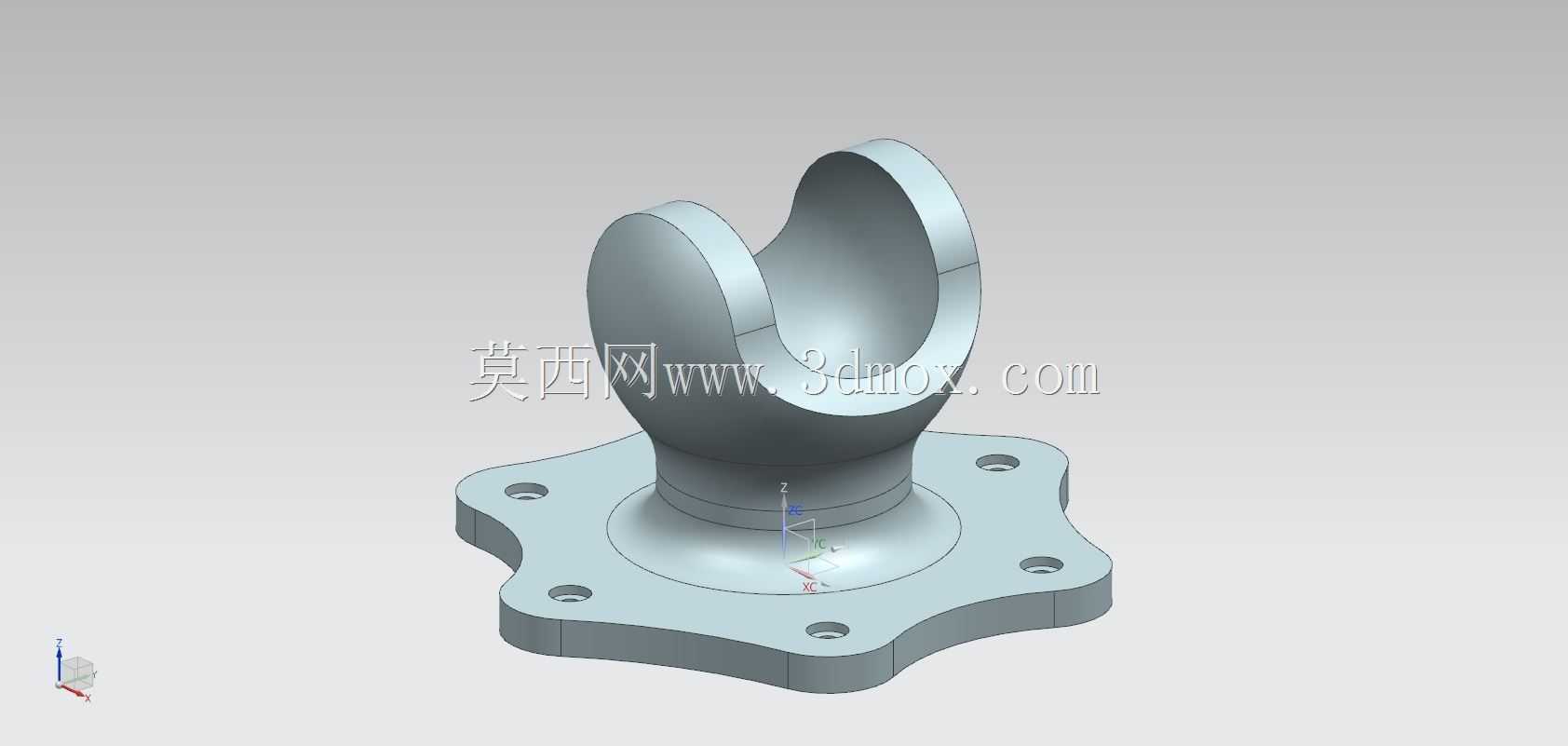

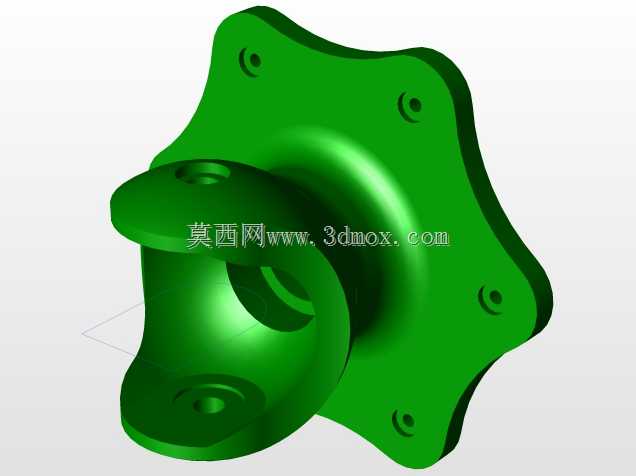

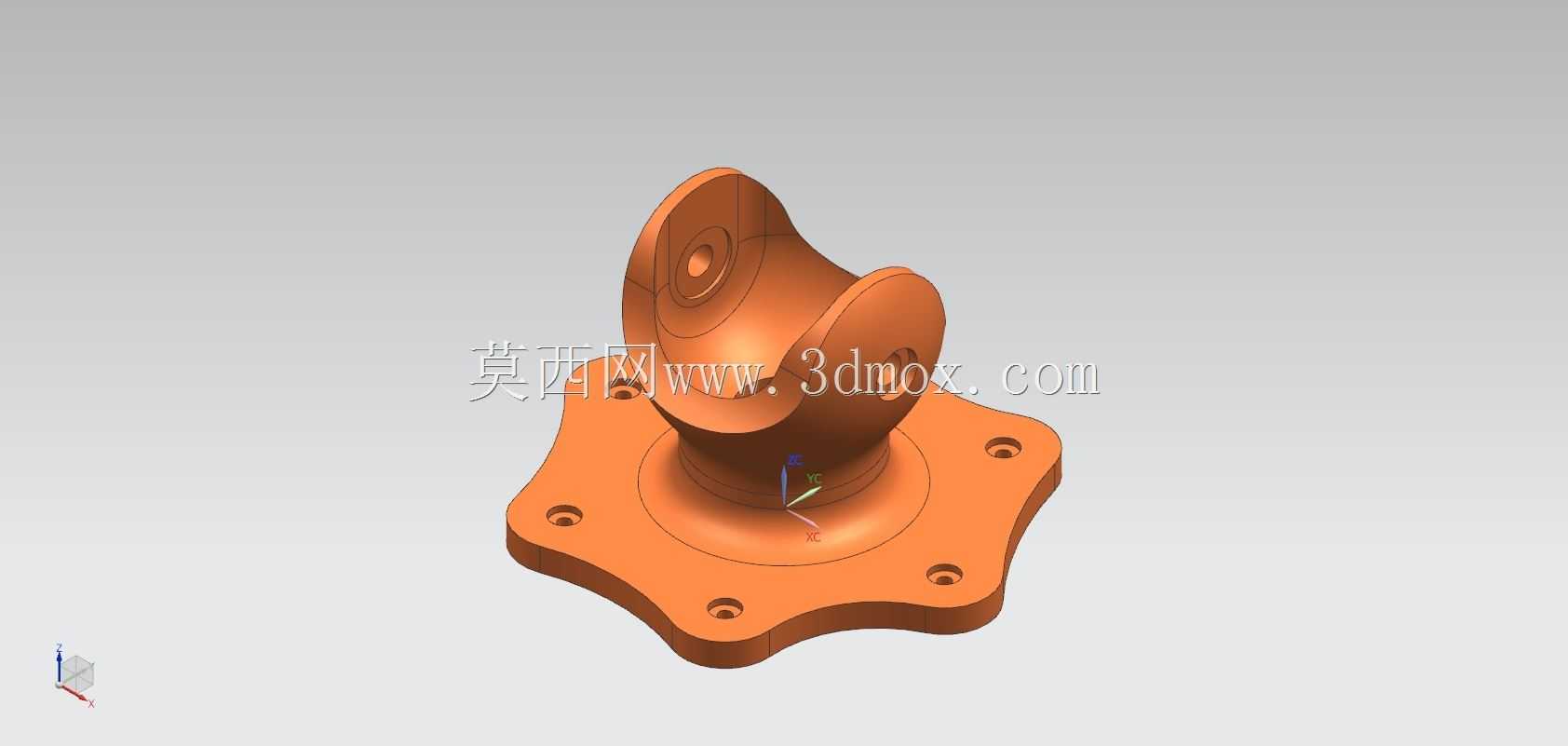

在移动类工业设备、短途转运工装以及非道路行走小型机具的轮组装配环节，这类固定支座是衔接轮体与设备主体机架的核心受力构件，日常作业中需要同时承担设备竖向静载荷、行进过程中的冲击动载荷，以及转向时产生的横向剪切力，其结构合理性直接决定轮组运行的稳定性与整机的移动安全性。从结构设计逻辑来看，该构件采用一体化铸造成型的主体结构，避免了多零件拼接带来的装配间隙与应力集中问题，主体分为法兰安装面与轮体铰接座两个功能区域。法兰安装面采用六瓣式异形轮廓设计，相较于常规圆形法兰，这种轮廓在保证六个安装孔位均匀分布的前提下，有效削减了非受力区域的材料冗余，既降低了构件整体自重，也减少了铸造环节的材料消耗，六个安装孔沿法兰中心周向均匀排布，可通过螺栓与设备机架底部的安装面实现刚性连接，孔位的沉台设计能够让螺栓头完全嵌入构件内部，避免螺栓外露造成的剐蹭与锈蚀问题。轮体铰接座部分采用对称的双耳式结构，两个同轴的铰接孔分别设置在上下耳板位置，孔位加工时严格保证同轴度公差，避免轮轴安装后出现卡滞、偏磨的问题，铰接座与法兰连接的过渡区域采用大圆弧曲面过渡，能够将轮组传递来的载荷均匀分散到整个法兰安装面，避免直角过渡带来的应力集中断裂风险。从安装边界来看，法兰面的外接圆尺寸适配多数中小型移动设备的底部安装空间，铰接座的开档尺寸匹配常规直径的活动轮组安装宽度，铰接孔的孔径适配标准规格的轮轴与配套轴承，不需要额外进行定制化加工即可完成与标准轮组的适配装配。实际应用中，这类固定支座可适配工业转运推车、移动式作业平台、小型仓储拣选车等多种需要配置活动轮的设备，安装时仅需将法兰面与机架底部的安装基准面对齐，穿入固定螺栓按对角顺序拧紧至规定扭矩，再将轮轴穿入铰接孔完成轴向固定即可投入使用，日常维护仅需定期检查铰接孔的磨损量与固定螺栓的预紧力，不需要复杂的保养流程。设计过程中针对受力薄弱的过渡区域做了加厚处理，通过有限元受力校核，在额定载荷下该区域的最大应力远低于常用铸钢材料的屈服强度，能够满足长期反复载荷下的使用强度要求，不会出现开裂、变形等失效问题。
