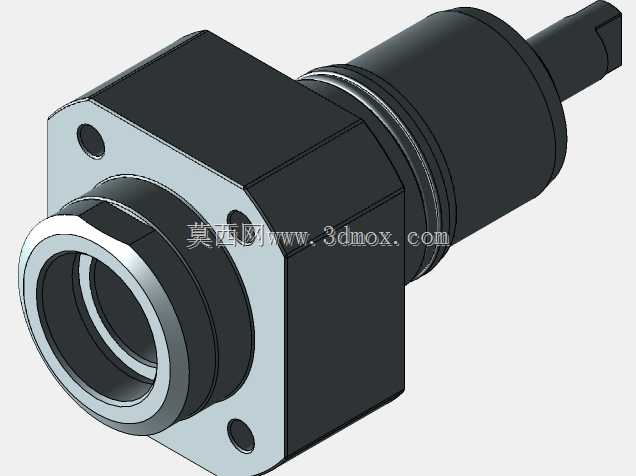

Heimatec X轴带支架钻孔铣削动力头

这款X轴带支架的钻孔铣削动力头，是车铣复合加工设备上的核心功能附件，主要适配搭载动力刀塔的数控车床，承担工件侧端面的钻孔、铣削、攻丝等复合加工工序，能在工件一次装夹的前提下完成多工序加工，大幅减少二次装夹带来的定位误差，提升复杂回转类零件的加工精度与生产效率。从结构设计来看，主体采用方形安装法兰作为定位基准，法兰面预留三个对称分布的安装孔，可与刀塔安装位实现精准贴合定位，安装时通过螺栓锁紧即可保证动力头与机床主轴的同轴度公差，安装边界紧凑，不会与刀塔上其他相邻刀位产生运动干涉。动力输出端采用标准ER弹簧夹头接口，可适配不同直径的钻铣刀具，锁紧后刀具径向跳动控制在合理范围内，能满足精加工的精度要求。传动部分内置高精度轴承组，可承受铣削加工时的径向与轴向复合载荷，长时间高速运转也能保持稳定的输出精度，避免加工过程中出现振刀、让刀的问题。侧置的输入轴通过万向传动结构与刀塔内部动力输出端连接，可将机床的旋转动力平稳传递到前端刀具端，传动效率高，运转噪音低。外部壳体采用合金钢材质加工，表面做发黑防锈处理，既保证了壳体的结构强度，又能适应加工车间多切削液、多金属碎屑的恶劣工作环境。在实际选型应用中，这类带支架的X轴动力头多用于带Y轴功能的车铣复合机床，可完成偏心孔加工、平面铣削、键槽铣削、径向攻丝等常规车床无法实现的加工工序，常见于汽车零部件、液压元件、精密五金零件的批量加工场景。建模过程中严格还原了实物的安装尺寸、接口规格与外部轮廓，所有配合面的尺寸公差都按照实际加工要求做了对应预留，可直接用于机床虚拟装配调试、加工路径仿真验证，也能作为非标动力头设计的参考原型，帮助设计人员快速完成同类产品的结构优化与改型设计，缩短产品开发周期。
