多孔折弯式钣金安装托架结构设计

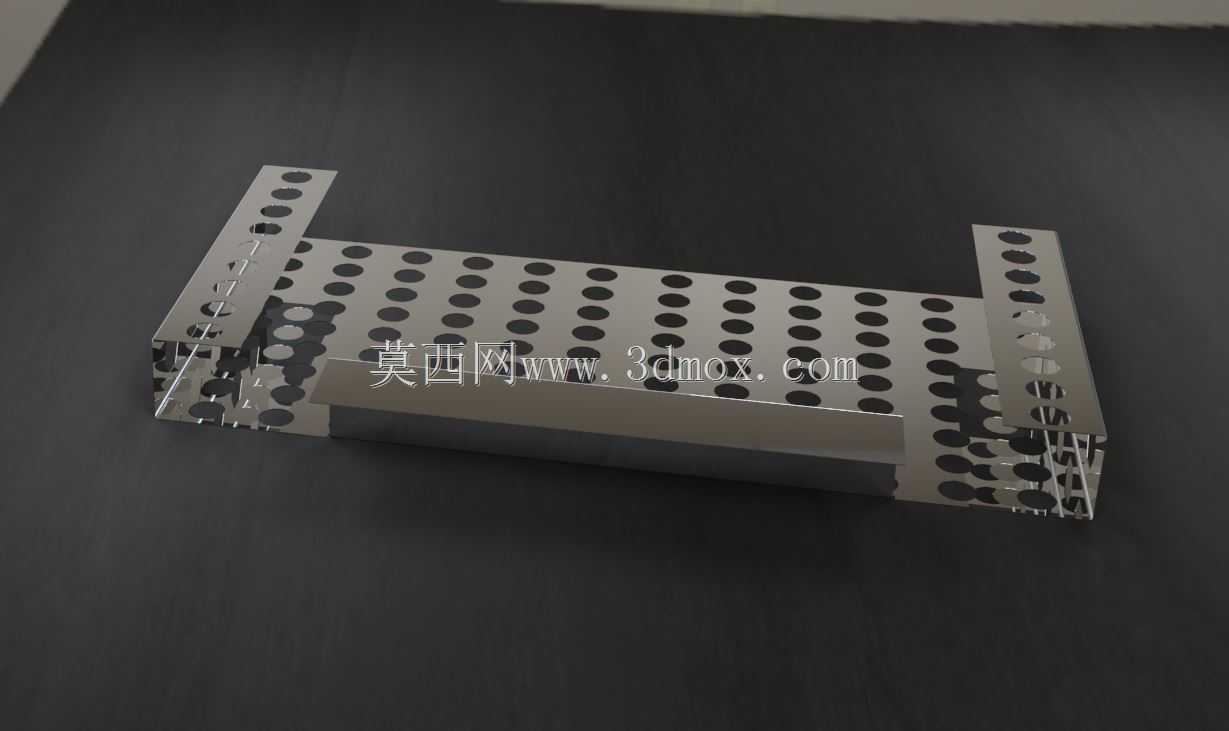

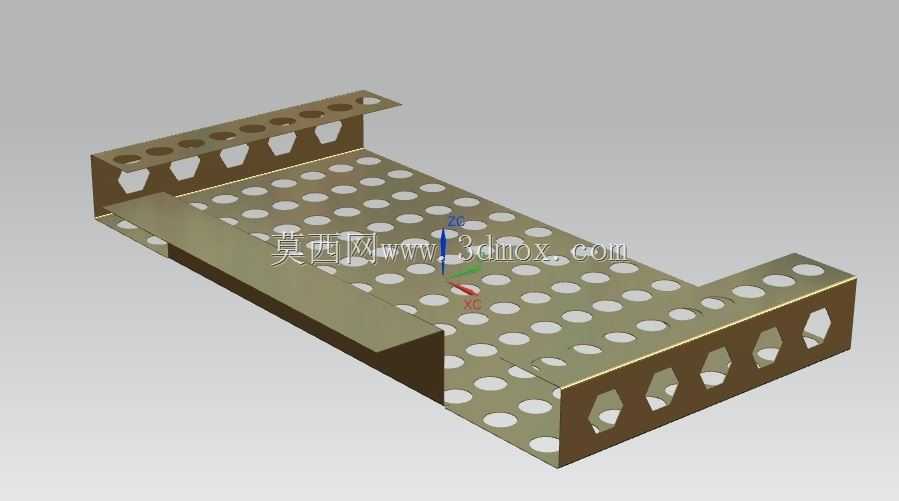

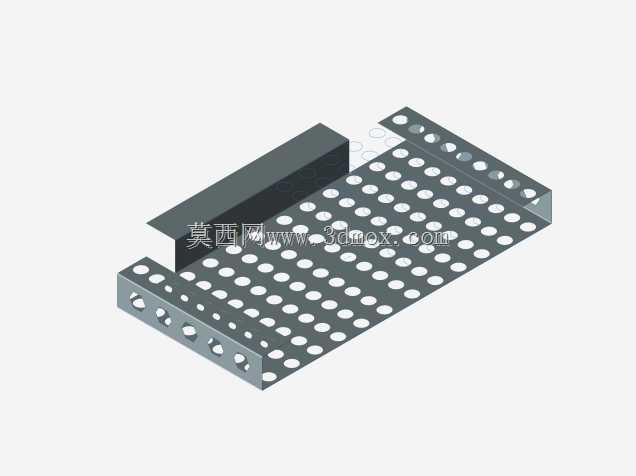

这款带密集冲孔的折弯钣金件，多应用于通讯机柜、工控机箱内部的板卡承托场景，也可作为小型电控模块的安装承载支架，在嵌入式设备、工业控制终端的内部装配环节使用率较高。从实际装配需求出发，主体底板采用整面均匀排布的圆形冲孔设计，一方面能大幅降低钣金件自身重量，减少整机的无效载荷，另一方面可形成连续的通风散热通道，让安装在托架上的发热元器件工作时产生的热量能通过孔洞快速散出，避免局部积热影响元器件使用寿命。两侧向上折弯的翻边结构，并非简单的加强设计，翻边上加工的异形长孔与圆孔，既可以作为相邻托架拼接时的定位连接孔，也能配合机箱内部的导轨卡槽实现托架的抽拉式安装，翻边的折弯高度经过匹配常规机箱内部的安装间隙设定，不会与机箱侧壁的走线槽产生干涉。前端延伸出的折弯压边，主要用于限制安装在托架上的模块前后窜动，压边的折弯角度控制在90度直角，边缘做了去毛刺处理，避免装配时划伤操作人员或损坏模块外层的绝缘保护层。设计阶段优先考虑了钣金加工的工艺可行性，所有折弯处的内R角匹配常规钣金折弯模具的参数，不需要定制特殊刀具即可完成折弯加工，所有冲孔的孔间距都预留了足够的材料宽度，避免冲压加工时出现孔位变形、板材撕裂的问题。安装边界上，托架的整体宽度适配标准19英寸机柜的内部安装净空，长度方向可根据实际搭载的模块尺寸做同比例缩放，底板上的冲孔间距保持统一模数，不管是安装PCB板卡还是小型电源模块，都能通过孔位配合扎带或微型螺丝实现快速固定，不需要额外在板材上二次钻孔。两侧翻边的安装孔位高度与常规机箱层架的安装螺柱高度对齐，装配时不需要额外调整安装件位置，能有效提升现场装配的效率。板材选用常规冷轧钢板，表面可根据使用场景做喷塑或镀锌处理，适配不同工况下的防腐蚀、防静电需求，整体结构没有复杂的焊接工序，所有结构通过冲压、折弯两道核心工序即可成型，加工成本可控，适合批量生产应用。
