工业搅拌设备用蓝色框架式搅拌翼结构

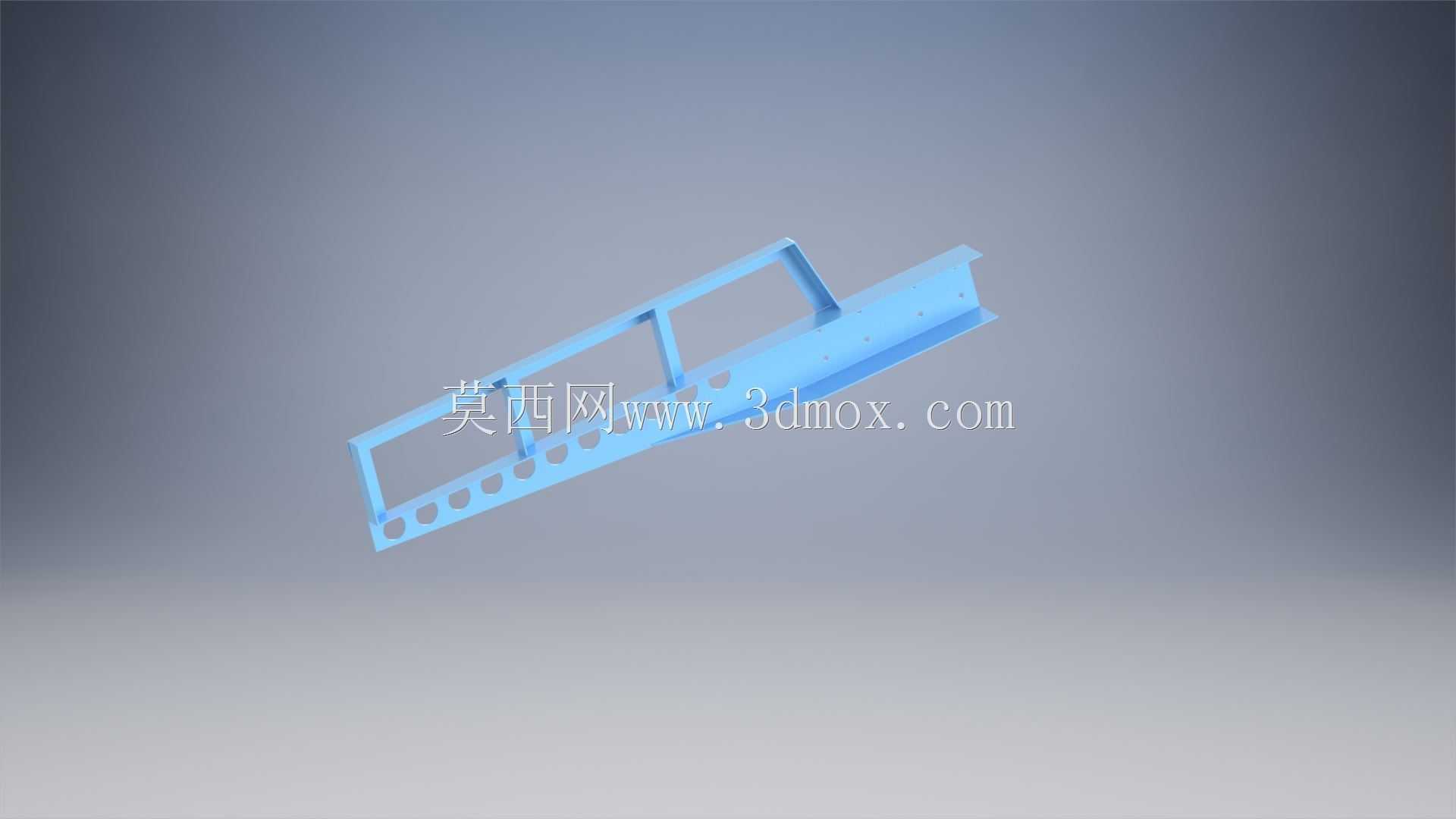

　　该搅拌翼主要应用于工业混合搅拌工况，适配中低粘度流体的混匀作业场景，常见于化工配料、食品浆料调制、建材助剂混合等生产环节，作为搅拌设备的核心做功部件，直接决定介质的混合均匀度与搅拌作业效率。从结构设计来看，整体采用长条形框架式构型，主体承载梁为等截面平直结构，沿梁体长度方向均匀排布多组圆形通孔，这类开孔设计并非单纯减重，而是在搅拌过程中允许部分流体从孔道穿过，降低翼体旋转时的正面流体阻力，同时打破翼面附近的层流边界层，避免介质在翼表面积附结垢，尤其适合含少量固体颗粒的悬浮液混合工况，减少长期运行后的积料残留问题。翼体上部设置两组垂直于主承载梁的支撑立板，立板与主梁采用一体化折弯或焊接成型，保证整体结构刚性，

　　支撑立板顶端预留与搅拌主轴连接的安装位，安装位的孔位公差按照H7级精度设计，可适配常规直径的搅拌主轴，安装时通过平键传递扭矩，避免旋转过程中出现翼体打滑偏移的问题。从安装边界来看，翼体的整体长度需匹配搅拌罐体的内径，设计时预留翼端与罐壁的安全间隙为罐体直径的3%-5%，既避免旋转时剐蹭罐体内壁，也能减少罐壁附近的搅拌死区，让罐内介质形成整体循环流态。翼体的工作角度经过反复校核，主工作面与旋转平面呈5度倾角，旋转时可同时产生径向推流与轴向升流，让罐底的重质组分被向上带动，表层的轻质组分被向下卷入，避免出现分层沉淀的问题。相较于传统桨叶式搅拌部件，这种框架式长条形搅拌翼的作用覆盖范围更大，单组翼体即可覆盖罐体轴向的大部分作业区间，

　　无需在主轴上叠加多层桨叶，既降低了主轴的承载负荷，也减少了设备整体的装配零件数量，后期维护清理时只需拆卸翼体与主轴的连接紧固件即可整体取出，清理翼面残留的介质十分便捷。在结构强度校核阶段，针对翼体根部的应力集中区域做了圆弧过渡处理，避免长期受交变扭矩作用出现焊缝开裂或者结构变形，可适配转速在60-120rpm区间的搅拌工况，满足多数常规工业混合生产的载荷要求。
