工业传动用辐条式5V槽皮带轮结构

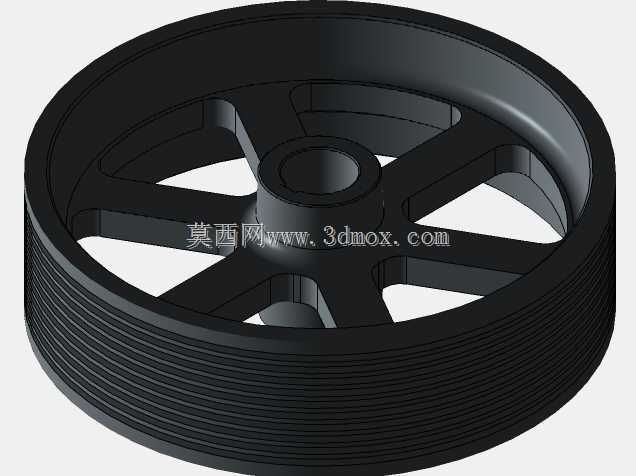

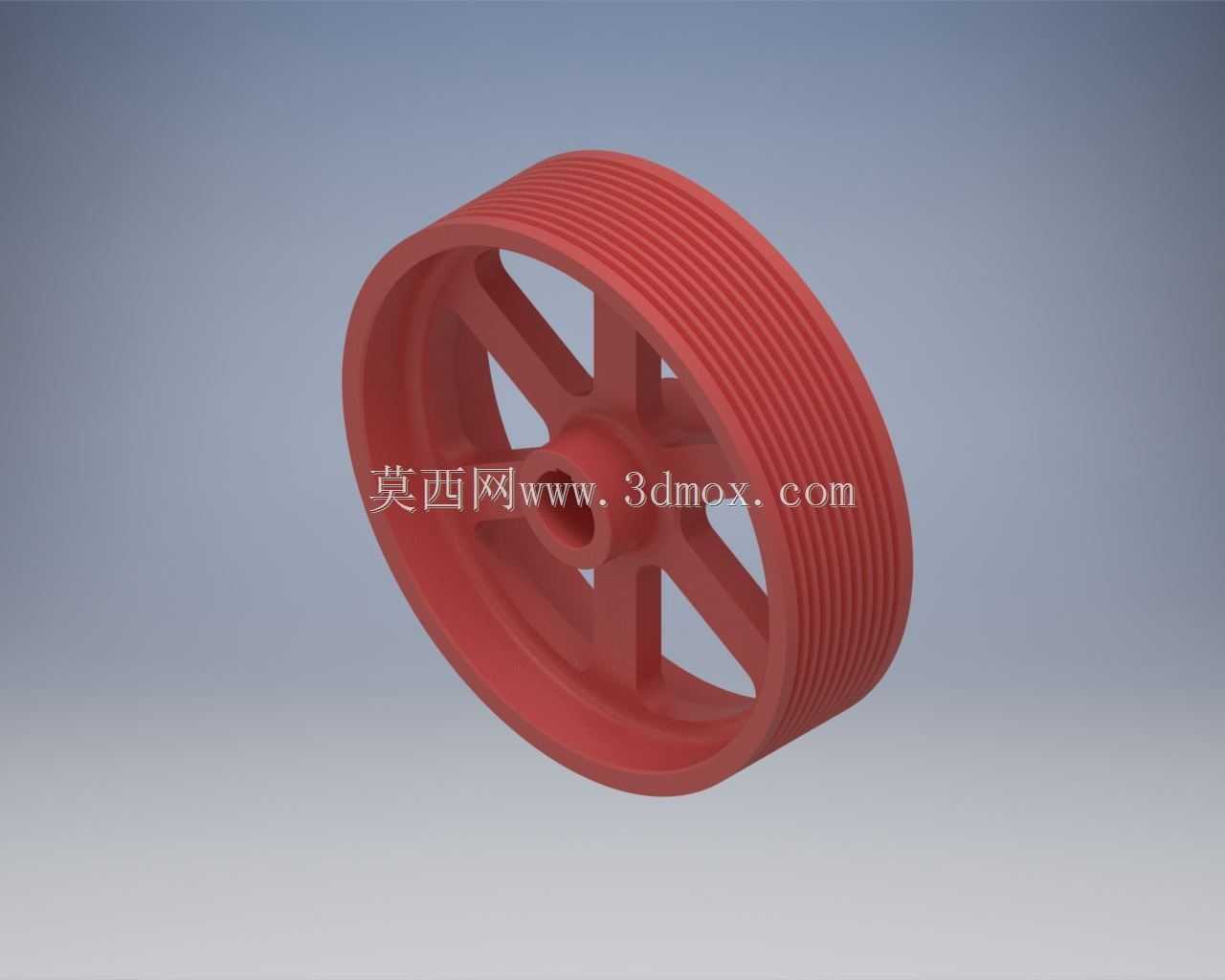

　　这款带轮针对5V型三角带传动场景设计，常见于工业风机、物料输送设备、中小型机床主轴传动、农用加工机械的动力传递环节，适配多楔带并列排布的高扭矩传动工况，可在常规环境温度下长期稳定传递旋转动力，抵消部分传动过程中的轴向窜动与振动冲击。轮体采用辐条式镂空结构设计，并非实心轮坯结构，这种设计思路首先是为了降低轮体自身转动惯量，在设备启停、正反转切换过程中减少惯性冲击对电机输出轴、轴承座的载荷，同时镂空结构可在高速旋转时形成一定的空气导流效果，带走带与轮槽摩擦产生的部分热量，延缓橡胶带的热老化速度，延长传动带更换周期。轮缘部分加工有多道平行的5V标准带槽，槽型角度、槽深尺寸严格匹配对应型号三角带的截面参数，保证带与轮槽的接触面积足够，

　　避免传动过程中出现打滑、跳带问题，槽面加工粗糙度控制在合理区间，既不会因过于粗糙加剧带的磨损，也不会因过于光滑降低摩擦传动效率。轮毂部分设计有标准通孔安装位，可适配对应直径的电机轴或设备输入轴，轮毂与轮缘之间通过六根均匀分布的辐条连接，辐条截面采用等强度设计，从轮毂端向轮缘端平滑过渡，在保证整体结构强度、可承受额定传动扭矩的前提下，尽可能去除多余材料，降低轮体整体重量，减少原材料消耗。安装时需注意带轮的端面跳动、径向跳动公差控制，安装到位后需校验带的张紧力，避免张紧力过大加剧轴承受力，或是张紧力不足导致传动打滑。轮体的安装边界需预留足够的带轮拆装空间、传动带张紧调节行程，同时要保证轮槽中心与对应配对带轮的槽中心处于同一平面，

　　避免偏角导致带的单侧异常磨损。这类辐条式带轮相比实心带轮，在中大直径规格的传动场景中优势明显，既满足传动强度要求，又兼顾轻量化、散热性需求，适合长期连续运行的工业传动场景使用，在结构设计时还可根据实际安装需求，在轮毂位置加工键槽、顶丝孔，实现与轴的周向、轴向固定，保证传动过程中轮体与轴无相对转动，动力传递稳定可靠。
