三翼式法兰连接电机设备支撑座

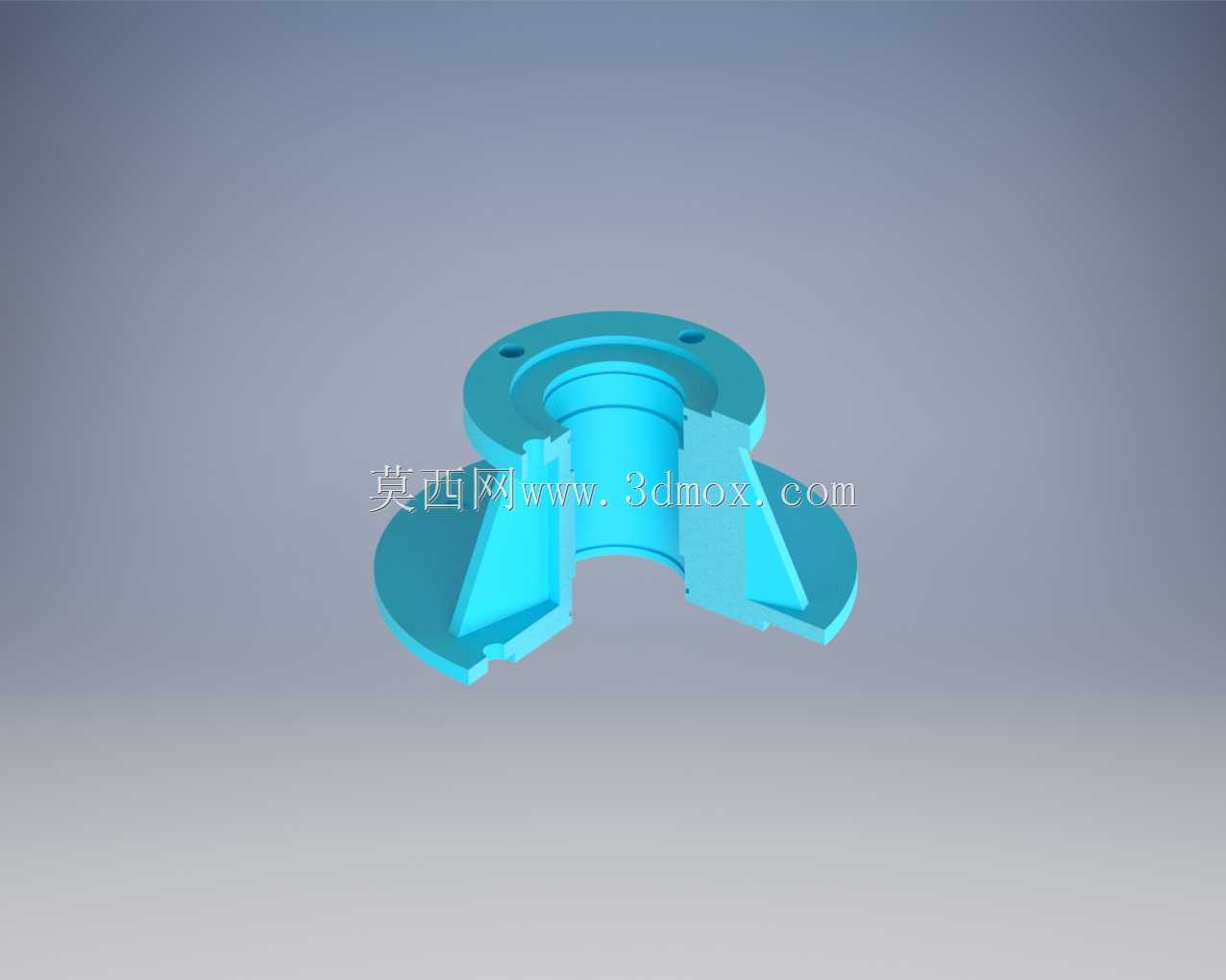

　　这类三翼式支撑结构主要应用在中小型动力设备的安装固定场景，常见于自动化生产线的动力单元架设、小型试验台的电机搭载、非标设备的动力输出端定位环节，核心作用是承接电机类回转动力部件与安装平台的连接载荷，抵消设备运行过程中产生的径向振动与轴向窜动，避免动力部件运行时出现位置偏移，保障动力输出的同轴度稳定性。从结构设计逻辑来看，上部带安装孔的法兰盘是核心对接界面，法兰端面的通孔按照常规小功率电机的安装孔位排布做适配，可直接与电机端盖的安装止口配合，中部的筒状结构是主要的承力载体，筒体内径预留了电机输出轴的避让空间，避免轴系转动时与支撑结构发生剐蹭干涉。下部延伸出的三个翼状支撑脚呈120度均匀分布，

　　这种排布方式相比四脚支撑能在同等耗材用量下获得更优的支撑稳定性，三个支撑脚的端面共面度在设计时做了严格公差控制，安装时不需要额外做大面积的平台铣平加工，只要安装基准面平面度达到常规机加工面要求即可完成固定，每个支撑翼上都预留了沉头安装孔，可通过内六角螺栓将整个支撑座锁固在设备平台或者机架安装面上，沉孔设计能让螺栓头完全埋入支撑翼内部，不会突出安装面干涉其他周边部件的布置。在设计建模过程中，首先要确定对接电机的法兰止口尺寸、安装孔位分布圆直径，再根据电机的额定输出扭矩、运行振动加速度计算支撑结构需要的截面厚度，三个支撑翼的倾斜角度经过受力仿真优化，既保证支撑脚有足够的展开跨度提升抗倾覆能力，又不会因为翼片过长导致结构刚性不足，

　　翼片与中部筒体的连接位置做了圆弧过渡处理，避免应力集中在长期振动工况下出现焊缝或者结构开裂问题。安装边界方面，上部法兰的外径要比对接电机的安装端盖外径小2-3mm，方便安装时对位调整，三个支撑脚的外轮廓最大直径控制在法兰外径的1.8倍左右，既不会占用过多安装平台空间，又能保证支撑的抗倾覆力矩满足1.5倍额定载荷下的稳定性要求，中部筒体的高度根据电机输出轴需要的伸出长度确定，筒壁厚度根据承载的电机重量做匹配，针对10kg以内的小型电机，筒壁厚度取4-6mm即可满足强度要求，支撑翼的厚度与筒壁保持一致，整体结构采用一体成型或者焊接后去应力处理，能有效降低长期运行后的结构变形量。
