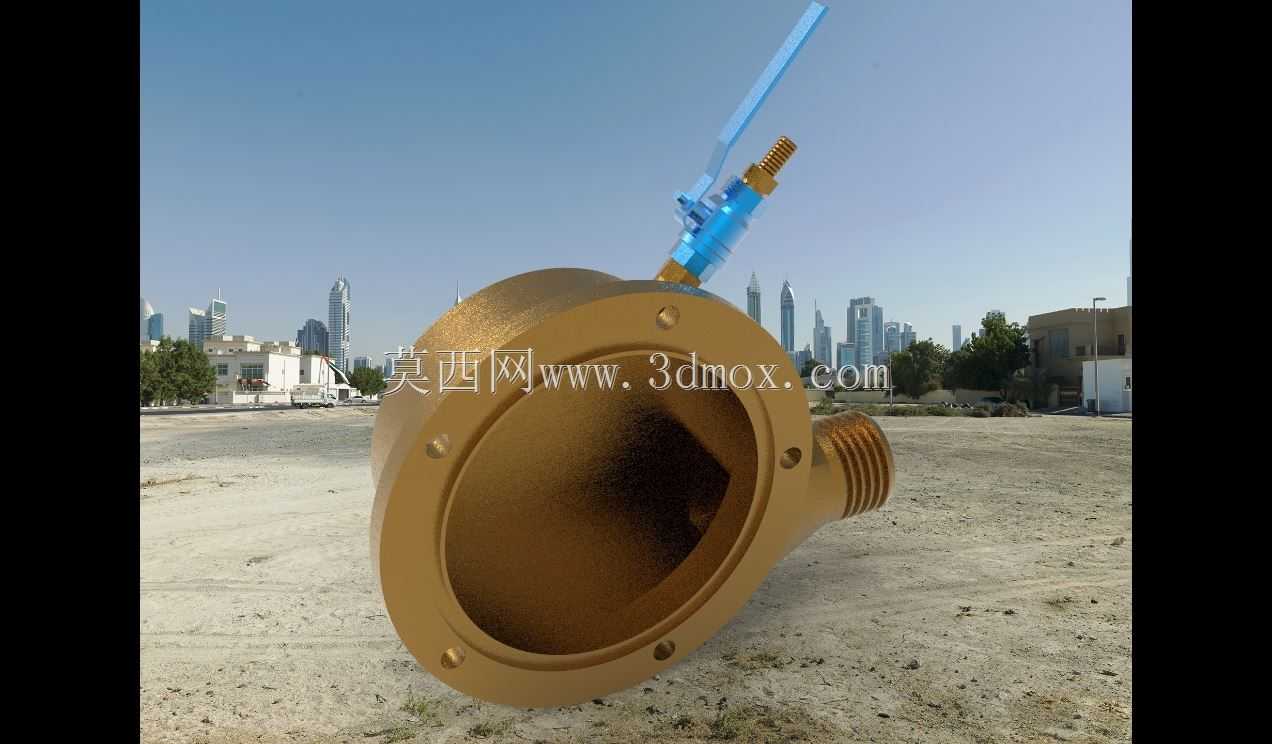

带侧接接口与放气阀的黄铜壳体结构

　　该结构件主要应用于小型流体管路的终端转接场景，常见于民用供水支路、小型气动回路、实验室低压流体输送系统中，作为管路转角处的转接承压件使用，可实现主管路与侧支小口径管路的连通，同时集成的顶置阀件可完成管路内滞留空气的排放作业，避免气阻影响流体输送效率。从功能特性来看，主体采用铸铜材质加工，内壁做光滑过渡处理，减少流体流经时的阻力损失，大端法兰盘沿周向均匀布置安装孔，可通过螺栓与对应口径的管路法兰实现密封对接，密封面预留有密封垫片安装槽位，安装时可适配橡胶或四氟密封垫片，满足低压工况下的密封要求。侧置的外螺纹接口为标准管螺纹规格，可直接对接小口径软管或硬管支路，无需额外转接接头，减少管路连接的泄漏点。顶置安装的小型针阀结构，

　　阀杆做密封填料处理，可通过顶部拨杆控制阀芯开度，在管路充液初期排出内部积存的空气，避免管路运行过程中出现振动、流量不稳等问题，也可在检修时作为小型泄压口使用，释放管路内残存的压力。设计过程中，首先根据管路通流能力确定主体腔室的内径尺寸，保证通流面积满足支路流量要求，法兰盘的安装孔中心距严格遵循对应通径的管路法兰标准，避免现场安装时出现孔位错位无法对接的问题。壳体壁厚根据承压要求计算取值，铸铜材质的许用应力对应1.6MPa以下的工作压力，壁厚取值保留足够的安全余量，同时在法兰与主体腔室的衔接位置做圆角过渡，减少应力集中，避免长期承压后出现开裂问题。侧接接口与主体的衔接位置做加厚处理，抵消接口安装时的拧紧力矩对壳体造成的应力影响，

　　顶置阀座的安装孔与主体一体铸造成型后再做机加工，保证阀座与主体的同轴度，避免阀件安装后出现密封失效。安装边界方面，大端法兰的外径尺寸适配同通径的标准法兰，安装时需预留螺栓拆装的操作空间，侧接接口外伸长度控制在合理范围，避免与周边管路部件发生干涉，顶置阀件的拨杆操作行程范围内无遮挡，保证手动操作时的活动空间充足。整体结构无复杂异形曲面，铸造成型后仅需对密封面、螺纹、安装孔做机加工，加工工序简单，成品率高，适合批量生产应用。
