带轴开槽式传动滚筒结构设计

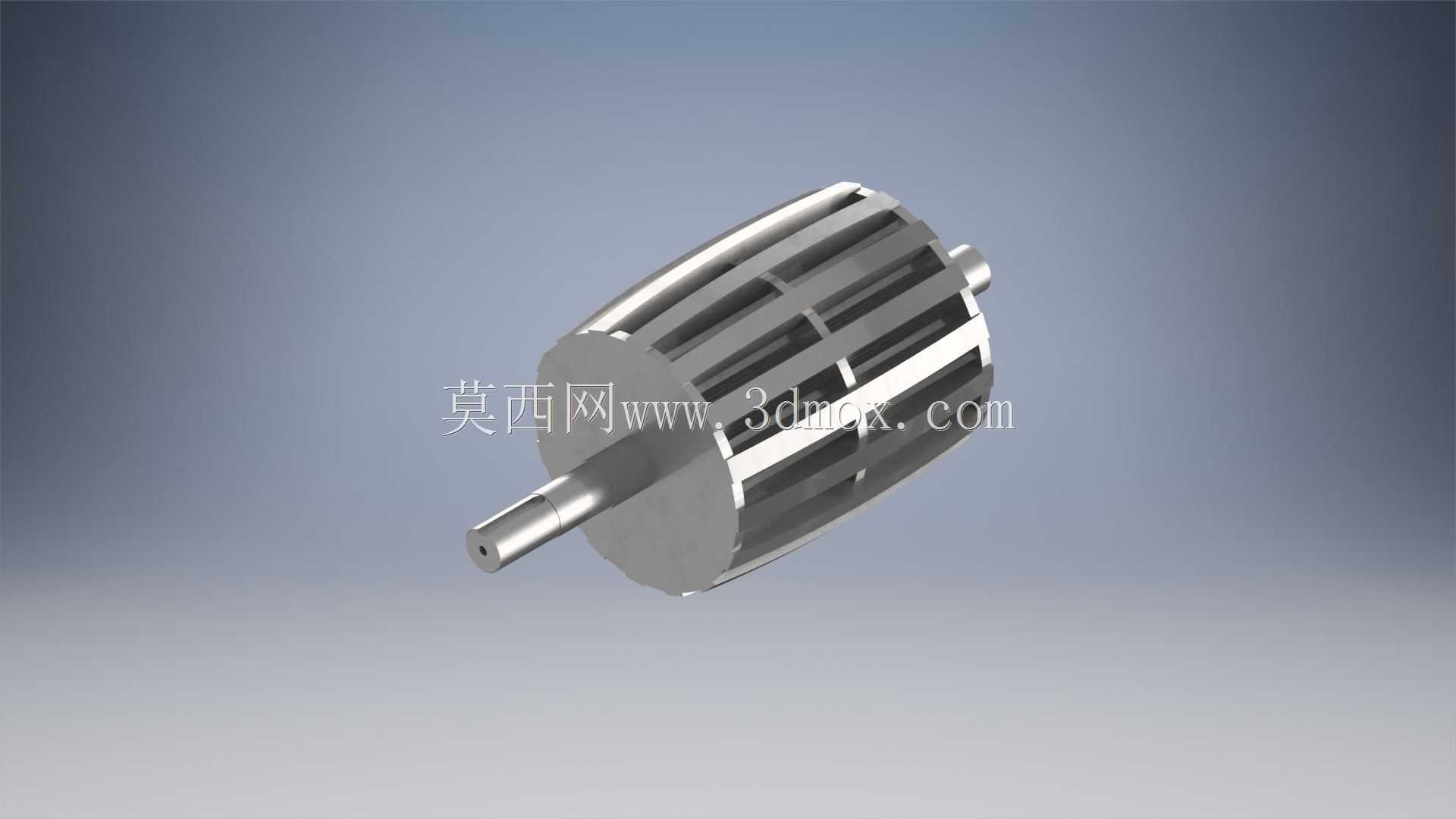

　　这款带轴开槽式滚筒，是输送传动系统里的核心执行部件，常见于轻型皮带输送线、小型物料分拣设备、陶瓷加工生产线的物料传输工位，也可适配电子组装线的工件载具输送场景，承担承载输送面张力、传递驱动扭矩、保障输送带走偏量控制在合理区间的作用。从结构设计逻辑来看，主体采用一体式辊体加两端伸出轴的布局，辊体外周均匀开设轴向通槽，并非单纯的减重设计，这类槽结构一方面可以增大辊面与输送皮带或者工件接触面的摩擦力，避免输送过程中出现打滑丢转的问题，另一方面在陶瓷加工这类有粉尘碎屑的工况下，槽道可以容纳掉落的细小颗粒，防止颗粒卡滞在辊面与皮带之间造成皮带磨损或者输送跳动。两端伸出的轴段做了阶梯轴设计，靠近辊体的轴肩位置直接作为轴承安装的定位基准，

　　省去了额外的轴套定位零件，装配时可以直接将轴承压装到轴肩位置，既减少了装配工序，也能保证两端轴承的同轴度，降低辊体转动时的径向跳动量。安装边界方面，两端轴段的直径匹配常用的微型带座轴承尺寸，安装时不需要额外定制轴承座，直接选用标准件即可完成固定，辊体的有效工作宽度覆盖常规轻型输送线的带宽范围，伸出轴的长度预留了链轮或者同步带轮的安装空间，不需要额外加工轴段就可以完成动力输入端的连接。设计时特意将辊体的槽口边缘做了小圆弧倒角处理，避免尖锐棱边刮伤输送皮带的背面，延长皮带的使用寿命，同时辊体与轴的连接采用过盈配合加周向定位销的结构，相比键连接的方式，不会在轴表面开设键槽造成应力集中，能承受更大的交变扭矩，适合频繁启停的输送工况。

　　在实际选型适配时，需要注意辊体的外径决定了最小包角，搭配驱动轮使用时要核算皮带的包角是否满足传动要求，两端轴的同轴度公差控制在0.02mm以内，转动时的动平衡等级满足轻型输送设备的使用要求，不需要额外做动平衡校正就可以在每分钟数百转的转速下平稳运行，不会出现明显的振动问题。这类开槽滚筒相比光面滚筒，在潮湿或者有少量粉尘的工况下适应性更强，不会因为辊面附着水膜或者粉尘导致摩擦力下降，输送过程的速度稳定性更好，也能减少日常维护时清理辊面的频次。
