透明结构展示V8发动机三维建模作品

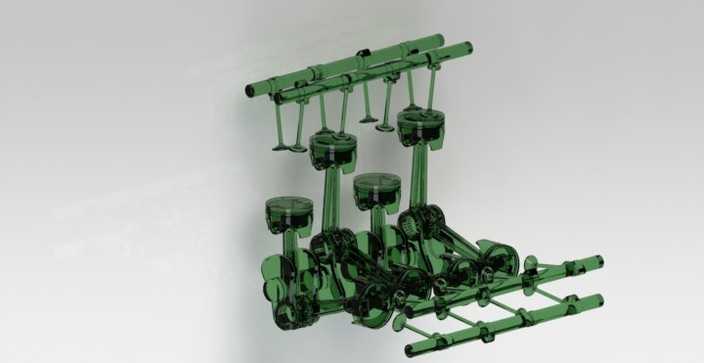

本作品为V型八缸内燃机的全结构三维建模成果，建模过程中严格遵循V8发动机的经典布局参数，以90度夹角的两列气缸排布为核心基准，完整还原了内燃机从配气端到动力输出端的全部机械结构。建模阶段采用自顶向下的设计思路，先搭建整机的骨架定位基准，确定曲轴主轴颈、连杆轴颈的相对位置与偏心距，再依次完成活塞、连杆、曲轴、气缸体、气门组件、凸轮轴、进排气歧管等核心零件的独立建模，所有零件间的装配约束完全匹配真实发动机的运动逻辑，可直观呈现活塞往复运动、连杆摆动、曲轴旋转、气门随凸轮轴定时启闭的完整传动关系。材质设置上选用半透明深绿色工程塑料质感作为整机统一材质，通过调整材质的透明度、折射率与漫反射参数，在不遮挡内部结构的前提下清晰区分不同零件的轮廓边界，既避免了实体材质对内部传动结构的遮挡，也让整体视觉效果整洁统一，能够清晰展示每一处结构的连接关系与运动路径。渲染阶段采用柔和的均匀漫反射光源，避免强反光造成的结构细节丢失，同时通过轻微的环境阴影强化零件的空间层次感，让曲轴的平衡配重、连杆的杆身截面、气门的弹簧结构、挺柱的传动路径等细节都能清晰呈现。设计过程中重点还原了V8发动机的经典结构特征，包括十字曲轴的配重布局、每缸四气门的配气排布、等长进气歧管的走向设计，所有零件的尺寸比例均参考量产V8发动机的通用参数设定，装配间隙符合机械设计的常规公差要求，既保证了结构展示的直观性，也具备机械原理教学演示的实用价值，能够帮助观看者快速理解V型八缸发动机的工作逻辑与各部件的功能作用，清晰展现内燃机将燃油热能转化为旋转机械能的完整结构基础。
