带安装底座的正交三通管路接头结构

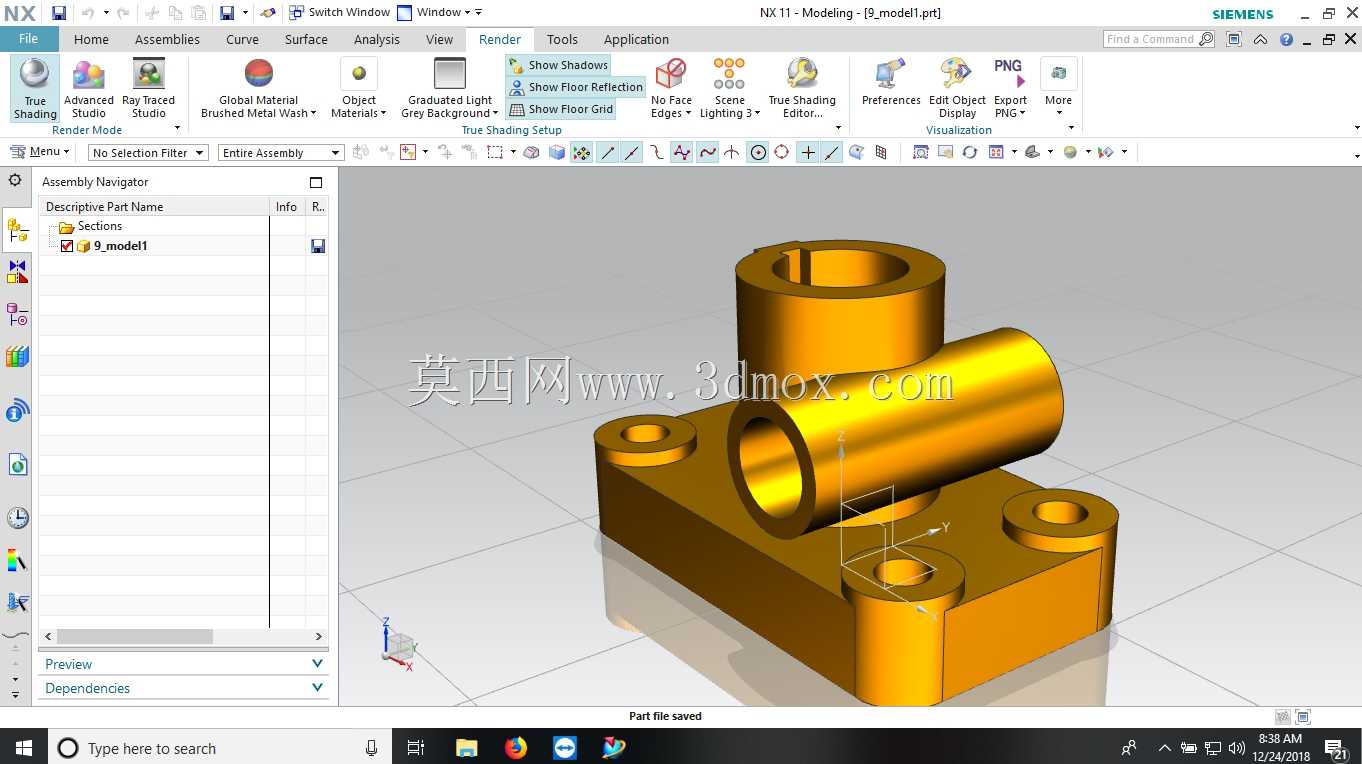

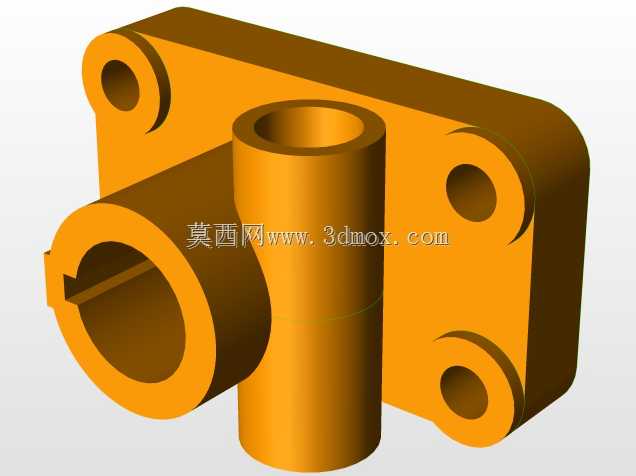

这类带集成安装底座的正交三通管路接头，多应用在液压站油路排布、小型气动控制回路、润滑系统输油支路这类需要分流或合流介质的场景中，实际使用时既承担介质导通的核心功能，也通过一体成型的底座直接完成部件固定，省去额外加装管夹、固定支架的装配工序，能有效压缩管路排布的占用空间。从结构设计逻辑来看，主体采用两个垂直正交的贯通孔道，水平方向的通孔为等径直筒结构，用于对接同管径的外接管路，垂直方向的孔道上端做了内凹止口设计，既可以作为另一路管路的插接定位面，也能加装密封端盖实现单路封堵，适配不同的管路走向需求。底部的安装基座为方形结构，四个角位置设置了带沉孔的安装孔，沉孔深度刚好覆盖内六角圆柱头螺钉的头部高度，安装后螺钉头不会突出基座平面，避免和周边其他部件产生干涉，基座和上部的正交筒体之间做了圆角过渡处理，能有效降低介质压力波动时产生的应力集中，避免长期承压后在衔接位置出现开裂渗漏的问题。设计时需要重点把控几个尺寸边界：首先是两个正交孔道的同轴度，尤其是水平通孔的两端管口同轴度公差需要控制在0.02mm以内，否则外接管路对接时会出现别劲现象，长期使用会导致密封件偏磨泄漏；其次是安装孔的位置度，四个安装孔的中心距需要和安装面板上的预制孔位完全匹配，孔位偏差过大会直接导致无法装配；另外垂直孔道和水平孔道的相贯线位置做了微小的圆角打磨处理，能减少介质流经时的紊流现象，降低管路振动和压力损失。实际选型时，这类一体结构的接头相比拼接式的三通接头，密封点数量减少了三分之二，泄漏风险大幅降低，更适合用在压力等级16MPa以下的中低压流体回路中，安装时只需要在基座和安装面之间加装对应厚度的密封垫片，再通过四个螺钉均匀锁紧即可完成固定，后期维护时也不需要拆解周边管路，直接松开安装螺钉就能将整个接头拆下检修，运维效率更高。建模过程中需要注意相贯位置的壁厚均匀性，避免出现局部壁厚过薄导致承压能力不足的问题，同时基座底部的平面需要保证足够的平面度，确保安装后和安装面贴合紧密，不会出现密封间隙。
