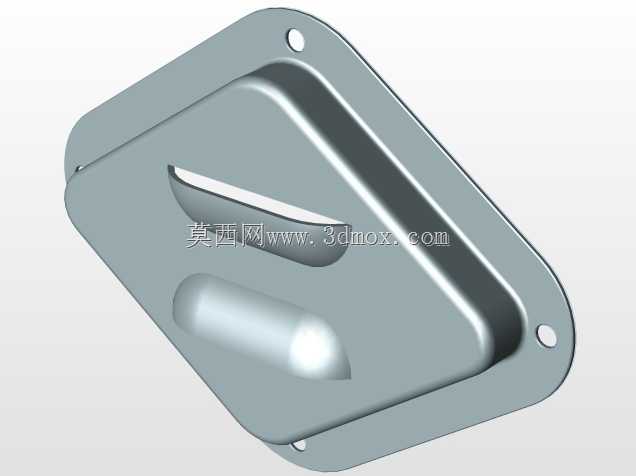

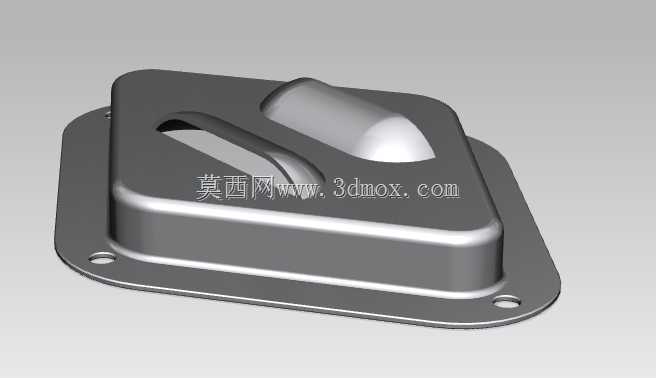

钢制V型安装式钣金结构件

这类V型结构钣金件多应用在需要局部定位支撑、同时兼顾轻量化安装需求的机电设备舱体、小型动力单元护罩配套场景中，日常在户外小型动力设备、车载附属构件、工业控制箱体的配套安装位上十分常见。从实际使用角度看，该构件通过一体冲压成型的V型凸起结构，既可以为配套安装的小型杆件、线束卡扣提供定位避让空间，也能依靠凸起的加强结构提升整体板面的抗形变能力，避免薄钢板在受侧向挤压、安装紧固力时出现凹陷变形。

设计过程中首先要兼顾安装边界的适配性，构件外缘的法兰边采用圆角过渡处理，三个安装孔位沿法兰边均匀分布，孔位间距匹配常规小型设备舱的安装螺柱间距，安装时不需要额外扩孔或者调整安装位，直接通过标准紧固件即可完成固定。板面的长条形避让槽并非随意开设，其位置刚好对应V型凸起的侧方，既可以作为安装时的对位观察口，也能在构件受热膨胀时提供形变释放空间，避免长期温变环境下出现应力集中导致的板面翘曲。

从结构设计思路来看，整个构件没有采用额外的焊接拼接结构，所有特征均通过单张钢板冲压、折弯、成型工序完成，生产环节不需要额外的拼接打磨工序，能有效控制批量生产的精度一致性。V型凸起的端部做了圆弧收边处理，没有尖锐的棱角，一方面能避免安装维护时划伤操作人员，另一方面也能减少应力集中点，提升构件在受振动工况下的抗疲劳寿命。法兰边的折弯圆角经过匹配板材厚度的参数优化，折弯处不会出现板材开裂或者厚度减薄超差的问题，安装后法兰边能完全贴合安装基面，不会出现局部翘缝导致的紧固力不均问题。

实际选型使用时需要注意，该构件的安装基面需要保证平面度在常规钣金安装的公差范围内，紧固时不需要过度施加扭矩，依靠法兰边的贴合面即可实现稳定的支撑定位，V型凸起的内腔可以容纳直径匹配的小型杆件或者定位销，也可以作为走线的避让通道，避免线束被板面棱角磨损。构件表面没有额外的冗余特征，整体结构紧凑，在狭小的安装空间内也能顺利完成装配，不需要预留过大的操作空间，非常适合在设备内部空间紧凑、需要兼顾结构强度与轻量化的安装场景下使用。
