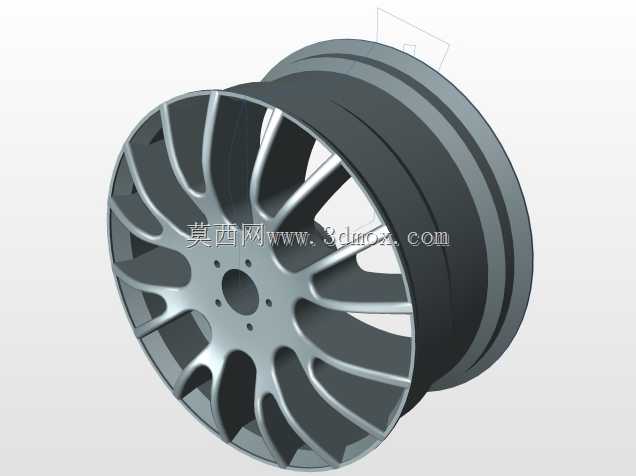

多辐条乘用车铝合金轮毂结构设计

这款轮毂的结构设计首先围绕乘用车行驶的载荷传递需求展开，轮辐采用多辐条分叉式布局，在辐条与轮心安装盘的衔接位置做了渐变加厚处理，避免应力集中导致的疲劳开裂，日常行驶中来自路面的冲击载荷会通过辐条均匀分散到整个轮辋结构，不会在局部形成应力峰值。轮心位置的安装孔位按照常规乘用车五孔螺栓布局设计，孔位周边做了沉台加工余量预留，安装时轮毂与轴头的贴合面可以保证足够的接触面积，避免高速行驶时出现轮毂抖动的问题，中心定位孔的尺寸匹配主流家用乘用车的轴头直径，安装边界上预留了制动系统的避让空间，能够兼容同尺寸规格的通风刹车盘与单活塞浮动卡钳，不会在转向或制动时出现结构干涉。轮辋部分采用常规的深槽轮辋结构，胎圈座的角度与尺寸符合乘用车轮胎的装配标准，拆装轮胎时可以顺利将胎圈卡入轮辋槽内完成操作，轮缘位置做了加厚处理，应对路边停车时的路肩剐蹭也不容易出现变形，日常使用的耐用性更有保障。设计过程中优先考虑了铸造工艺的成型可行性，辐条的壁厚保持均匀过渡，没有出现壁厚突变的结构，避免铸造过程中产生缩孔、冷隔等缺陷，轮辐表面的曲面造型兼顾了空气导流效果，车辆高速行驶时可以引导气流穿过辐条间隙，带走刹车系统产生的热量，降低制动系统的热衰减概率。从安装适配性来看，这款轮毂的偏距设置符合家用前驱乘用车的轮距匹配要求，安装后轮胎不会超出翼子板边界，也不会与内侧的悬架摆臂、减震器产生运动干涉，转向时的最大转角范围内，轮胎与轮拱内衬的间隙都能保持在安全范围，不需要额外加装法兰盘或者调整悬架参数就可以直接替换同规格的原厂钢制轮毂。轮辐的镂空结构在保证结构强度的前提下尽可能降低了整体重量，相比同尺寸的钢制轮毂能够有效降低簧下质量，提升悬架的响应速度，日常行驶的操控灵活性会有明显改善，同时镂空结构也能减少车轮转动时的空气阻力，对降低高速行驶的能耗有一定帮助。
