大众车型后悬架螺纹衬套结构设计

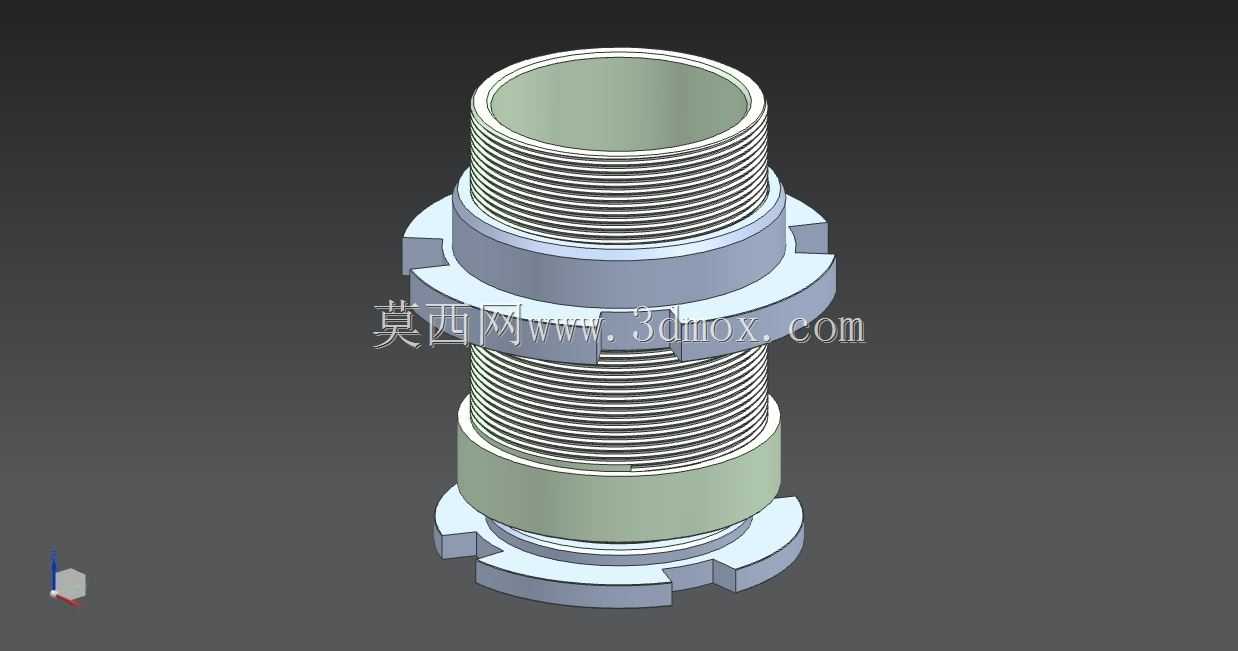

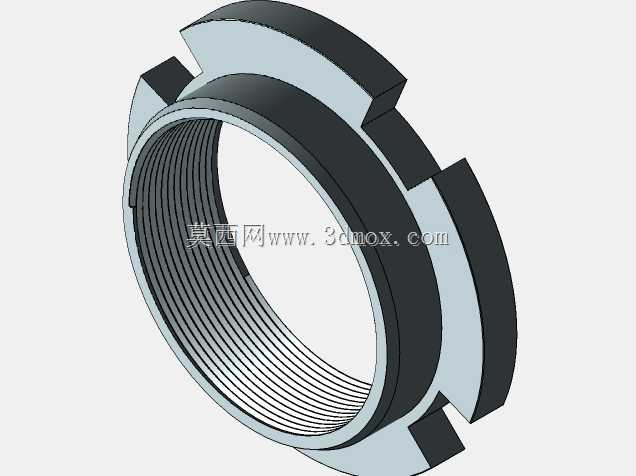

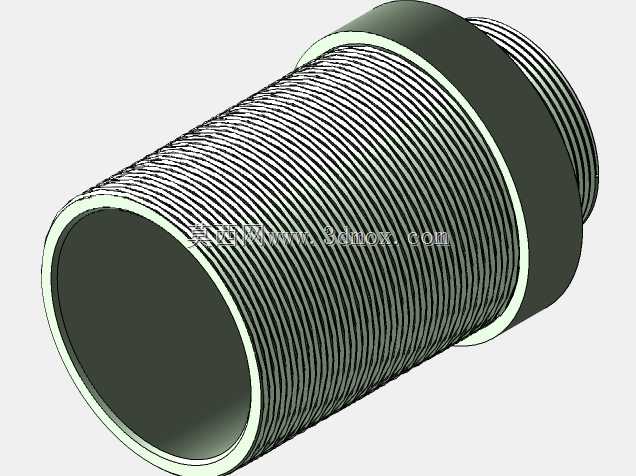

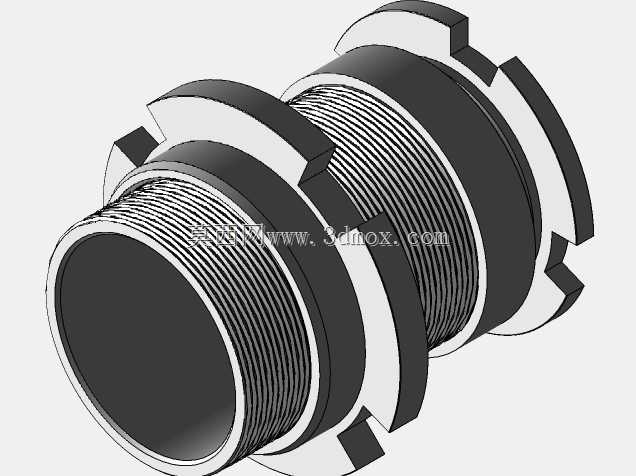

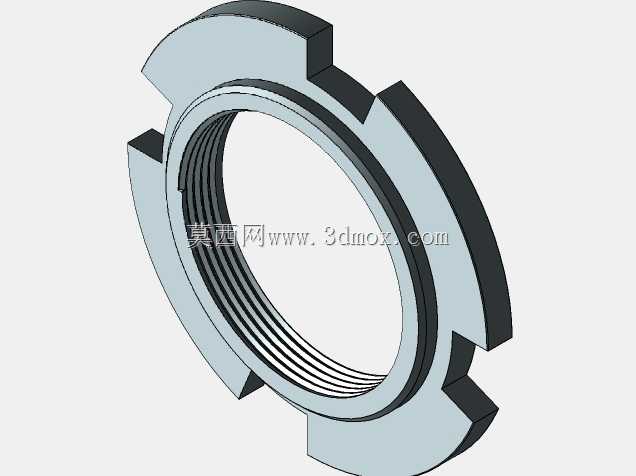

在乘用车辆底盘悬架系统的开发与售后替换环节，螺纹衬套是承担悬架部件螺纹连接、载荷传递与间隙补偿的核心小尺寸零件，本次呈现的衬套结构适配大众捷达、宝来、高尔夫mkIV以及同平台座椅leon车型的后悬架装配场景，属于底盘后悬区域的专用连接构件。从实际装车工况来看，该衬套安装于后悬架与车身副车架、座椅安装基座的衔接位置，日常行驶中需要承受路面传递来的垂向冲击、横向侧倾力以及纵向加速制动力的复合载荷，同时通过自身的螺纹结构实现安装位置的微调，补偿零部件制造公差带来的装配间隙，避免连接部位出现硬接触异响，提升后悬区域的连接刚性与NVH表现。从结构设计逻辑上，该衬套采用两端外螺纹加中部限位法兰的整体式结构，两端螺纹段分别对应悬架摆臂端与安装基座端的内螺纹孔，中部的带缺口法兰盘既是安装时的受力卡位结构，方便工装卡具夹持完成拧紧作业，同时也作为轴向限位面，控制衬套拧入两端安装孔的深度，保证两侧螺纹啮合长度符合设计要求，避免出现啮合不足导致的连接松脱风险。衬套两端的螺纹段直径与螺距经过匹配计算，完全对应目标车型后悬安装位的螺纹规格，安装时无需额外扩孔或攻丝，可直接替换原厂损坏的衬套零件，两端的光轴过渡段与法兰端面的平面度公差控制在装配要求范围内，保证安装后法兰面与安装基座端面完全贴合，不会出现偏载导致的局部应力集中。从安装边界来看，该衬套的整体轴向长度、最大外径完全适配目标车型后悬架的安装空间，安装后不会与周边的减震器弹簧、制动管路、车身钣金发生运动干涉，在悬架全行程跳动过程中，衬套始终处于稳定的受力状态，螺纹连接副不会出现额外的附加弯矩。在建模过程中，该结构完整还原了衬套的螺纹牙型、法兰缺口、端面倒角等细节特征，所有尺寸均参考原厂零件的测绘数据设定，可直接用于底盘结构匹配验证、维修替换件的加工参考，也可作为同平台车型悬架改装时的连接结构选型参考，帮助结构工程师快速完成后悬连接部位的方案校核，减少重复测绘建模的工作量。
