辐条式镂空结构工业传动车轮

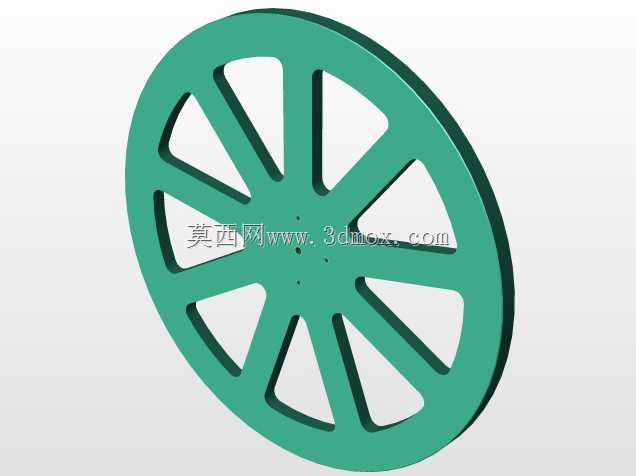

这类辐条镂空结构的车轮，常应用在轻载输送设备、小型轨道行走机构、厂区周转转运小车的行走端，部分低速重载的工装移动平台也会采用同结构的轮体作为行走承载部件。轮体整体采用等厚圆盘为基础结构，中心区域预留轴孔安装位，周围均匀分布的小孔用于安装紧定螺钉或者定位销，保证轮体和传动轴之间无相对窜动，传递扭矩时不会出现打滑松脱的问题。从设计逻辑上看，轮辐采用均匀分布的梯形镂空槽结构，并非单纯为了减重，在铸造或者机加工成型过程中，这种对称镂空结构可以有效消除轮体内部的应力集中，避免长期受交变载荷作用下出现轮辐开裂的问题，同时对称的辐条分布可以让轮体转动时的动平衡性能更优，高速转动时不会出现偏摆抖动的情况。轮缘部分做了等宽加厚处理，和接触轨道或者地面的接触区域保持足够的接触宽度，降低单位面积的接触压强，减少轮缘的磨损速度，延长轮体的整体使用寿命。安装边界上，轮体的轴向厚度需要和安装支座的跨距匹配，中心轴孔的公差带一般选用H7级精度，和传动轴的配合间隙控制在合理范围，既保证装配时的顺畅度，又不会因为间隙过大导致转动时出现径向跳动。轮辐的数量经过受力校核，每根辐条的截面尺寸可以满足额定载荷下的抗弯、抗扭强度要求，镂空区域的边缘都做了圆角过渡处理，避免应力集中在边角位置萌生裂纹。实际应用场景中，这类轮体不需要额外加装轮辋或者外包橡胶层，直接采用金属材质一体成型，适合在钢制轨道、硬化水泥地面等硬质接触面上行走，传动过程中可以直接通过轴连接驱动端，作为主动轮使用时，扭矩可以通过中心的连接结构均匀传递到整个轮体，不会出现局部受力过大的情况。和实心轮相比，这种镂空辐条结构的轮体重量降低近四成，转动惯量更小，驱动时需要的启动扭矩更低，对于小功率驱动的设备来说，可以有效降低驱动电机的负载，减少设备运行时的能耗。在做三维建模时，轮体的所有对称结构都采用阵列特征生成，保证每根辐条的尺寸一致性，中心安装孔的位置度公差严格控制，确保轮体装配后转动的同轴度符合使用要求，轮缘的圆柱面粗糙度需要满足行走接触的要求，避免表面过于粗糙导致运行过程中出现异常噪音或者磨损过快的问题。
