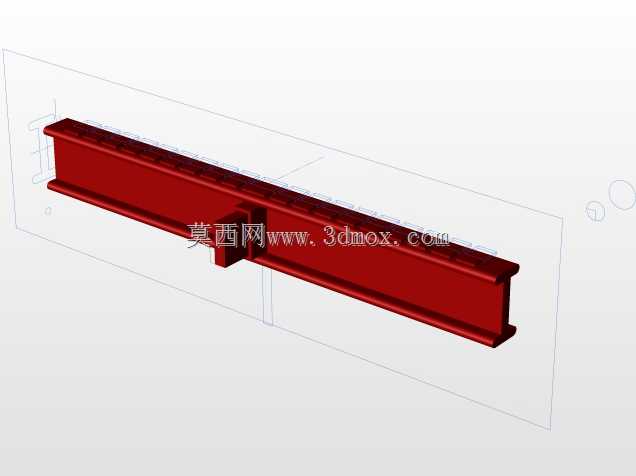

工字钢配套滑动限位连接构件结构设计

该构件主要适配常规热轧工字钢轨道的滑动连接场景，在车间物料输送线、重型工装夹具移位、厂房临时承重挂点调整等工况中都有广泛应用，核心作用是作为工字钢翼缘上的滑动载体，为挂载的工装、吊具、小型作业设备提供可移位的安装基础，同时限制挂载部件相对于工字钢的横向窜动，避免作业过程中出现脱轨、偏移的安全隐患。从结构设计逻辑来看，构件整体采用卡接式包覆结构，上部卡槽的内轮廓完全匹配工字钢翼缘的外侧斜度与厚度尺寸，安装时无需对工字钢本体做焊接、钻孔等破坏性加工，直接从工字钢端部滑入即可完成装配，后期调整位置时只需松脱锁紧件就能沿工字钢长度方向自由移位，适配现场频繁调整工位的作业需求。构件与工字钢接触的卡槽内侧预留了均匀的配合间隙，既保证滑动过程无卡滞，也能控制横向晃动量在工程允许的范围内，避免间隙过大导致挂载部件晃动幅度过大影响作业精度。构件下部的连接基座设置了标准化的安装孔位，可直接对接各类工装夹具、小型吊具、气动工具的安装接口，无需额外加工过渡连接件，减少现场装配的工作量。从安装边界来看，该构件适配的工字钢翼缘宽度覆盖常规中小规格热轧工字钢范围，构件自身的总高度控制在较低水平，挂载后不会过多占用工字钢下方的作业净空，适合厂房净空有限的作业场景。构件的壁厚设计经过载荷校核，在额定挂载载荷下不会出现塑性变形，卡槽的开口边缘做了圆角过渡处理，滑动过程中不会刮伤工字钢表面的防锈涂层，延长钢结构轨道的使用寿命。在实际工程应用中，这类构件常配合锁紧螺栓使用，移位到指定工位后拧紧锁紧螺栓即可将构件牢牢固定在工字钢上，作为固定工位的承载基座使用，需要移位时松开螺栓即可快速调整，相比传统的焊接固定挂点，调整灵活性大幅提升，也不会破坏工字钢的结构强度，适合多工位轮换作业的生产车间、设备维修现场、临时作业平台搭建等场景使用。建模过程中严格遵循热轧工字钢的国标轮廓尺寸，卡槽的配合公差按照中等间隙配合选取，既满足滑动顺畅的要求，也能保证挂载后的稳定性，下部连接孔的孔位间距按照通用工装安装接口标准设计，具备较强的通用适配性，可直接导入各类装配场景中完成虚拟装配验证，提前排查安装干涉、配合间隙不合理等问题，减少现场试装的返工量。
