离合器杠杆传动结构设计

项目分类:3D模型 发布时间:2021-08-01 ID:217551
  • 离合器杠杆传动结构设计
  • 离合器杠杆传动结构设计
  • 离合器杠杆传动结构设计

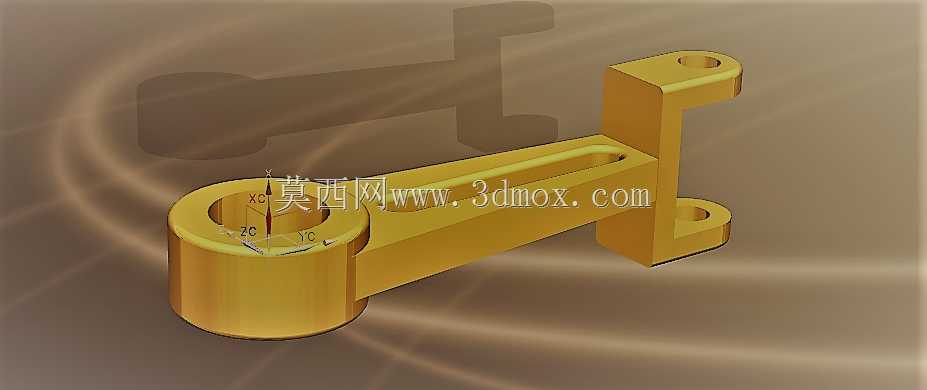

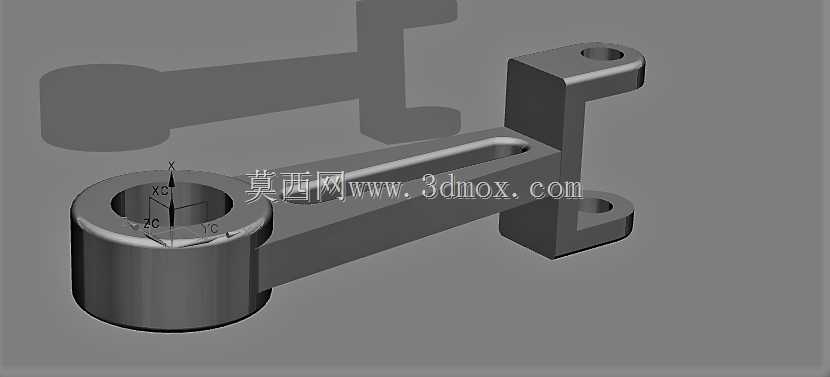

离合器杠杆作为传动系统中传递离合动作的核心受力构件,常应用于手动挡车辆离合操纵机构、工业设备离合换挡模组、农用机械动力切换单元中,承担着将操纵端的输入力放大后传递至离合压盘,实现动力接合与切断的关键作用。在实际工况下,该构件需要反复承受交变载荷,既要保证操纵过程的力传递效率,也要兼顾长期使用下的结构抗疲劳性能,避免出现形变、断裂导致离合失效的问题。从结构设计逻辑来看,该杠杆采用长臂传力、短臂施力的杠杆比优化思路,主体臂身做了等强度过渡设计,大端的圆柱轴套结构用于套入固定销轴,作为整个杠杆的摆动回转支点,轴套内径与销轴的配合间隙控制在合理范围,既保证摆动顺畅无卡滞,也避免间隙过大导致操纵行程虚位超标。臂身开设的长条形滑槽用于连接离合分离拨叉的联动销,可适配不同安装位置下的行程调节需求,抵消装配过程中产生的位置公差,小端的两个带孔支耳分别用于连接操纵拉索与回位弹簧,安装孔的位置度公差严格控制,保证力传递方向与杠杆摆动平面重合,避免出现侧向分力导致构件偏磨。从安装边界来看,大端轴套的轴向长度需要匹配安装支座的宽度,装配后需预留轴向窜动间隙防止热胀卡滞,臂身的外轮廓在全摆动行程内需要与周边壳体、相邻构件保留足够安全间隙,避免运动过程中出现干涉。设计过程中针对受力集中的轴套根部、支耳连接处做了圆角过渡处理,降低应力集中系数,臂身的截面厚度根据受力分布做渐变处理,在保证结构强度的前提下尽可能降低构件自重,减少操纵过程的惯性阻力,提升离合动作的响应速度。实际选型匹配时,需要结合整套离合系统的操纵力要求、行程参数调整杠杆比,确保踏板操纵力处于符合人机工程的合理区间,同时要匹配对应销轴、联动销的尺寸公差,保证装配后各连接副的运动顺畅度,避免出现卡滞、异响等影响操纵体验的问题。
