偏心式旋转转往复运动转换机构结构

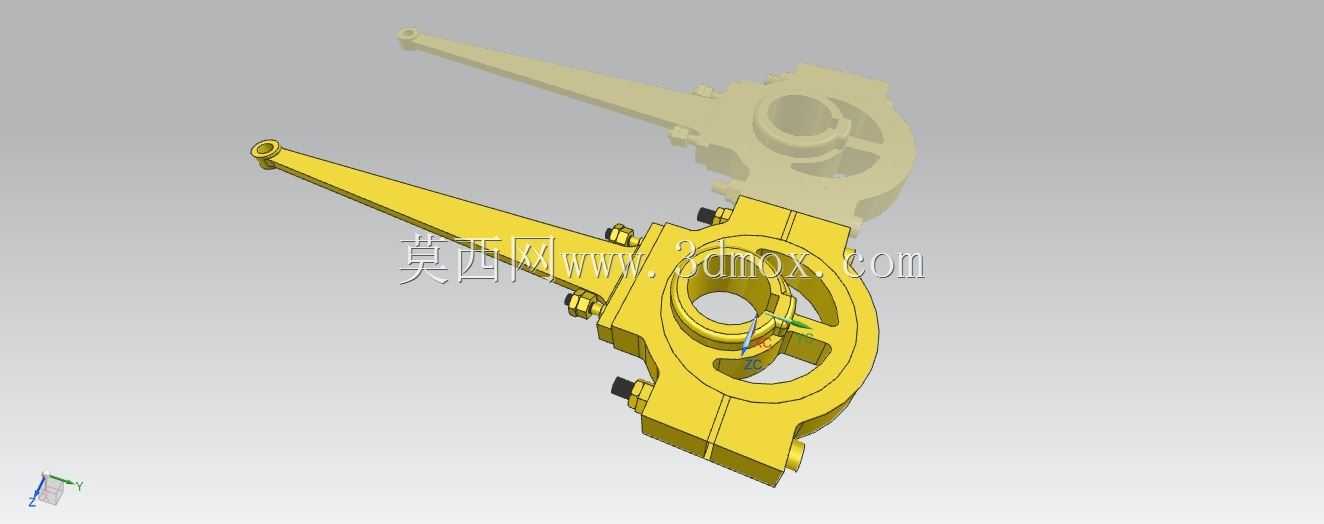

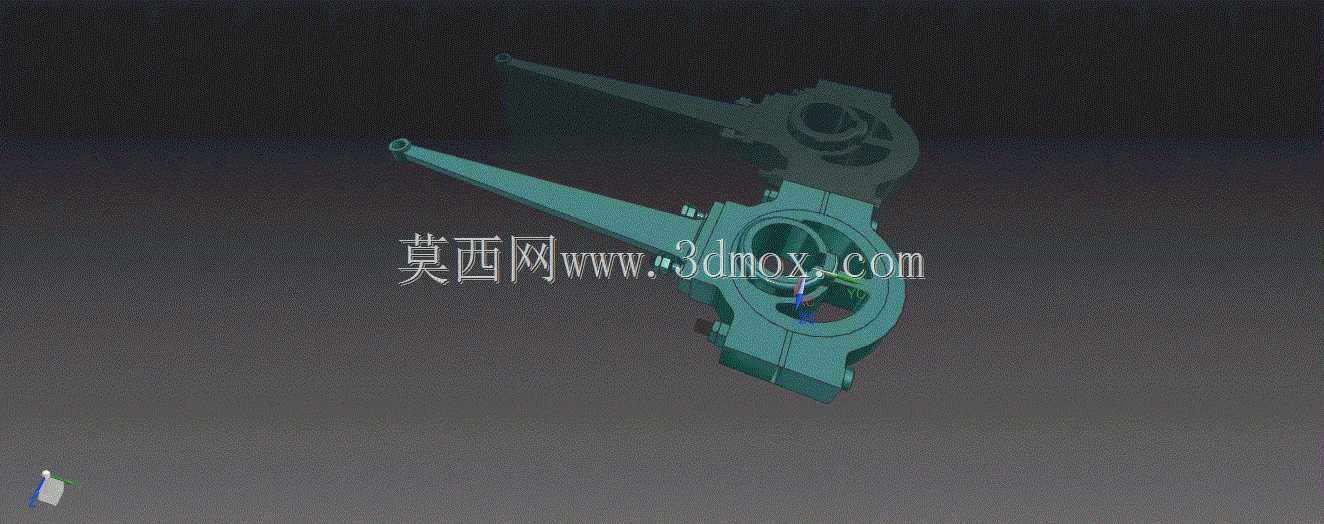

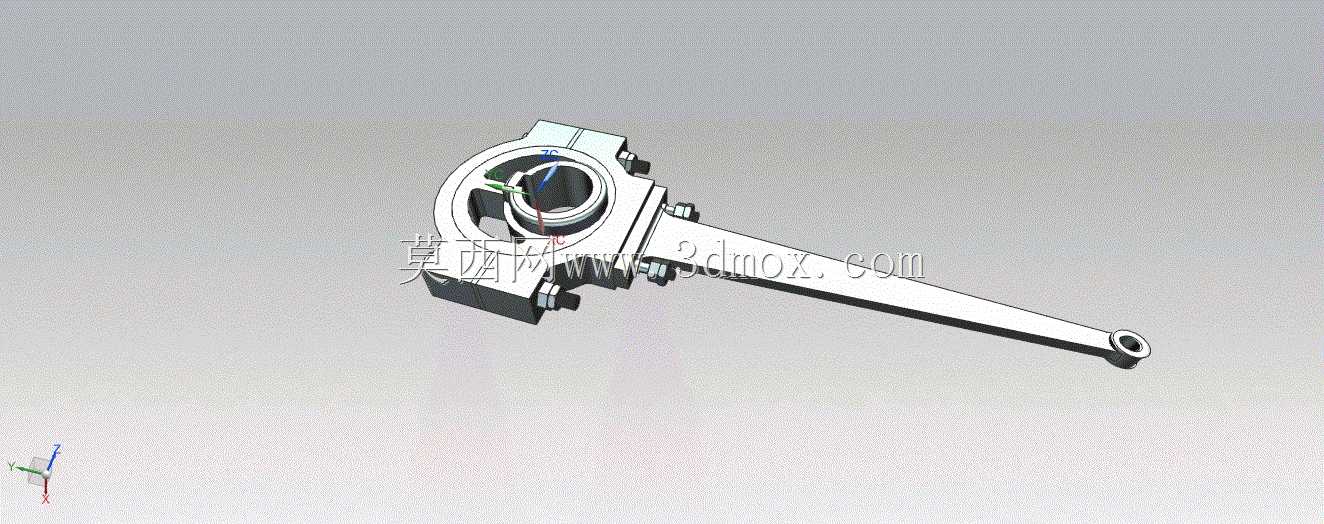

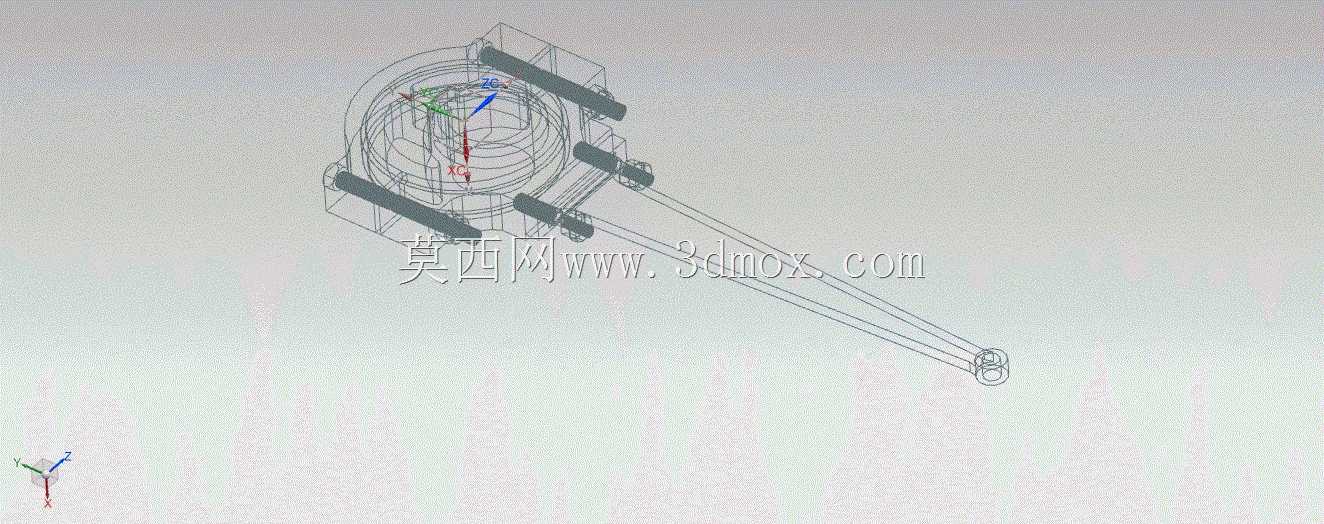

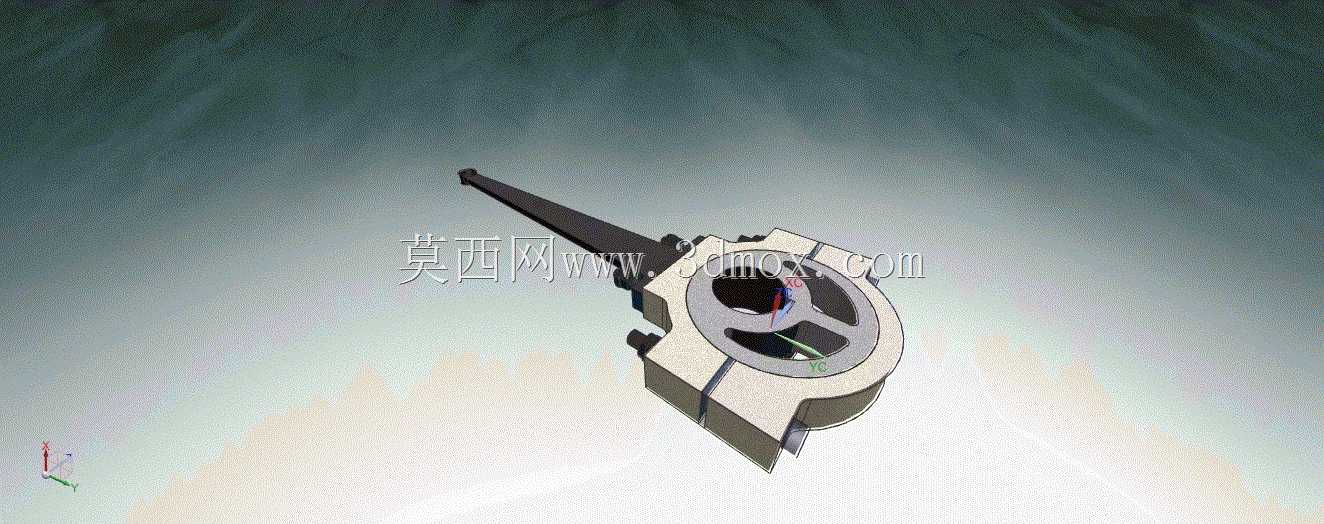

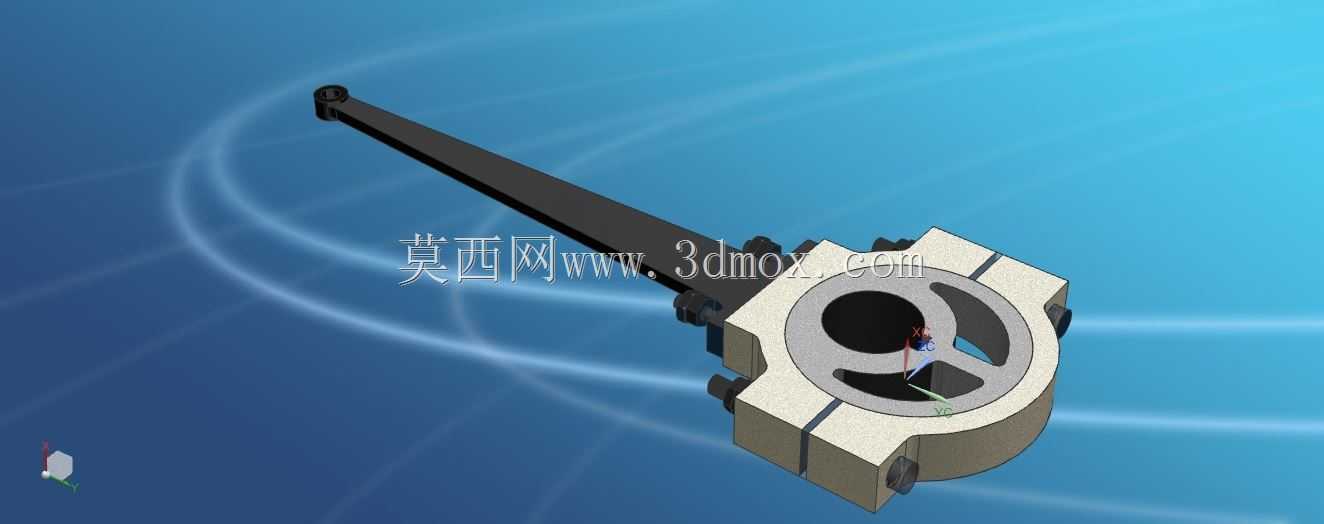

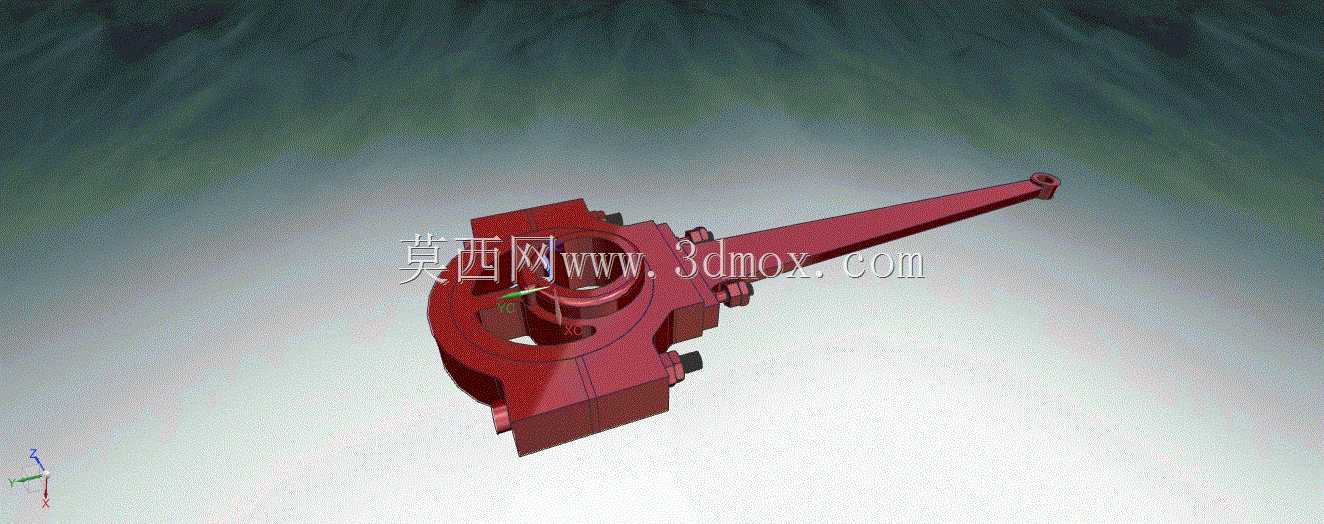

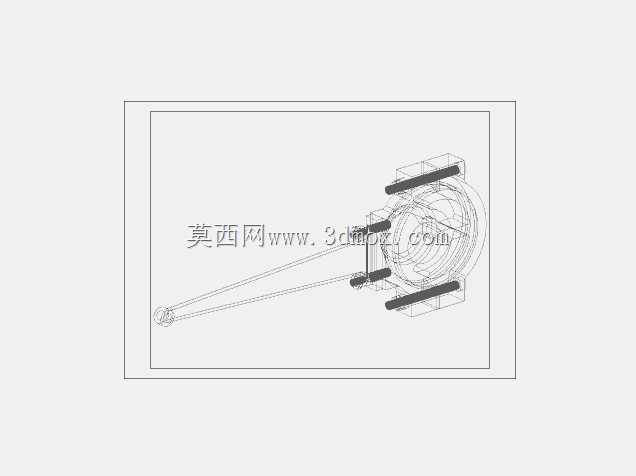

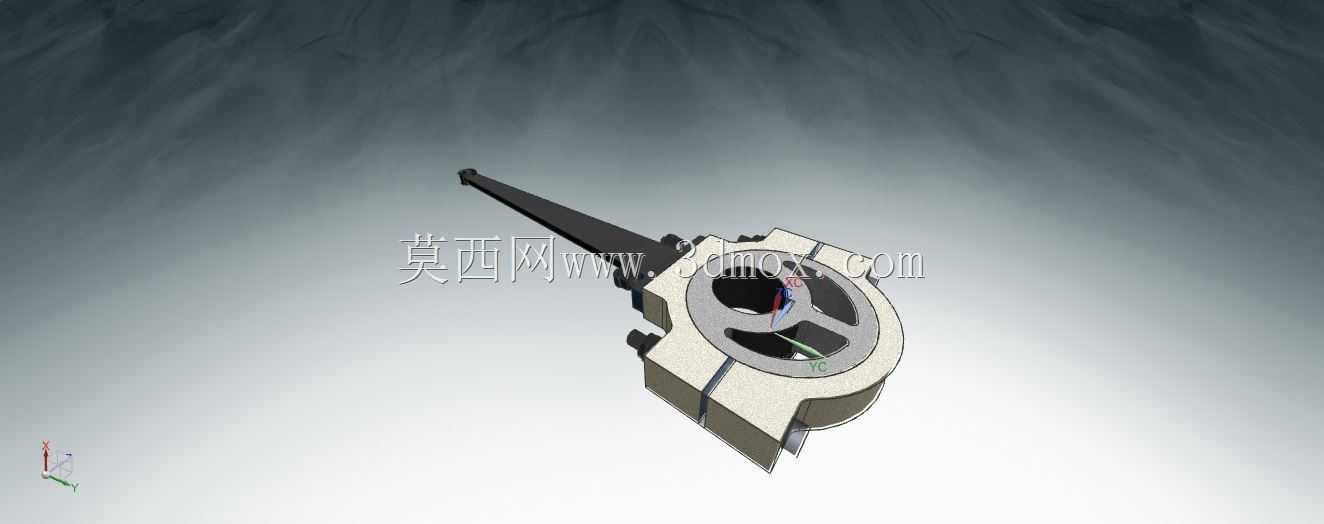

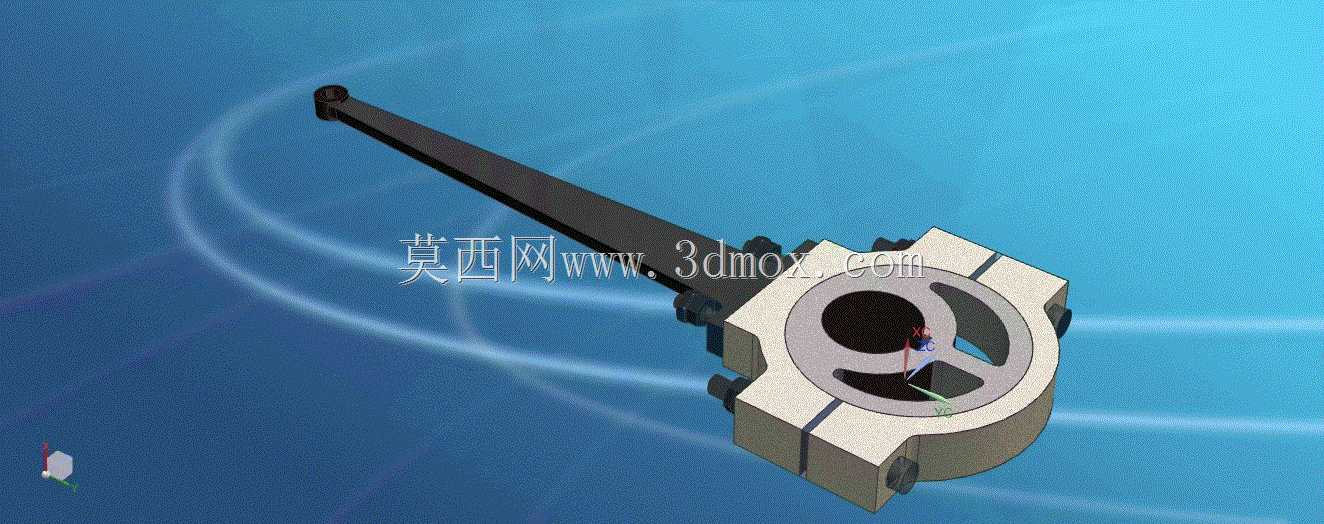

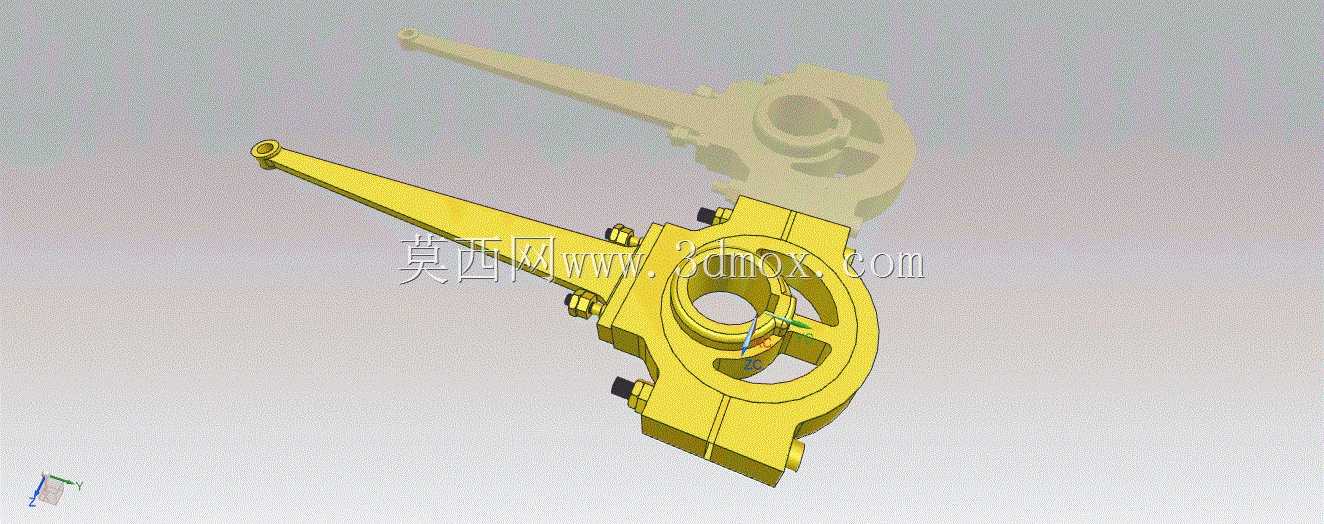

这类偏心传动结构的核心作用，是将轴端输入的连续旋转运动，转换为指定行程的短距离往复直线运动，在小型工业设备的动力传递环节应用十分广泛。从结构布局来看，整套机构以偏心回转组件为核心，外围均布多组导向支撑构件，输出端通过连杆构件连接执行端，整体采用同轴环绕式布局，能在有限的径向空间内完成动力转换，不需要额外占用过大的轴向安装空间，适配很多安装空间局促的小型设备工位。

在实际工业场景中，这类结构常被用作小型蒸汽阀的启闭驱动构件，通过控制输入轴的旋转角度，精准调节阀芯的往复行程，从而控制蒸汽通路的开度，相比直动式电磁驱动结构，它的驱动力矩更大，能适配更高压力的蒸汽管路工况，且动作过程平缓，不会出现阀芯突然启闭带来的管路水击问题。在小型柱塞泵的动力端，这类偏心结构也常被用作柱塞的驱动构件，通过偏心轮的回转带动柱塞做往复抽吸动作，相比传统曲轴结构，它的零件数量更少，加工装配难度更低，适合小流量、低压力的小型柱塞泵产品，能有效控制设备的整体制造成本。在振动筛类设备中，这类结构可以通过调整偏心距来改变筛面的往复振动幅度，适配不同粒径物料的筛分需求，相比振动电机驱动的结构，它的振动频率和振幅调节更线性，适合对筛分精度要求较高的细料筛分场景。

设计这类结构时，首先要根据输出端需要的往复行程确定偏心组件的偏心距，行程长度等于两倍偏心距，同时要核算偏心轮回转时的动平衡，避免高速回转时产生过大的振动传递到设备基座。导向构件的布局要保证输出连杆的运动方向与往复运动方向完全平行，避免出现侧向分力导致连杆卡滞，所有回转副的间隙要控制在合理范围，间隙过大会导致往复运动末端出现冲击，间隙过小则会增大运动阻力，提升零件的加工精度要求。需要注意的是，这类结构依靠偏心轮与连杆的配合传递动力，传动过程中接触副存在持续的滑动摩擦，不适合用于需要频繁反向传动的工况，反向传动会大幅提升接触副的磨损速率，缩短构件的整体使用寿命。

从安装边界来看，整套结构的径向尺寸主要由偏心轮的直径和外围导向构件的安装尺寸决定，轴向尺寸则由输入轴的支撑跨度、连杆的连接厚度决定，安装时需要保证输入轴的回转轴线与设备安装基准面垂直，输出连杆的运动方向与被驱动构件的运动方向同轴，避免出现安装偏差导致的附加载荷。结构的输出端预留了标准的连接接口，可以直接与阀芯、柱塞、筛架等被驱动构件连接，不需要额外设计转接零件，能缩短设备的整体设计装配周期。
