立式单工位车床切削刀架结构设计

这款单刀架是普通卧式车床、小型专用切削机床上用于装夹切削刀具的核心功能部件，主要应用于中小批量金属零件的车削加工场景，在轴类、盘类零件的外圆车削、端面切削、切槽、成型面加工工序中承担刀具定位与夹持的核心作用，可适配常规焊接车刀、机夹可转位车刀的装夹需求，是小型车床刀架系统中结构最简洁、维护最便捷的经典结构形式。

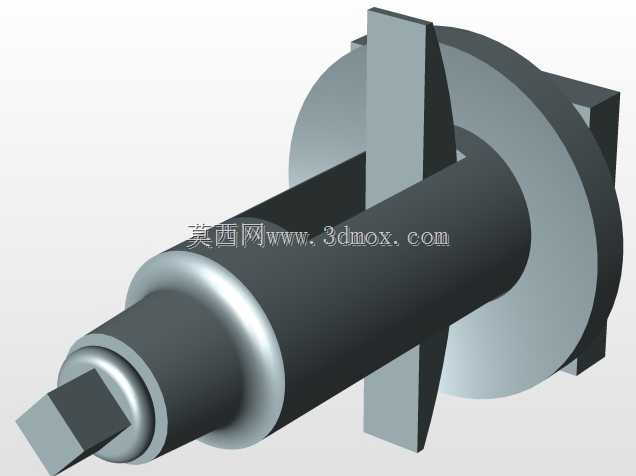

从实际使用功能来看，该刀架依靠中心的锁紧结构实现刀体与车床中拖板安装面的刚性固定，顶部的方头结构适配标准扳手操作，可在需要换刀时松开锁紧机构，手动旋转刀体调整刀具朝向，对准加工工位后重新锁紧即可完成换刀操作，相比多工位转塔刀架，这款单刀架结构紧凑无冗余传动部件，锁紧刚性更强，适合重负荷粗车工序使用，能够承受大切深切削时的径向切削力，避免加工过程中出现让刀、振刀问题，保障零件加工的尺寸精度与表面粗糙度。

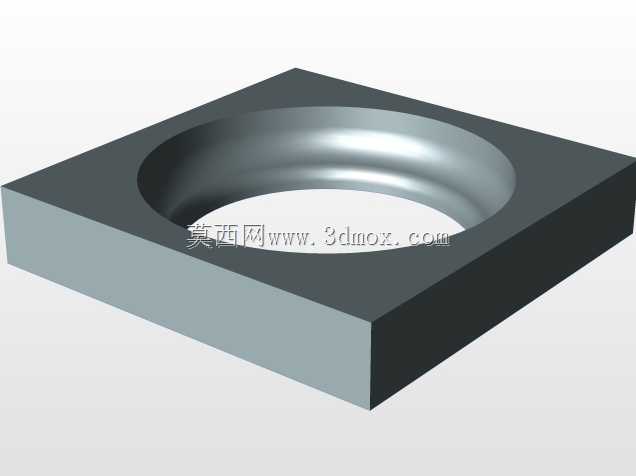

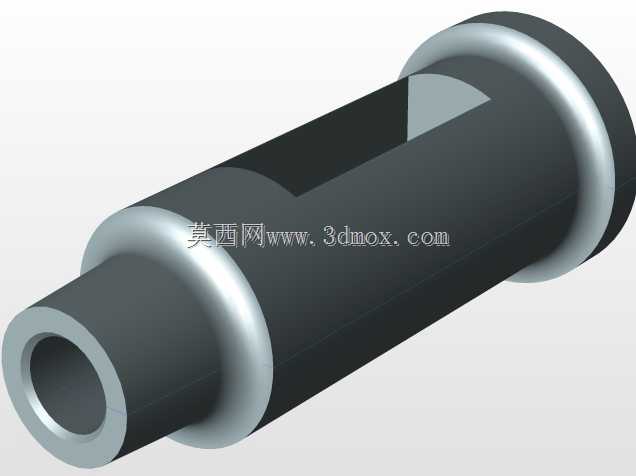

在设计思路上，这款刀架采用同轴分层式结构设计，底部设置带定位止口的法兰安装座，安装时可与车床中拖板的定位凸台精准配合，保证刀架回转中心与车床主轴轴线的同轴度要求，避免安装偏差带来的刀具位置误差；中部为刀体夹持主体，开设的刀具安装槽可容纳不同厚度的车刀刀体，通过压紧螺钉实现刀具的紧固，刀体侧面的定位面经过精加工处理，可保证刀具安装后刀尖高度与主轴中心高一致，减少装刀时的调整工作量；上部的锁紧机构采用锥面配合结构，锁紧时可自动消除配合间隙，提升刀架整体的连接刚性，顶部的方头操作端尺寸符合通用机床扳手的适配标准，操作人员无需专用工具即可完成换刀操作。

从安装边界来看，该刀架底部法兰为圆形结构，安装孔位按照常规小型车床的刀架安装尺寸设计，整体高度适配普通卧式车床的中心高范围，安装后刀具伸出长度可根据加工需求灵活调整，不会与车床卡盘、尾座等部件发生运动干涉，刀体旋转时的外轮廓尺寸经过校核，在四方工位旋转过程中不会触碰周边的机床防护、冷却管路等附属部件，可直接替换同规格的老旧车床刀架，适配性较强。日常使用中仅需定期对锁紧锥面、旋转配合面加注润滑油，即可长期保持操作顺畅与锁紧精度，维护成本极低，非常适合小型加工车间、设备维修站点的普通车床配套使用。
