双顶置凸轮轴配气机构结构设计

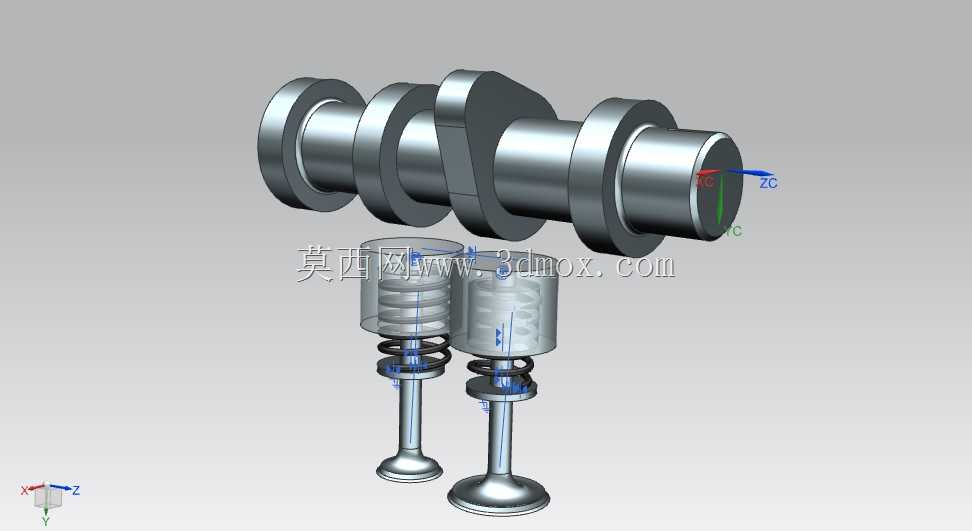

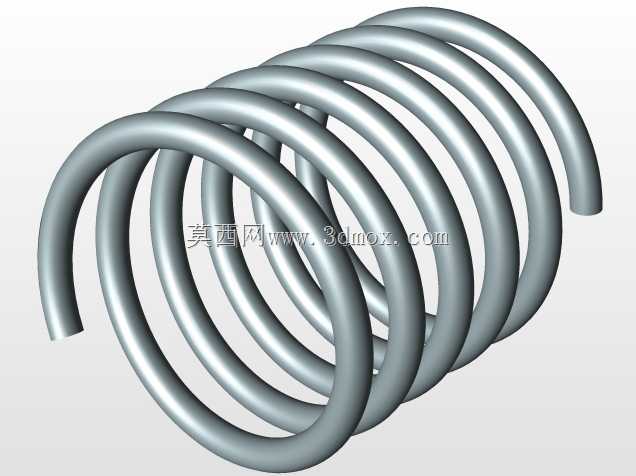

该结构为内燃机核心配气执行部件，主要应用于小排量往复式活塞内燃机的气缸盖配气系统中，承担着按照发动机工作循环与点火顺序，精准控制进排气门定时开启与关闭的核心作用，直接决定发动机的进气效率、排气顺畅度，进而影响整机动力输出、燃油经济性与运转平顺性。整套结构包含凸轮轴本体、进排气门、气门弹簧、弹簧座、气门锁片等核心组成部件，凸轮轴上的两个凸轮型线分别对应进气与排气工位，凸轮基圆段与缓冲段、工作段的型线经过平滑过渡设计，能够在气门开启与落座过程中实现平缓的加速度变化，避免气门落座时产生刚性冲击，降低运转噪音与部件磨损。气门弹簧采用等节距圆柱螺旋弹簧设计，装配后提供足够的预紧力，既能够保证气门在关闭状态下与气门座圈紧密贴合密封，防止气缸漏气导致压缩压力不足，又能够在凸轮驱动结束后快速带动气门复位，避免气门出现飞脱现象导致配气相位错乱。设计过程中首先根据发动机的额定转速、配气相位要求确定凸轮的升程曲线，保证进气门提前开启、滞后关闭的角度能够满足高转速下的充气效率需求，排气门的开启与关闭角度能够实现充分扫气，减少缸内残余废气量。凸轮轴的轴颈直径按照支撑刚度需求设计，相邻轴颈的跨度经过受力校核，能够避免凸轮轴在高速运转时产生挠曲变形，保证凸轮型线与气门挺柱的接触位置始终处于设计范围内，减少偏磨现象。安装边界上，凸轮轴的轴颈与气缸盖的凸轮轴轴承孔采用间隙配合，装配时可直接从气缸盖一端穿入安装，轴向通过止推片实现限位，控制轴向窜动量在合理范围内，避免轴向窜动导致配气相位偏移。气门杆部与气缸盖的气门导管采用高精度间隙配合，既保证气门上下往复运动的导向精度，又能通过导管导出气门工作时吸收的热量，降低气门头部工作温度。整套结构的各部件运动间隙经过合理匹配，在冷态与热态工况下都能保证正常工作，不会因热膨胀导致气门卡滞或密封不严，适配于乘用车汽油机、小型通用动力机械的内燃机配气系统，能够在-30℃到120℃的工作环境温度区间内稳定运行，结构紧凑，传动路径短，配气相位精度高，适合高转速发动机的使用需求。
