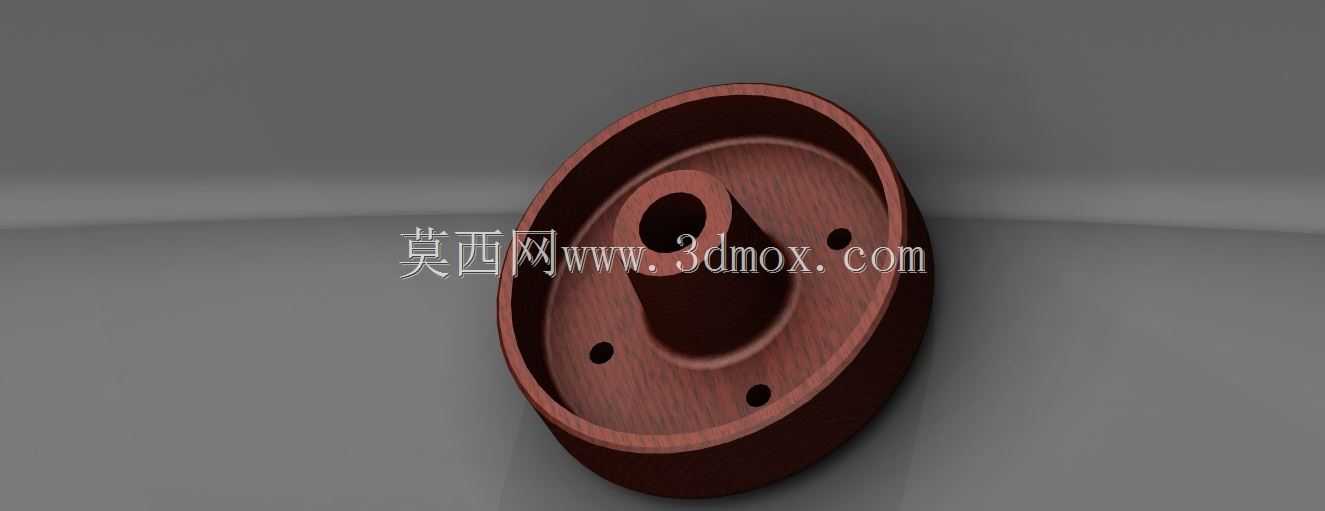

带锥孔三安装位圆形法兰连接座

这款带锥孔的圆形法兰连接座，是工业传动、支撑系统中十分常见的基础连接件，广泛应用在中小功率动力传输、工装夹具定位、轻工设备辊组支撑等场景中，能够实现轴类零件与外部机架、设备壳体之间的可靠衔接，同时承担轴向定位、径向承载以及扭矩传递的作用，在纺织机械、食品输送设备、小型木工机床以及非标自动化生产线的从动轮组、支撑端结构中都有大量适配需求。从功能特性来看，该零件采用一体化盘式结构设计，中心设置带锥度的安装孔，相比直孔安装结构，锥孔配合能够在装配时自动实现轴与座体的同轴度找正，大幅降低装配时的对中难度，同时锥面配合的接触面积更大，在传递扭矩时能够有效分散接触应力，避免长期交变载荷下出现孔壁磨损、轴件打滑的问题，配合中心孔周边均匀分布的三个螺栓安装孔，能够通过紧固件实现座体与轴端的锁紧固定，防止设备运行过程中出现轴向窜动。外沿的圆盘结构是该零件的安装基准面，平整的盘面能够与配套的轴承端面、机架安装面完全贴合，保证安装后的整体垂直度，避免因安装面倾斜导致的轴系偏摆、运转异响问题。在设计思路上，这款零件充分考虑了中小载荷场景下的使用需求，整体采用等壁厚过渡设计，在锥孔与外圆盘的衔接位置设置了平滑的圆弧过渡，避免应力集中导致的零件断裂问题，三个安装孔的位置度经过精准校核，既保证了锁紧时的受力均匀，也预留了足够的扳手操作空间，方便现场装配与后期维护拆卸。从安装边界来看，该零件属于紧凑型盘类连接件，整体外径适配常规60-80mm区间的安装空间，中心锥孔适配直径12-20mm的锥度轴端，三个安装孔采用等圆心角分布，孔位中心距适配常规M4-M6规格的紧固螺栓，安装时不需要额外加工复杂的定位槽，仅需要保证对接安装面的平面度在0.1mm以内，即可完成可靠装配，既可以作为皮带轮、同步轮的连接基座使用，也可以作为小型旋转工装的定位法兰座，适配性十分广泛。零件整体采用对称式结构设计，在高速运转场景下能够保证良好的动平衡性能，不会因为自身质量分布不均产生额外的振动载荷，有效延长配套轴承、轴件的使用寿命。
