法兰安装式带槽轴座连接构件

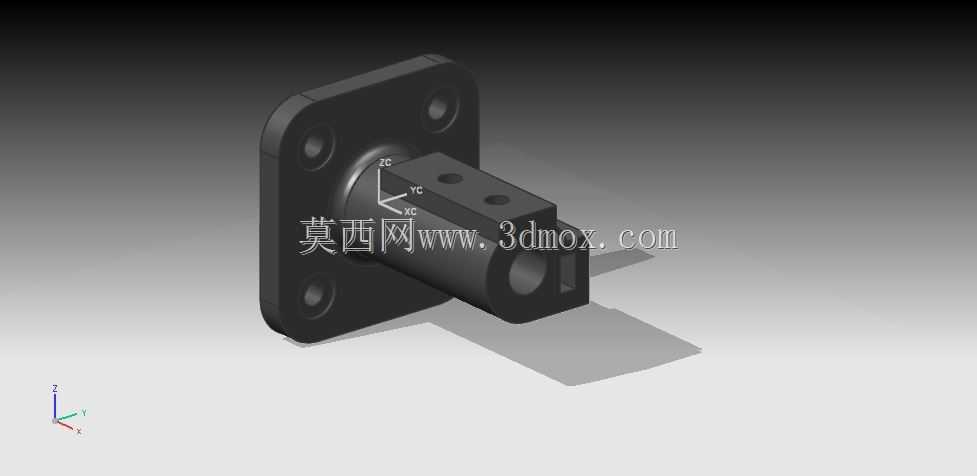

该构件属于工业传动与支撑系统中的常用连接定位部件，主要应用在自动化生产线工位定位、小型工装夹具装夹固定、轻工设备传动端支撑、检测设备载具连接等场景中，承担轴类零件径向定位、外接功能部件安装固定的核心作用，能够在有限安装空间内同时实现基座连接与功能部件搭载的双重需求，避免多零件拼接带来的装配累积误差，提升整套机构的运行稳定性。从功能特性来看，构件采用一体化结构设计，后端为方形法兰安装盘，盘体四角预留沉头安装孔，可通过内六角螺栓直接固定在设备立面安装基准面上，沉孔设计能够保证螺栓头完全埋入盘体内部，不会突出安装面干涉周边部件运动；法兰盘中心向前延伸出空心筒状主体，筒身内部为精密配合孔，可与对应直径的光轴、导向轴实现间隙或过渡配合，为轴类零件提供稳定的径向支撑，抑制轴件运转过程中的径向跳动；筒身前端延伸出带双安装孔的凸台结构，凸台侧面预留定位槽与通孔，可直接安装传感器支架、行程挡块、小型气动元件等外接功能部件，无需额外加装转接板，大幅压缩装配所需的空间占用。在设计思路上，该构件优先考虑装配便捷性与结构刚性的平衡，方形法兰盘相比圆形法兰在立面安装时具备更好的防转特性，安装时无需额外加工定位销孔即可抵抗周向扭矩，适合频繁启停的往复运动工位；筒身与法兰盘、前端凸台采用一体化成型结构，避免拼接结构存在的应力集中问题，在承受侧向载荷时能够保持足够的结构强度，不会出现连接部位断裂变形的问题；筒身侧面预留的侧向通孔可用于安装紧定螺钉，穿入内部的轴类零件可通过紧定螺钉实现轴向位置锁定，也可作为润滑油加注通道，为内部配合面提供润滑介质，降低长期运转的磨损速率。从安装边界来看，该构件法兰盘的安装孔位采用标准孔距设计，可适配多数常规工业铝型材、钢板安装面的孔位布局，无需对安装基准面进行二次打孔改造；整体轴向长度控制在紧凑范围内，突出安装面的尺寸较小，适合安装在设备内部空间局促的位置，不会与周边走线、管路产生干涉；构件所有棱边均做了倒角处理，既能够去除加工毛刺避免装配时划伤操作人员，也能够在装配时起到导向作用，让轴类零件更顺畅地穿入中心配合孔，降低装配难度。
