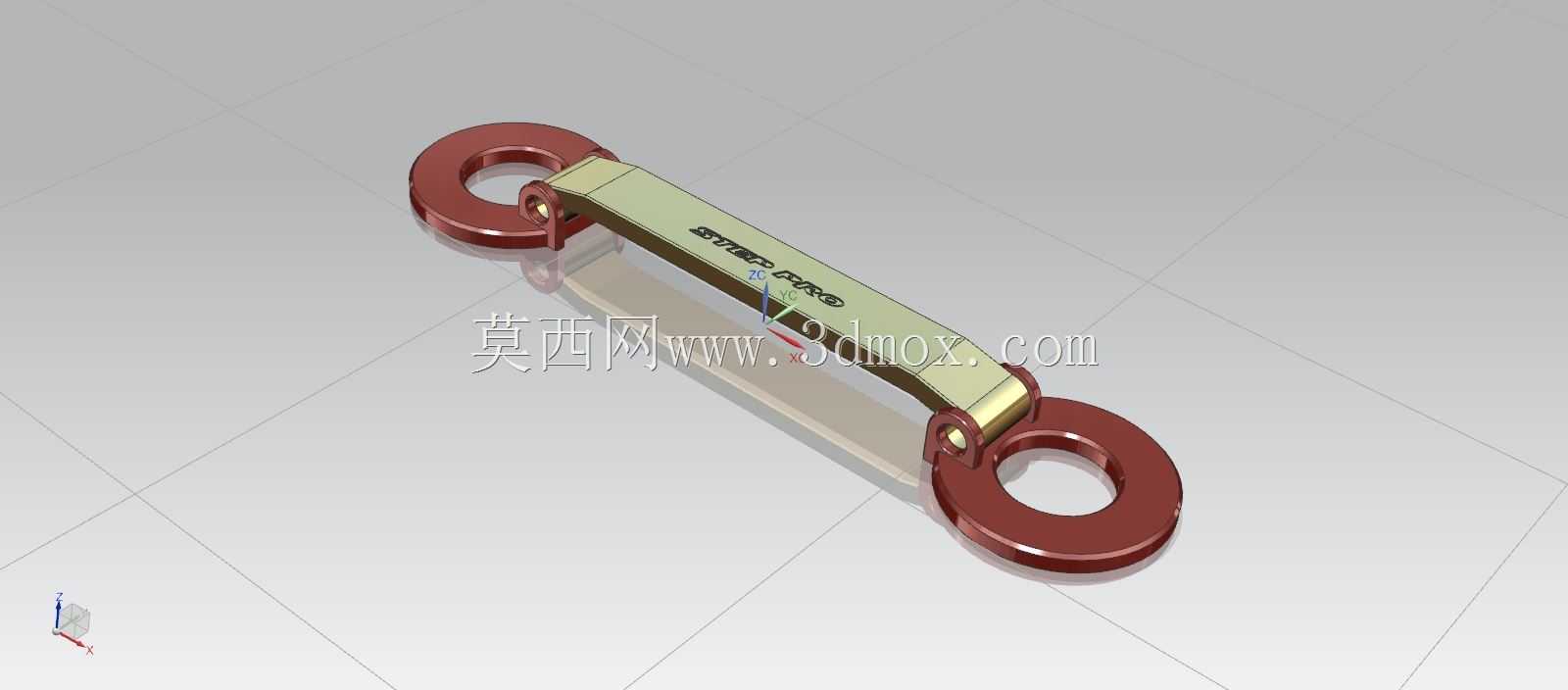

锁式蓄电池连接固定导电结构件

这款锁式蓄电池连接构件，主要应用于铅酸蓄电池组的串并联接线场景，常见于燃油车辆启动供电回路、工业后备电源柜、储能蓄电池组、工程机械车载供电系统当中，承担相邻蓄电池单体之间的电力传输与极柱锁固功能，是蓄电池组装配环节中保障供电回路稳定导通的核心配件。该构件的核心功能分为两部分，一是通过两端的环形锁固结构紧密套合在蓄电池极柱上，依靠锁止结构施加的压紧力消除接触面间隙，降低接触电阻，避免大电流放电时出现接头发热、打火、氧化松动的问题；二是中间的导电基体承担大电流传输作用，能够承载启动瞬间数百安培的峰值电流，同时适配车辆行驶、设备运行过程中的振动工况，避免常规接线片容易松脱的缺陷。在设计思路上，这款构件摒弃了传统平垫片加螺母的裸露接线方式，两端的环形挂耳采用下沉式锁合槽结构，安装时将环形孔对准极柱套入后，转动锁止卡扣即可完成初步定位，后续拧紧锁紧螺母时，挂耳的贴合面会完全贴合极柱的锥形接触面，保证导电接触面积达到最大化，不会出现接线片偏移、接触面积不足的问题。中间的导电连接片采用折弯成型结构，能够适配不同中心距的蓄电池极柱安装位，预留的形变余量可以抵消蓄电池壳体在充放电过程中因温度变化产生的微小形变，避免连接片长期受应力出现断裂。构件表面做了绝缘包覆处理，仅保留两端与极柱接触的导电面，能够避免日常维护时金属工具误触造成的短路风险，同时隔绝外界水汽、电解液雾气对导电基体的腐蚀，延长构件的使用寿命。从安装边界来看，两端环形挂耳的内孔尺寸适配主流车用、工业用铅酸蓄电池的标准极柱直径，挂耳的厚度控制在合理范围，不会出现螺母锁紧后螺纹啮合长度不足的问题；中间连接片的宽度经过载流核算，能够匹配对应容量蓄电池的最大放电电流需求，整体安装后突出蓄电池顶面的高度较低，不会和蓄电池上方的固定压条、防尘盖板产生干涉，适配绝大多数常规蓄电池舱的安装空间要求。在实际使用中，这种锁式结构相比传统接线片，安装效率提升明显，锁止定位的设计也降低了运维人员接线时对位不准的操作难度，长期使用的导通稳定性更优，能够有效减少因接线松动导致的供电故障、蓄电池亏电等问题。
