汽车驻车制动操纵手柄结构设计

　　在乘用车与轻型商用车的驾驶舱人机交互系统中，驻车制动操纵手柄是驾驶员直接操作的核心安全部件之一，其布置位置通常位于主驾驶座椅右侧、换挡操纵机构相邻区域，需要兼顾操作施力的便利性、行程的合理性以及长时间使用的结构可靠性。日常使用场景中，驾驶员在车辆停稳后向上扳动手柄，通过拉索传动机构将制动力传递至后轮制动总成，实现车辆的驻车锁止，防止坡道溜车或静止状态下的意外位移；解除制动时需先轻微上提手柄，按压端部解锁按钮后向下推回初始位置，即可解除后轮的制动锁止状态。

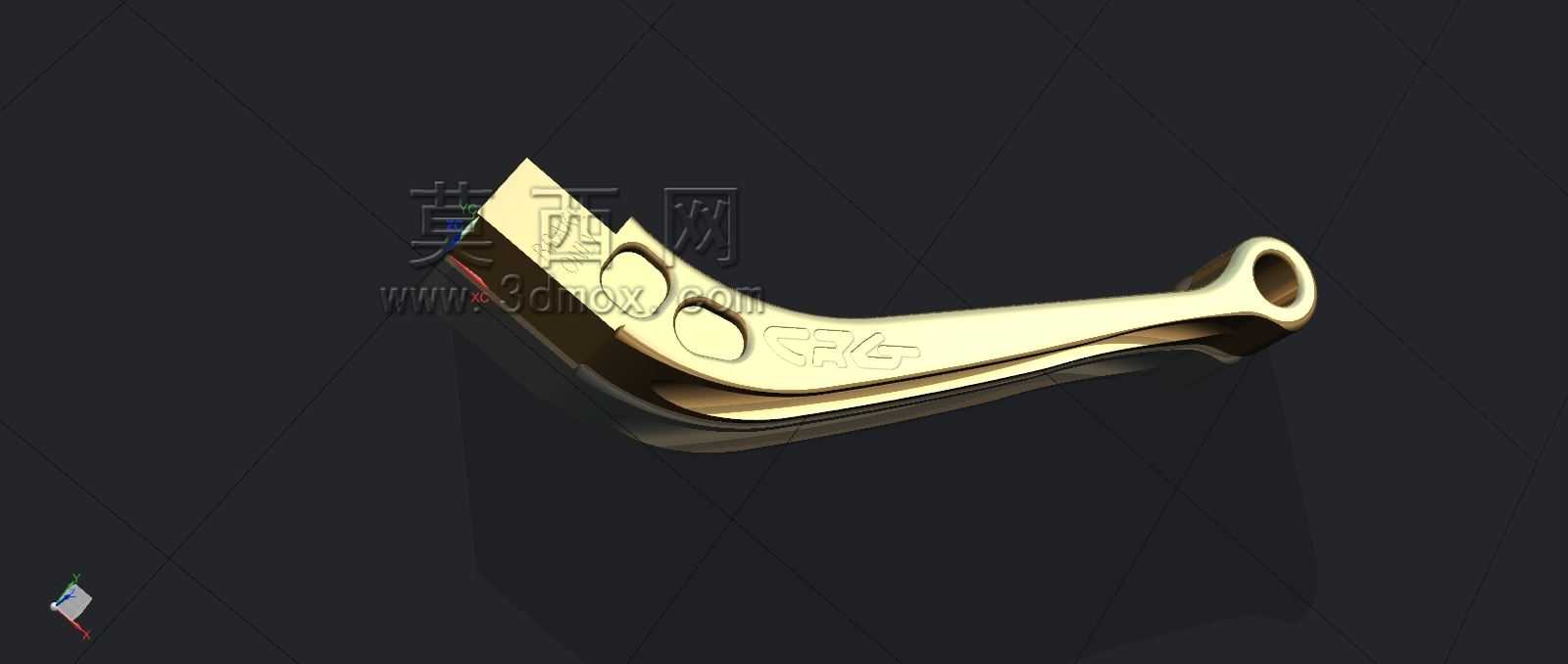

　　从结构设计层面来看，这款操纵手柄采用一体化弯臂式结构，主体承力段采用变截面弧形设计，既能够匹配驾驶舱内饰的曲面造型，避免与周边换挡机构、扶手箱、座椅侧护板产生运动干涉，同时可以优化驾驶员握持时的手腕角度，降低长时间操作的疲劳感。手柄的握持区域做了贴合手掌弧度的曲面过渡，表面设置的防滑纹理结构能够增大手掌与手柄的接触摩擦力，即使在手部出汗或者佩戴薄款手套操作时，也不会出现打滑脱手的情况。手柄前端的铰接孔是核心安装基准，通过销轴与车身地板上的固定支架连接，作为整个手柄摆动的旋转支点，孔位的同轴度公差直接影响手柄摆动的顺畅度，设计时需要严格控制孔壁与销轴的配合间隙，既要避免间隙过大导致的松旷异响，也要防止间隙过小造成的卡滞问题。

　　手柄臂身的弧度走向经过多轮人机工程校核，当手柄处于完全释放的最低位置时，其最高点距离地板装饰面的高度需要控制在合适范围，既不能过高影响驾驶员换挡操作时的手臂移动，也不能过低导致提拉时需要过度弯腰施力；当手柄拉至最大驻车行程位置时，手柄的倾斜角度需要保证驾驶员手臂处于自然施力的姿态，最大操作力控制在成年人单手可轻松施加的范围内，避免施力过大造成操作困难。手柄上集成的棘轮锁止结构与端部解锁按钮联动，提拉过程中棘轮齿板与棘爪自动啮合，实现不同行程位置的锁止，保证制动力可以稳定保持在设定档位，不会因为车辆振动或者拉索弹性回缩出现制动力衰减的情况。

　　从安装边界来看，手柄总成的下部需要预留拉索连接的运动空间，拉索固定点的位置需要与手柄摆动轨迹做运动仿真校核，确保在整个手柄摆动行程中，拉索的弯折角度始终处于允许范围内，避免拉索出现过小半径弯折导致的传动效率下降或者使用寿命缩短。手柄周边与内饰件的安全间隙需要预留足够的余量，考虑到整车装配公差以及使用过程中的内饰件变形，最小间隙不能小于5mm，防止车辆行驶过程中手柄与周边部件碰撞产生异响。手柄的表面处理采用金属质感的防护层，既能够提升部件的耐磨耐腐蚀性能，适应驾驶舱内温湿度变化较大的使用环境，也能与内饰整体风格形成匹配。

　　在实际的整车匹配过程中，这款手柄的行程参数需要与后轮制动器的间隙、拉索的长度公差做匹配计算，确保手柄拉动总行程的三分之二位置即可达到规定的驻车制动力，剩余三分之一行程作为储备行程，用来补偿制动片磨损、拉索塑性变形带来的行程增量，保证车辆在全生命周期内都能实现可靠的驻车制动。结构强度方面，手柄需要能够承受远超正常操作力的极限载荷，在突发情况下驾驶员大力提拉手柄时，不会出现臂身变形、铰接点断裂或者锁止机构失效的问题，所有承力部位的壁厚、加强筋布置都经过有限元应力分析，应力集中区域做了圆角过渡处理，消除结构断裂的风险。
