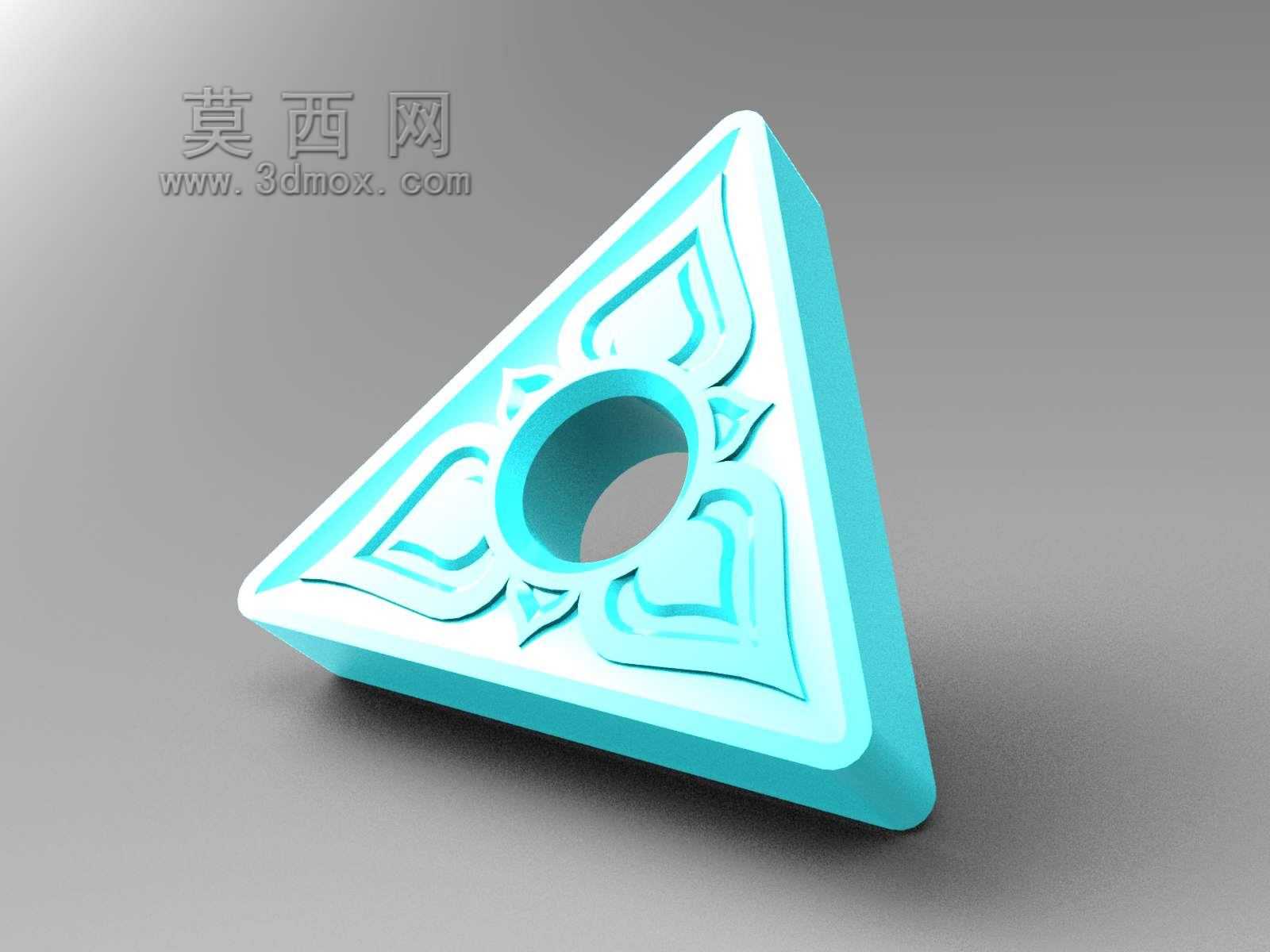

这款三角结构的切削刀具部件,主要面向金属切削加工场景设计,适配普通车床、数控铣床的可转位刀架安装需求,在半精车、精铣平面及倒角工序中有着广泛的应用空间。从结构设计逻辑来看,采用等边三角形的本体构型,核心目的是最大化单刀片的可用切削刃数量——三角构型的三个边均可作为独立切削刃使用,当单条刃口出现磨损后,只需松开夹紧机构转动刀体即可切换新的切削刃,无需重新拆卸对刀,能有效缩短机加工过程中的换刀辅助时间,适配批量零件加工的连续作业需求。刀体中心的通孔为安装定位孔,孔的尺寸公差按照可转位刀具的安装标准设计,与刀杆上的定位销配合时可保证重复定位精度控制在0.02mm以内,避免换刃后出现切削尺寸偏移的问题。
刀体表面的浮雕式雕花结构并非装饰性设计,其凸起的纹路结构一方面可以增加刀体与刀杆定位面的接触摩擦力,减少高速切削过程中刀体出现微位移的概率,另一方面纹路形成的凹槽结构可以为切削液提供导流通道,让切削液能够顺着纹路间隙直接抵达切削刃与工件的接触区域,提升切削过程中的冷却效率,同时也能辅助排屑,避免带状切屑缠绕在刀体表面刮伤已加工表面。从安装边界来看,这款三角刀体的外接圆直径适配常规12mm规格的可转位刀杆,安装时刀体的厚度方向与刀杆定位槽的深度匹配,夹紧后刀体的伸出量控制在3mm以内,既保证足够的切削容屑空间,又避免伸出过长导致切削刚性不足引发振刀问题。在实际切削应用中,这款刀体的刃口经过钝化处理,三个切削刃的刃口圆角统一控制在0.
05mm,既保证刃口的锋利度降低切削阻力,又能提升刃口的抗冲击性能,在加工45号钢、铝合金等常见机加工材料时,可适配的切削线速度范围覆盖120m/min到300m/min,进给量范围在0.1mm/r到0.3mm/r之间,能够满足不同粗糙度要求的零件加工需求。刀体的边角做了微小的倒角处理,避免安装过程中尖锐边角划伤操作人员,同时也能减少刀体边角处的应力集中,提升刀体在断续切削工况下的抗破损能力。从建模设计的细节来看,刀体表面的雕花结构采用参数化建模方式生成,纹路的凸起高度控制在0.8mm,既保证导流和增摩的效果,又不会因为纹路过深削弱刀体的整体结构强度,中心安装孔的入口处做了1mm的倒角,方便安装时定位销快速导入,降低安装对位的难度。
在实际的设备适配场景中,这款刀体不仅可以适配常规的外圆车刀杆,还可以安装在倒角刀杆、端面铣刀盘的对应刀位上,完成零件的内外倒角、小平面铣削等工序,通用性较强。针对不同的加工材料,这款刀体的基体结构可以适配不同的涂层材质,比如加工钢材时搭配氮化钛涂层提升耐磨性,加工铝合金时搭配类金刚石涂层降低粘刀概率,基体的结构尺寸不需要做任何调整即可适配不同涂层的刀片生产工艺,降低了刀片的生产制造成本。在切削过程中,三角构型的刀体切削力分布更为均匀,三个方向的受力可以通过中心孔传递到刀杆定位销上,相比四边形刀片在小切深工况下的刚性表现更好,尤其适合小型零件的精密加工场景,比如小型轴类零件的端面倒角、小型法兰盘的密封面精车等工序,能够稳定保证加工后的零件尺寸公差和表面粗糙度要求。
