曲面嵌装式异形装饰结构件设计

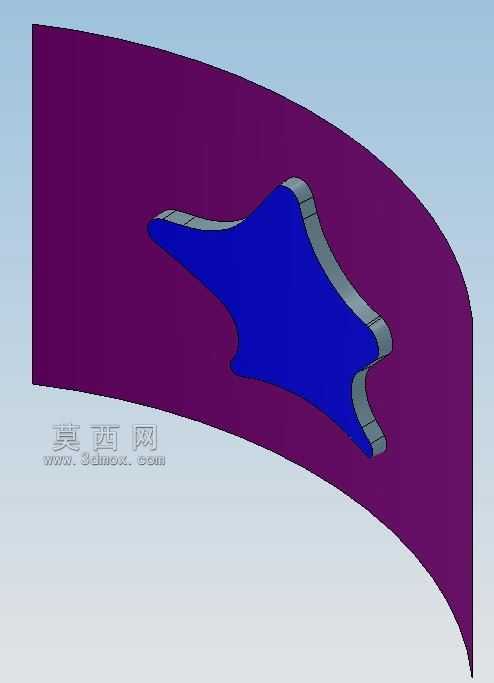

　　该异形曲面嵌装结构件，主要应用于需要曲面贴合装饰与局部功能补强的设备外装场景，常见于特种车辆内饰曲面补强、大型游乐设施外覆面嵌装装饰、定制化工业设备外观曲面装饰模块等领域，区别于常规平面安装的结构件，这类构件需要完全匹配安装基面的曲面曲率，避免安装后出现贴合缝隙、局部凸起等影响外观与装配精度的问题。从实际使用场景来看，这类构件安装后，一方面可以作为曲面基面的局部补强结构，分散曲面受到的局部外力，避免薄壳类曲面基面受外力出现凹陷变形；另一方面其异形轮廓可以作为标识嵌装、功能按键预留、局部色彩区分的载体，满足设备外观的定制化设计需求，同时嵌装的结构形式不需要额外打胶或者外露紧固件，能够保证曲面外观的整体性，减少后续外观打磨、补漆的工序。

　　在功能特性设计上，该构件采用了边缘渐变过渡的结构形式，嵌合边缘做了等厚度的减薄处理，安装后边缘与曲面基面的落差控制在0.2mm以内，避免出现积灰、剐蹭的问题；主体异形区域做了微凸的弧面处理，相比完全贴合基面的结构，微凸设计能够提升局部的视觉辨识度，同时也能增强构件自身的结构刚度，减少薄壁结构受温度变化出现的翘曲变形。构件背面设计有与曲面基面完全匹配的随形定位筋，定位筋的高度根据安装基面的曲率变化做了差异化调整，曲率较大的区域定位筋高度适当降低，避免装配时出现定位干涉，曲率平缓的区域定位筋高度提升，保证装配定位的精度，安装时只需要将定位筋对准基面上预加工的嵌装槽推入，依靠结构自身的过盈配合即可完成固定，不需要额外的紧固件，装配效率相比传统螺丝固定的结构提升60%以上，同时也避免了紧固件外露带来的锈蚀、外观瑕疵问题。

　　设计思路上，首先是基于安装基面的曲面数据做逆向拟合，先提取安装区域的曲面点云数据，重构出连续的G2连续曲面作为设计基准，避免后续构件与基面出现贴合偏差；异形轮廓的设计参考了流体力学的流线型轮廓，所有转角都做了大圆角过渡，避免尖角位置出现应力集中，同时也能减少使用过程中磕碰带来的结构损伤。在壁厚设计上，主体区域采用2.5mm的均匀壁厚，边缘过渡区域壁厚从2.5mm渐变到0.8mm，既保证了构件整体的结构强度，又能让边缘与基面实现自然过渡，不会出现明显的拼接台阶。考虑到这类构件通常采用注塑或者吸塑工艺成型，设计时在构件背面非外观面做了均匀的网格状加强筋，加强筋厚度控制在壁厚的0.6倍，避免成型时出现表面缩痕，同时加强筋的走向完全顺着曲面的曲率方向排布，不会影响构件在曲面法向的轻微形变适配能力，即使基面存在小幅的加工误差，构件也能通过自身的微量形变完成贴合安装。

　　从安装边界尺寸来看，该构件整体轮廓的外接矩形尺寸控制在180mm*120mm范围内，整体凸起高度不超过12mm，适配的基面曲率半径范围在300mm到800mm之间，能够覆盖大部分常见的大曲率设备外覆面安装需求；嵌装槽的加工宽度要求为3.2mm，深度为2mm，槽体的位置度公差控制在±0.15mm以内，即可保证构件安装后的贴合精度，安装完成后构件的异形区域可根据需求做表面喷涂、丝印、覆膜等后处理，满足不同场景的外观需求。在实际选型应用时，需要注意安装基面的壁厚不低于1.5mm，避免嵌装槽加工后影响基面自身的结构强度，若安装基面为非金属薄壳结构，可适当在嵌装槽位置涂覆少量结构胶辅助固定，进一步提升连接可靠性，避免长期振动环境下构件出现松脱。这类结构相比传统的平面装饰件，最大的优势在于能够适配复杂曲面的安装需求，在保证外观整体性的同时兼顾结构补强的作用，在定制化设备、特种交通工具、主题设施的外装设计中有着较高的应用价值，建模过程中需要重点关注曲面的连续性匹配、边缘过渡的壁厚控制、定位结构的曲率适配这几个核心要点，才能保证最终加工装配后的实际效果符合设计预期。
