汽车驻车制动操纵手刹结构设计

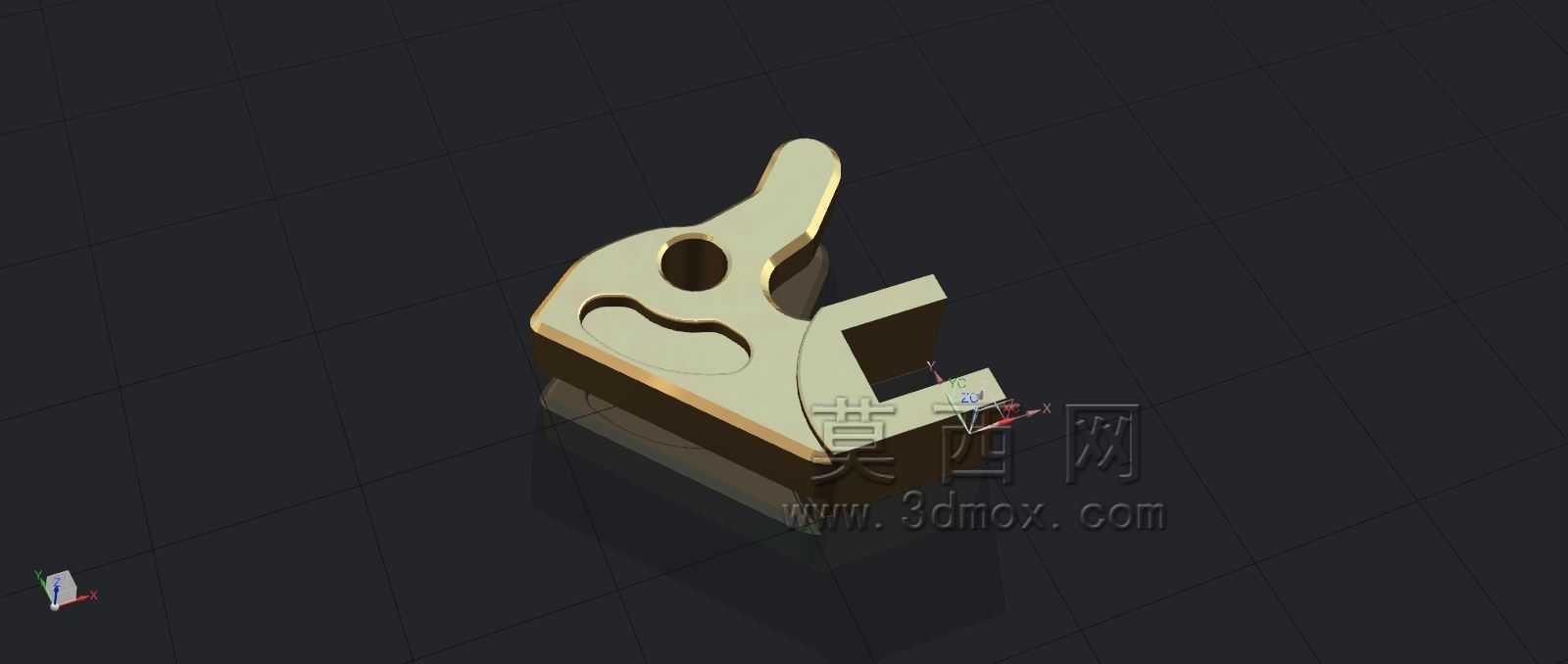

　　在乘用车辆与部分轻型商用车辆的座舱布局中，手刹操纵机构是连接驾驶员操作输入与后轮驻车制动执行端的核心人机交互部件，日常使用场景覆盖坡道临时驻车、停车后锁止传动、低速工况下应急制动辅助等多个维度，其结构可靠性直接决定车辆静止状态下的防溜车能力，是整车制动系统里不可缺失的冗余安全部件。这款手刹结构采用一体式压铸成型的主体基座，握持段做了贴合人手抓握弧度的曲面过渡，避免长时间提拉操作时的硌手感，基座上预留的棘轮棘爪啮合槽是实现锁止档位保持的核心结构，提拉过程中棘爪沿棘轮齿面逐档滑入卡合，每一档位对应不同的制动拉索张紧行程，可匹配不同坡度下的制动力需求，按下端部解锁按键后棘爪抬升脱离棘轮齿，即可释放制动拉索完成驻车解除。从安装边界来看，

　　该结构的基座底部预留了三个呈三角分布的螺栓固定孔，适配多数主流乘用车型中央通道的安装点位，固定孔位周边做了局部加厚的加强筋结构，可承受反复提拉操作带来的交变载荷，避免长期使用后基座出现开裂变形；操纵臂的转动铰接点采用衬套过盈配合的装配方式，铰接间隙控制在0.1mm以内，既保证转动过程无卡滞，也能避免长期磨损后出现的松旷旷量。设计过程中优先考虑了操作力的人机工程匹配，正常成年人坐姿下的提拉操作力控制在150N-200N区间，既不会因为操作力过大导致女性驾驶员操作费力，也不会因为操作力过轻出现误触解锁的风险；拉索连接端采用可调式螺纹接头，可在整车装配阶段根据拉索的实际长度调整初始张紧量，补偿制造公差带来的行程偏差，

　　保证棘爪锁止到第三档时后轮即可达到足够的驻车制动力。结构的外形轮廓做了圆角过渡处理，没有尖锐的凸起棱角，避免车辆发生碰撞时对座舱内人员造成二次伤害，握持段的表面可后续包覆软质防滑材料，进一步提升操作触感；棘轮齿面做了高频淬火处理，表面硬度达到HRC45-50，可承受数万次反复锁止解锁操作的磨损，不会出现齿面塌角导致的锁止失效问题。在实际装车匹配时，该结构的转动行程预留了足够的冗余量，当后轮制动片出现正常磨损导致制动间隙增大时，无需调整安装位置即可通过多提拉一个档位补偿间隙，减少售后维护的调整频次；解锁按键的按压行程设置为8mm，按键回位采用内置圆柱弹簧提供回弹力，按键按压力控制在10N左右，操作反馈清晰，不会出现卡滞无法回位的情况。

　　整个结构的重量控制在0.8kg以内，在保证结构强度的前提下尽可能做了轻量化处理，基座非受力区域做了局部挖槽减重，不会额外增加整车的整备质量；拉索走线方向沿操纵臂转动的切线方向布置，提拉过程中拉索的摆动角度控制在5°以内，减少拉索与护套之间的摩擦阻力，延长拉索的使用寿命。针对低温使用场景，铰接点与棘轮棘爪的配合间隙预留了0.05mm的冷缩补偿量，避免零下低温环境下部件收缩出现转动卡滞；棘爪的啮合齿深度设计为2mm，即使车辆停放在较大坡度路面出现载荷冲击，也不会出现棘爪滑脱导致的驻车失效。
