红色圆形嵌入式油壶密封端盖结构设计

　　在各类需要定点储油、补油的机械结构场景中，这类圆形嵌入式油壶端盖是保障润滑系统密封性的核心部件，常见于小型动力设备、传动机构的集成式储油腔体上，替代传统外露式油塞，既能够避免润滑油在设备运行过程中出现飞溅、渗漏问题，也能阻挡外界粉尘、切削碎屑、水汽进入储油腔内部，防止润滑油被污染后加剧运动副的磨损。从实际使用场景来看，这类端盖多适配于腔体壁厚在3-8mm的薄壁安装位，安装时不需要额外设计复杂的法兰连接结构，仅需在腔体壁面加工对应尺寸的圆形沉孔，依靠端盖外圈的多组定位凸台与沉孔内壁卡合，配合端面的密封胶圈即可完成固定，安装效率比传统螺纹油塞提升40%以上，尤其适合批量装配的小型通用机械设备。

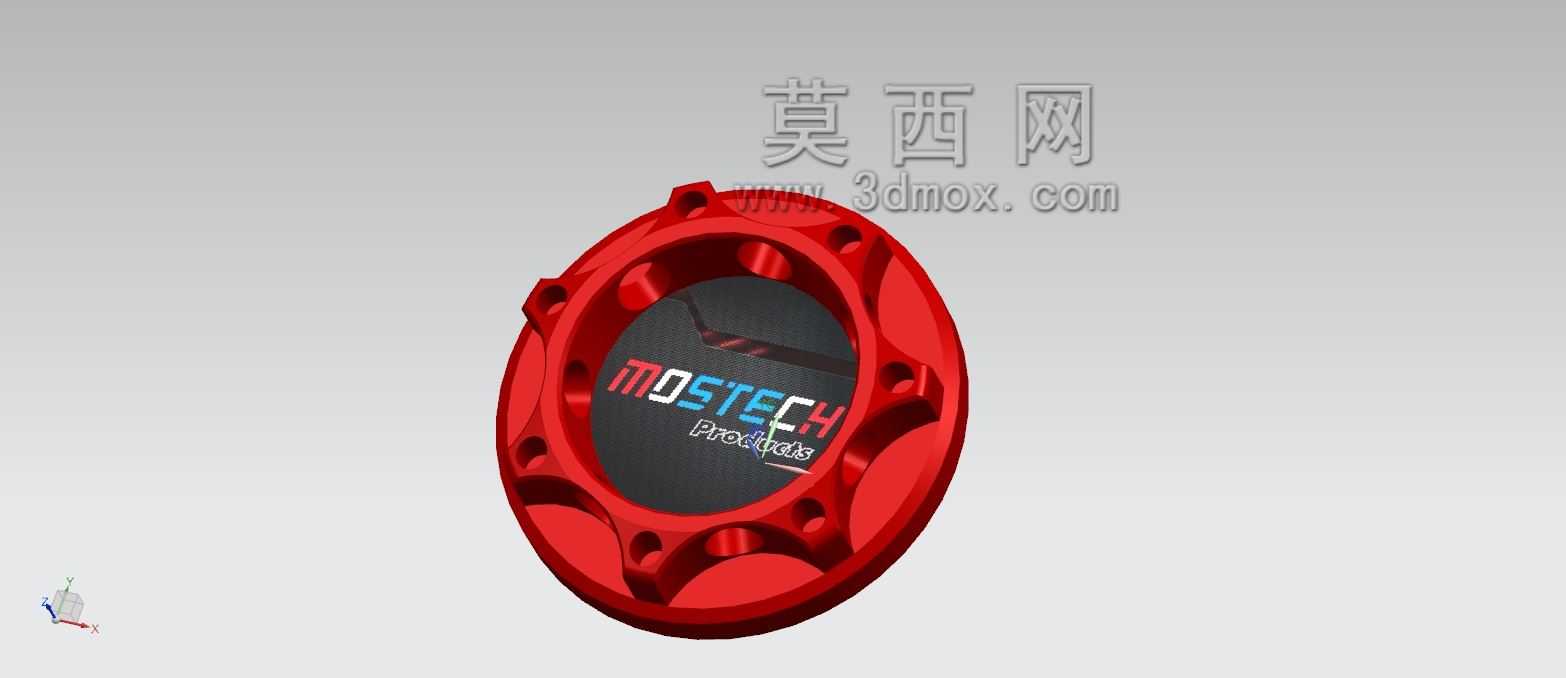

　　从结构设计逻辑来看，这款端盖采用了外圈环形基体+中心标识区+周向定位凸台的组合结构，外圈环形基体做了等厚度的加强筋过渡，避免在反复拆装、长期受油温变化产生热胀冷缩时出现开裂变形；周向均匀分布的6处内凹定位槽，既可以作为安装时的施力卡位，方便操作人员用专用卡钳拧入安装位，也能在安装到位后与沉孔内的凸点卡接，防止设备运行过程中因振动导致端盖松脱。中心区域的内凹平面预留了品牌标识或油液型号标注的位置，不需要额外粘贴铭牌，避免长期接触油污后标识脱落，方便后期运维人员快速识别储油腔的油液类型、加注周期。

　　在安装边界的尺寸设计上，这类端盖的外圈配合直径通常根据储油腔的开口尺寸做适配，常规规格的配合公差选H7/h6的间隙配合，既保证安装时能够顺利压入沉孔，也不会因间隙过大出现渗漏；端盖的轴向安装深度控制在12-18mm区间，压入后端面与腔体壁面基本齐平，不会突出在外被其他运动部件剐蹭，也不会过度伸入储油腔内部占用储油空间。端盖内侧设计有环形的密封槽，可适配直径2mm的O型丁腈橡胶圈，能够耐受-20℃到120℃的工作温度，覆盖绝大多数工业设备的常规运行油温区间，密封面的粗糙度控制在Ra1.6以下，保证橡胶圈贴合后无渗漏间隙。

　　从功能特性来看，这款端盖除了基础的密封、防护作用外，还在环形基体上设计了多处减重凹腔，在保证结构强度满足1.2倍工作压力测试要求的前提下，整体重量比同尺寸的实心端盖降低35%左右，符合小型设备轻量化的设计趋势。端盖的外露表面做了红色阳极氧化处理，一方面红色的高辨识度能够让运维人员在设备巡检时快速定位注油口位置，避免找错注油点，另一方面阳极氧化层的硬度高、耐油污腐蚀，长期接触润滑油、车间切削液也不会出现掉色、锈蚀问题，使用寿命比普通喷漆处理的端盖提升3倍以上。

　　在建模过程中，这类零件需要重点关注周向定位凸台的对称度公差，保证安装时各个卡位受力均匀，避免出现单边卡紧导致端盖装偏、密封失效的问题；同时密封槽的倒角、圆角处理需要符合橡胶圈的安装要求，槽口处做R0.5的圆角过渡，防止安装时割伤橡胶圈导致密封失效。另外，端盖的所有外露棱边都做了C0.3的倒角处理，避免操作人员安装、拆卸时被锐边划伤，符合机械设计的安全规范。这类结构的端盖除了应用在小型储油壶上，也可以通过调整尺寸、密封结构，拓展应用在小型液压腔体、气动元件的端盖密封场景，具备较强的结构通用性，只需要调整配合直径、定位凸台的数量和尺寸，即可快速适配不同规格的安装需求，不需要重新做整体的结构拓扑，能够大幅降低同系列产品的设计周期。
