剖视结构喷气动力装置三维设计

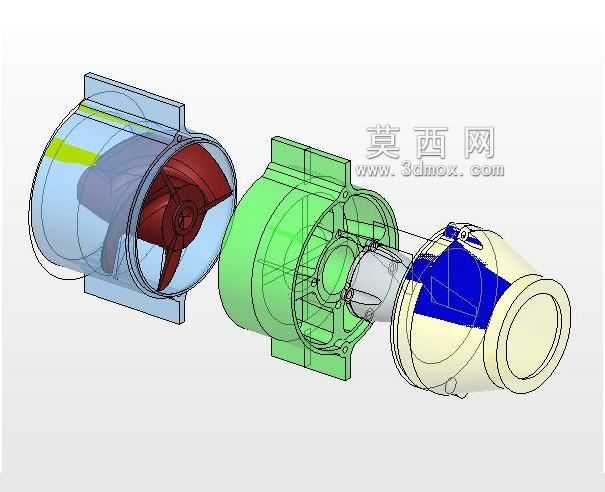

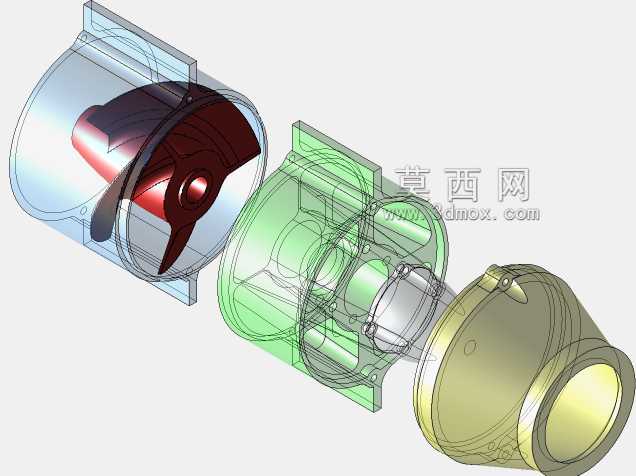

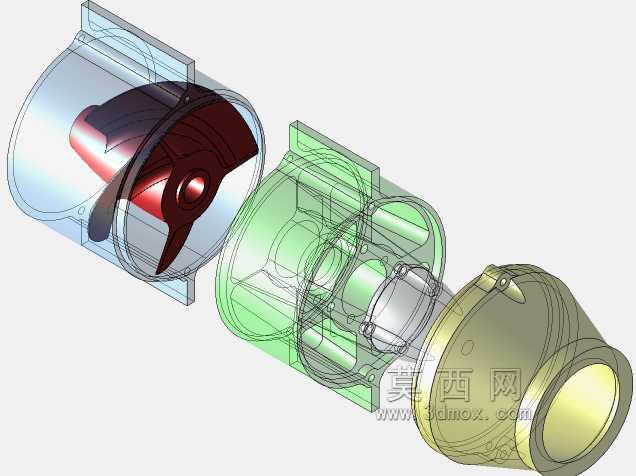

　　这套剖视展示的喷气动力结构，在小型流体推进、风道增压、实验台动力单元等场景中有着明确的应用定位，不同于大型航空涡喷引擎的复杂结构，该设计更偏向小型化、集成化的动力输出需求，可适配小型无人载具推进、管道内部气流输送、局部风场模拟试验台等实际工况。从结构拆分状态能看到，整套装置分为进气导流段、叶轮做功段、中间传动连接段、出气整流段四个核心部分，各段之间通过法兰止口定位，配合螺栓连接完成整体装配，安装时可依托壳体外侧的安装耳座完成固定，耳座上预留的安装孔可适配M6-M8规格的紧固件，整体径向最大尺寸不超过180mm，轴向总长度控制在320mm范围内，在紧凑安装空间内即可完成布置，不需要额外预留过大的检修操作空间，

　　日常维护仅需拆解两端端盖即可完成叶轮清理与轴承检查。设计过程中优先考虑了流体流动的平顺性，进气段采用渐缩式导流腔，内壁做顺滑过渡处理，避免气流进入叶轮前产生紊流损失，叶轮采用后弯式叶片构型，叶片型线经过流体仿真优化，在转速12000rpm工况下可保证气流均匀进入做功腔，减少叶片入口的冲击损失。中间的绿色壳体部分为传动与轴承安装腔，内部预留了轴承位与密封件安装槽，可适配深沟球轴承与接触式密封圈，既可以支撑旋转轴的高速运转，也能避免腔体内的润滑脂泄漏到气流通道中，同时隔绝外部粉尘进入传动部位，提升装置在多尘工况下的运行可靠性。出气段采用渐扩式整流结构，内壁设置导流筋，将叶轮甩出的旋转气流调整为轴向流动，降低出气端的涡流损失，

　　提升气流输出的动压转化效率。各段壳体的壁厚根据受力情况做了差异化设计，进气段与出气段因为承压较低，壁厚控制在3mm即可满足刚度要求，中间传动段因为要承受轴承运转的振动载荷与叶轮的径向力，壁厚加厚到4.5mm，同时在壳体外侧设置加强筋，既控制了整体重量，也避免高速运转时壳体产生共振。装配过程中需要保证各段止口的同轴度误差不超过0.02mm，否则会导致旋转轴偏心，运转时产生异常振动与噪音，叶轮与壳体之间的间隙控制在0.8-1.2mm之间，间隙过大会导致气流回流降低效率，间隙过小则容易因为热胀冷缩出现叶轮擦壳的故障。在实际选型应用时，可根据所需的风量与风压参数调整叶轮的直径与叶片角度，若需要更高的输出压力，可在现有结构基础上增加一级叶轮，

　　构成两级增压结构，仅需更换中间壳体与加长传动轴即可完成改型，不需要重新设计整套外壳，具备较好的模块化拓展能力。该结构的密封设计采用了接触式橡胶圈与迷宫密封组合的形式，在传动轴穿出壳体的位置，先通过迷宫密封结构阻挡大部分气流携带的杂质，再通过橡胶密封圈完成最终密封，可适应最高120℃的工作温度，满足常规工况下的使用需求。安装耳座的位置经过重心校核，固定后整套装置的重心落在安装面的投影范围内，运转时不会产生额外的倾覆力矩，可减少支架的受力负担，不需要额外设计配重结构。
