高精度套筒联轴器机械结构设计

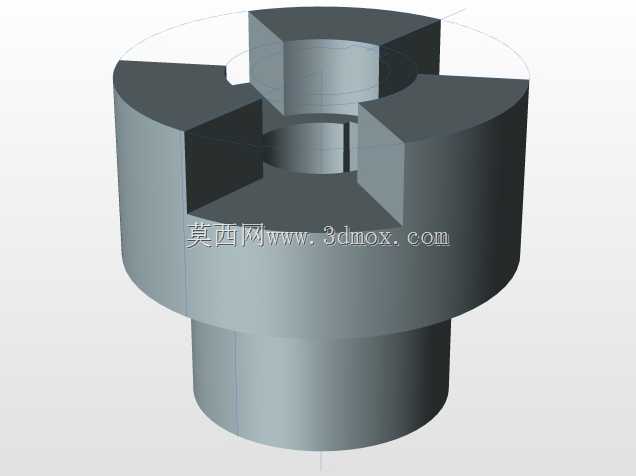

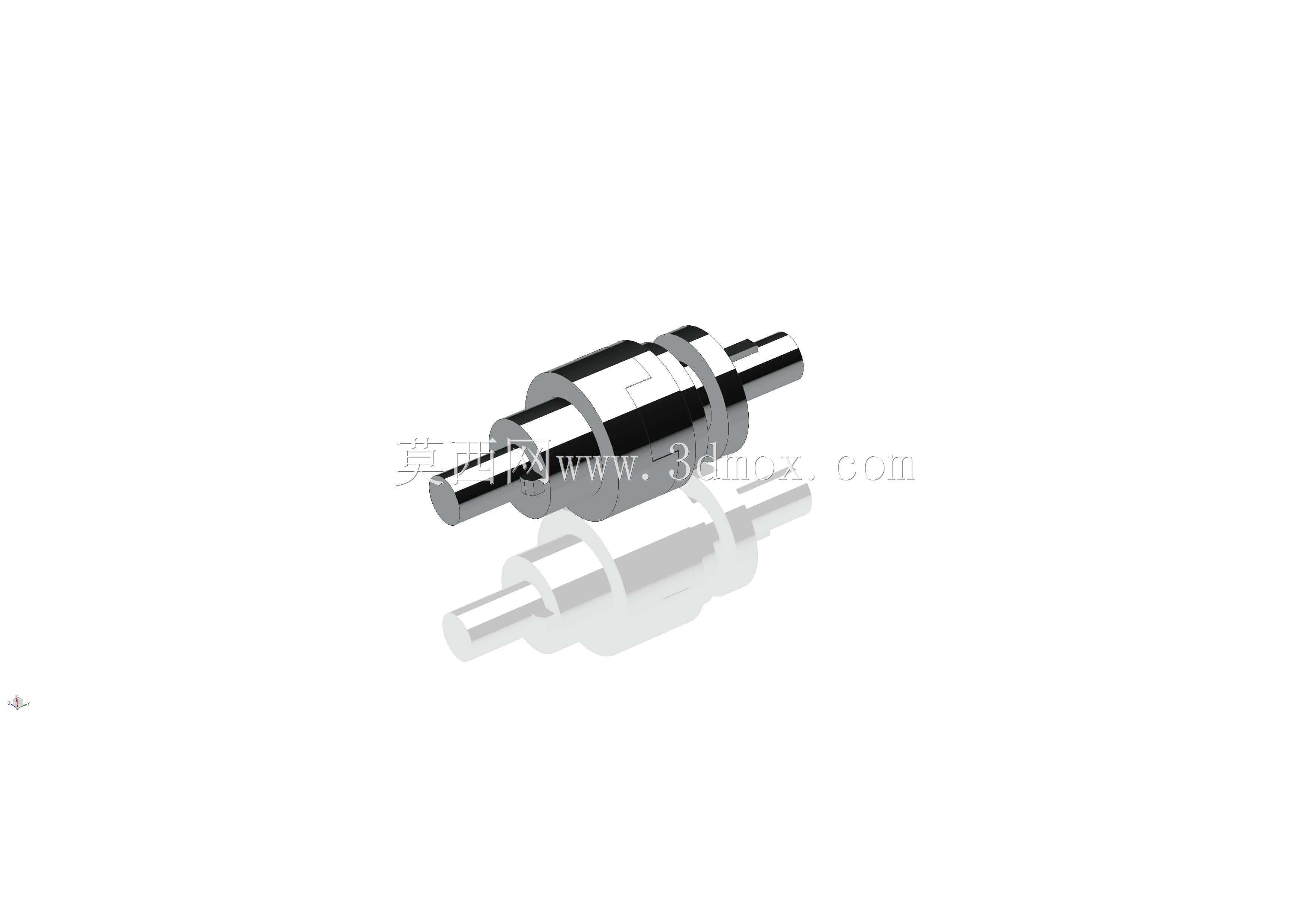

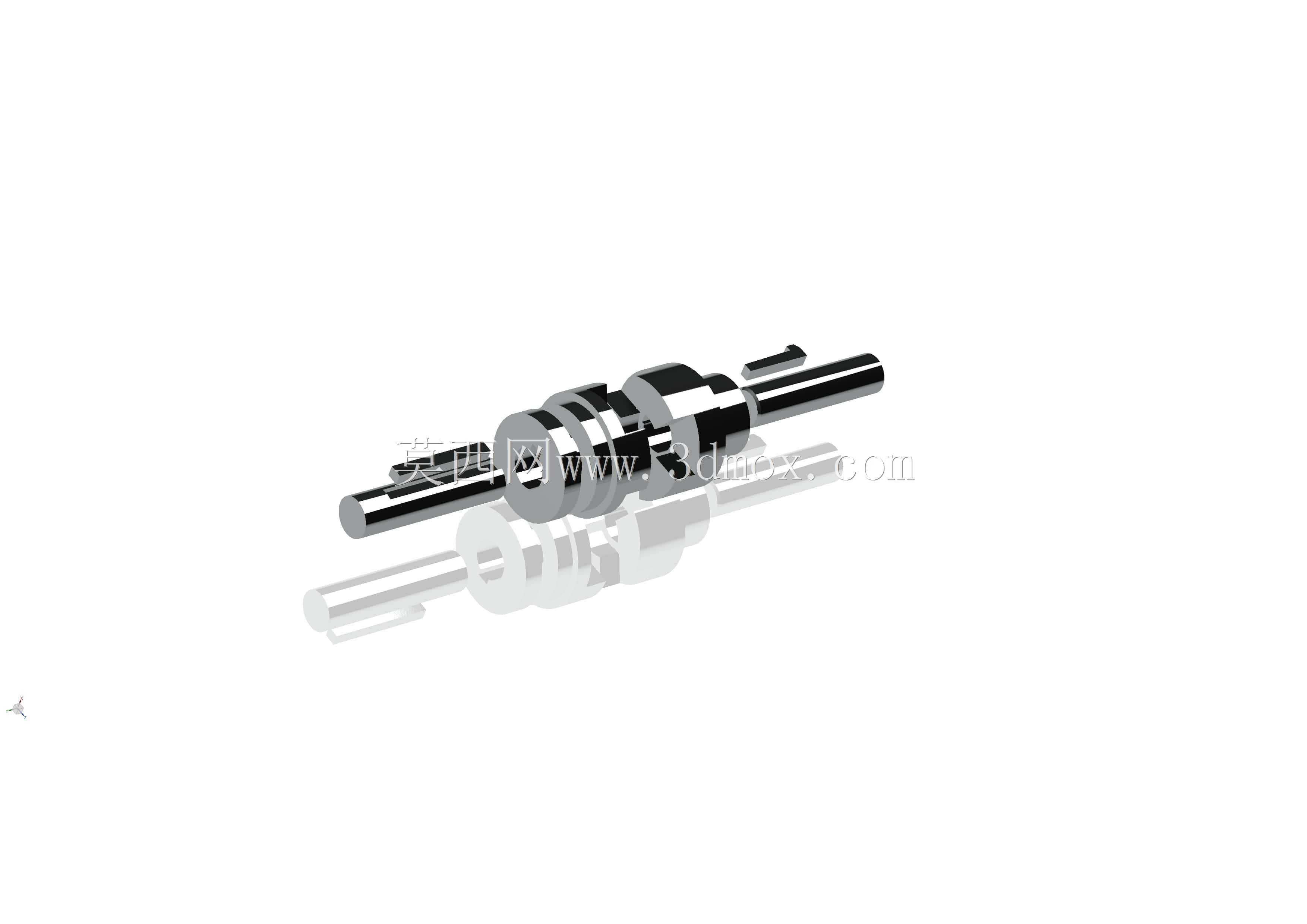

套筒联轴器是机械传动系统中应用极为广泛的刚性轴连接部件，主要用于两根同轴布置传动轴之间的扭矩传递，同时可在一定范围内补偿两轴安装过程中出现的微小径向、角向偏移，保障传动链路的运行稳定性。这类联轴器常见于中小型功率的传动场景，比如轻工输送设备的动力输出端、小型机床的进给传动单元、精密检测设备的动力传递模块、农用小型机械的动力衔接部位，在对传动同轴度要求较高、载荷冲击较小的工况下具备极佳的适配性。从实际用途来看，套筒联轴器依靠自身套筒结构与连接件的配合，将主动轴的旋转运动无滑差传递至从动轴，相较于其他结构复杂的联轴器，它结构简单、径向尺寸紧凑，安装后不会额外占用过多设备内部的径向空间，尤其适合安装边界局促、传动间距较短的轴系布局。在功能特性上，这款套筒联轴器采用整体式套筒主体搭配侧向紧定螺钉的锁紧结构，套筒内壁与轴径采用高精度间隙配合设计，安装时仅需将两轴端分别插入套筒内孔至指定深度，拧紧紧定螺钉使其顶紧轴面即可完成固定，拆装流程便捷，日常维护无需复杂的专用工装。设计过程中，首先围绕额定传递扭矩的需求核算套筒的壁厚与内孔直径，确保套筒在满载荷运行时不会出现扭转变形或断裂失效；其次针对安装场景的空间边界，控制套筒的总长度与外圆直径，避免与周边的轴承座、机架护罩等部件产生运动干涉；同时在紧定螺钉的布置上采用对称错位排布，既保证轴与套筒的连接锁紧力均匀分布，又避免螺钉孔位集中导致套筒局部应力集中，提升部件的整体疲劳强度。从外形尺寸与安装边界来看，这款联轴器的套筒外圆采用光滑圆柱面设计，无突出的外置结构，安装时仅需保证两轴的同轴度偏差在允许范围内，预留出套筒轴向安装的移动空间即可，无需额外设计复杂的安装支座，适配绝大多数标准直径的圆柱传动轴系。在实际运行过程中，该结构的联轴器传动噪音低、传动效率高，没有多余的弹性元件损耗，长期运行的维护成本极低，对于转速稳定、载荷平稳的传动场景而言，是性价比极高的轴连接解决方案。
