非压力卧式燃油贮罐三维设计模型

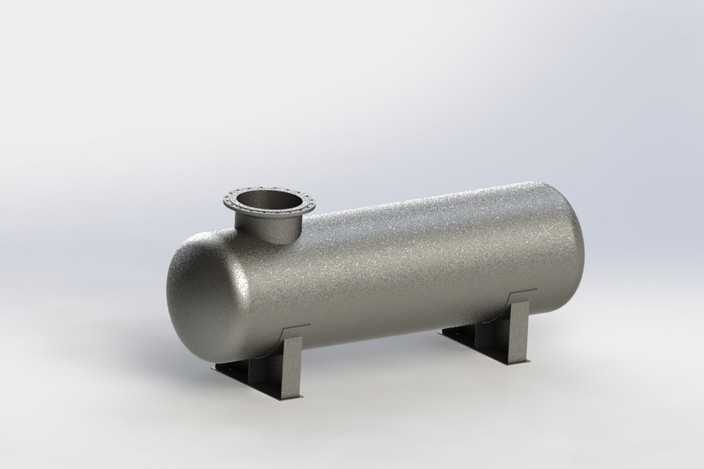

本模型为非压力卧式燃油贮罐，采用SolidWorks完成全参数化三维建模，建模过程严格遵循常压储运设备的结构设计逻辑，首先以旋转凸台命令生成两端标准椭圆封头与圆柱形筒体的主体承压壳体，壳体壁厚按照常压燃油储罐的常规设计取值，保证结构强度满足常温燃油存储的使用需求。在筒体顶部位置，通过拉伸凸台与法兰特征组合生成带标准法兰接口的人孔/进料口结构，法兰端面的螺栓孔采用圆周阵列命令均匀排布，完全匹配对应公称通径法兰的安装尺寸规范，接口与筒体的衔接位置做了平滑过渡处理，避免建模过程中出现应力集中的几何缺陷。罐体底部的支撑鞍座采用焊接式鞍式支座结构，通过拉伸、切除命令生成支座的立板、底板与加强筋结构，两个支座沿罐体轴向对称布置，支座与筒体的接触弧面完全贴合筒体外径曲面，保证支撑受力均匀，建模时对支座的安装基准做了精准定位，确保整体结构的装配合理性。材质渲染阶段，罐体主体采用哑光金属磨砂材质，还原钢制储罐经喷砂处理后的真实表面质感，材质参数调整了粗糙度与金属度数值，模拟碳钢表面的漫反射效果，避免过度反光造成的视觉失真；支座部分采用与罐体一致的金属材质，仅在边角位置做了轻微的倒角光影处理，凸显焊接结构的棱角特征；法兰密封面位置做了高光处理，区分加工面与非加工面的质感差异。整体模型的结构设计完全贴合卧式常压储罐的工程实际，所有特征均采用可编辑的参数化建模方式生成，未出现碎面、破面等几何错误，可直接用于工程方案展示、储运设备教学演示、相关管路系统的装配干涉检查等场景，模型的几何比例严格参考同规格燃油储罐的实际尺寸，各部件的相对位置、连接关系均符合常压容器的设计规范，能够直观呈现卧式贮罐的整体构造与细节特征。
