3英寸RF老板型法兰及配套M16紧固件组件

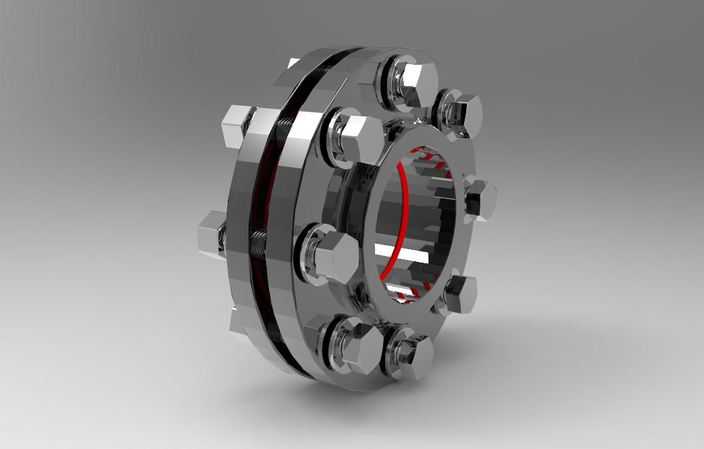

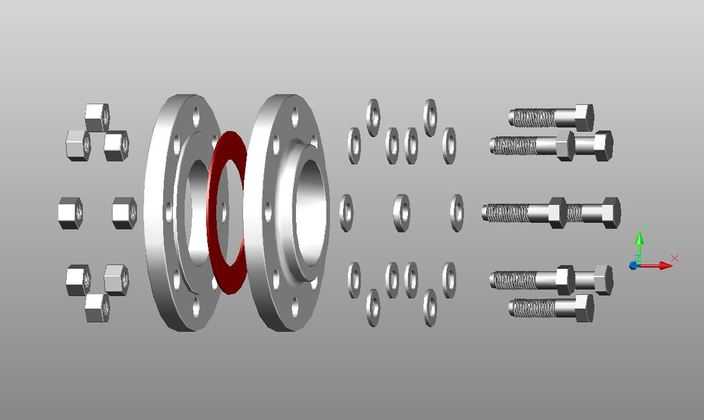

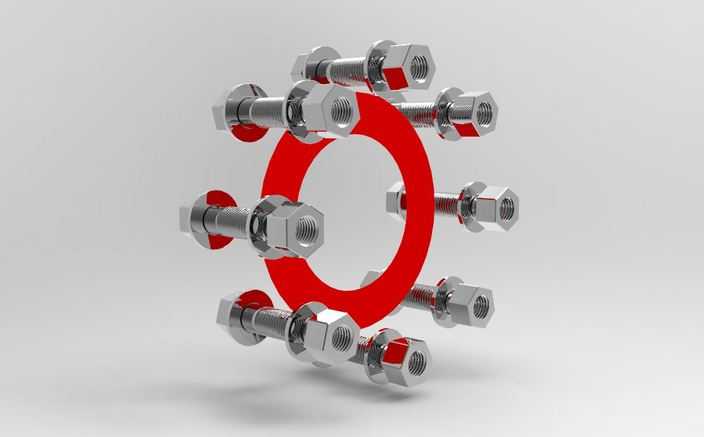

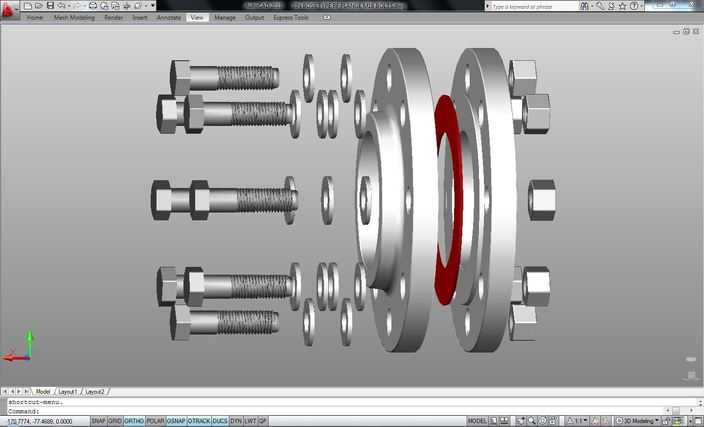

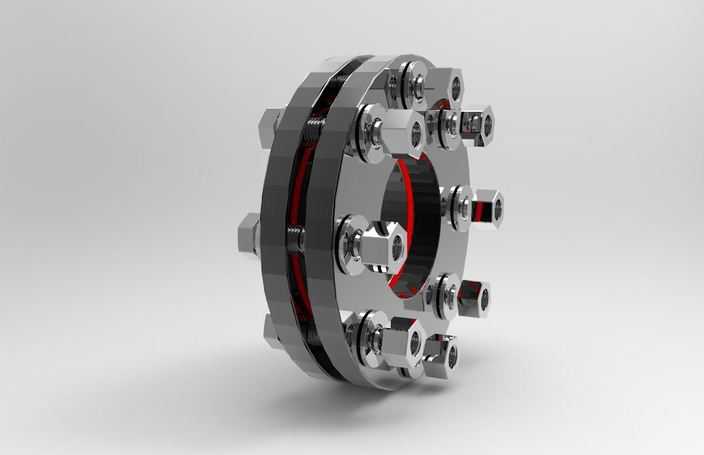

本模型为3英寸RF老板类型法兰与配套M16螺栓、螺母、垫圈的完整装配组件，建模过程严格遵循机械设计标准规范，首先通过草图绘制法兰的基准轮廓，精准定位法兰盘的内外径尺寸、螺栓孔分布圆直径以及密封面的结构参数，采用旋转凸台命令生成法兰基体，再通过圆周阵列命令完成均布螺栓孔的特征创建，保证各孔位的位置度符合装配公差要求。针对配套的M16螺栓、螺母与垫圈，分别按照标准紧固件的尺寸参数进行独立建模，螺栓部分精准还原外螺纹的牙型轮廓、六角头的对边尺寸与倒角结构，螺母对应匹配内螺纹结构与六角外形，垫圈则还原其环形薄片的结构特征与边缘倒角细节。装配阶段采用同轴心、重合、面贴合等标准配合关系，先将两片法兰对齐定位，中间预留密封结构的装配位置，再依次穿入螺栓、套入垫圈、旋紧螺母，通过圆周阵列完成整圈紧固件的装配，还原真实法兰连接的装配逻辑。渲染阶段为金属部件赋予不锈钢材质，调整材质的粗糙度、金属度参数，模拟金属加工后的哑光金属质感，密封部位赋予红色橡胶类材质，还原密封件的视觉特征，场景采用柔和的影棚光照环境，通过多角度打光突出法兰组件的结构层次与金属表面的光影反射效果，清晰展现各部件的装配关系与外形细节。设计过程中充分考虑法兰连接的实际使用场景，所有结构尺寸均匹配管路连接的通用标准，紧固件的规格选型与法兰的压力等级、孔径参数完全适配，既保证模型的外观还原度，也确保结构参数具备实际工程参考价值，可用于管路连接结构的教学演示、装配模拟以及相关机械设计的参考调用。
