小型曲柄连杆式易拉罐破碎装置

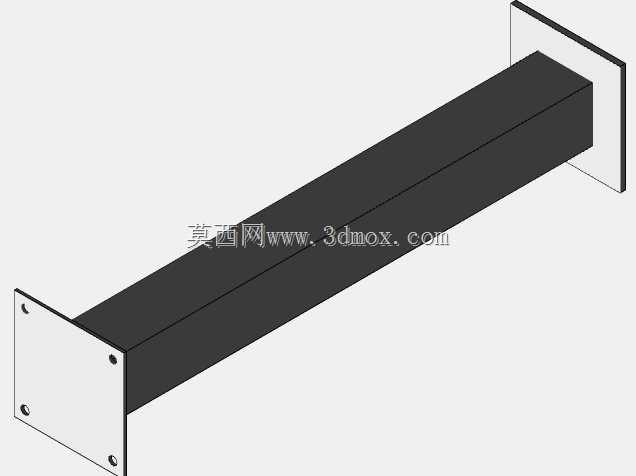

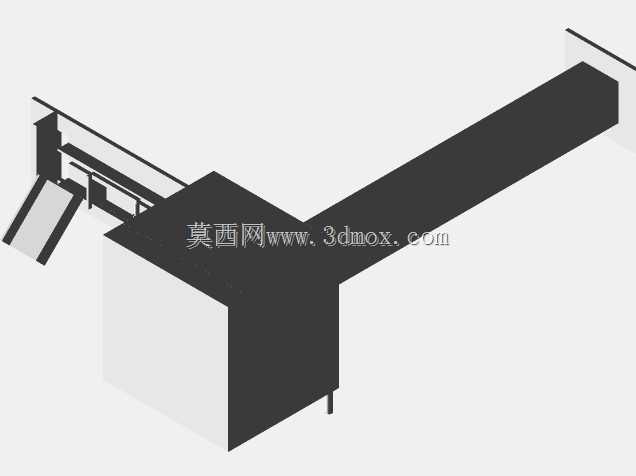

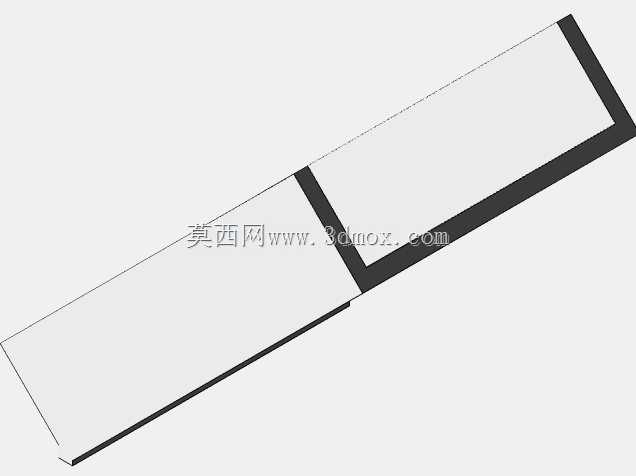

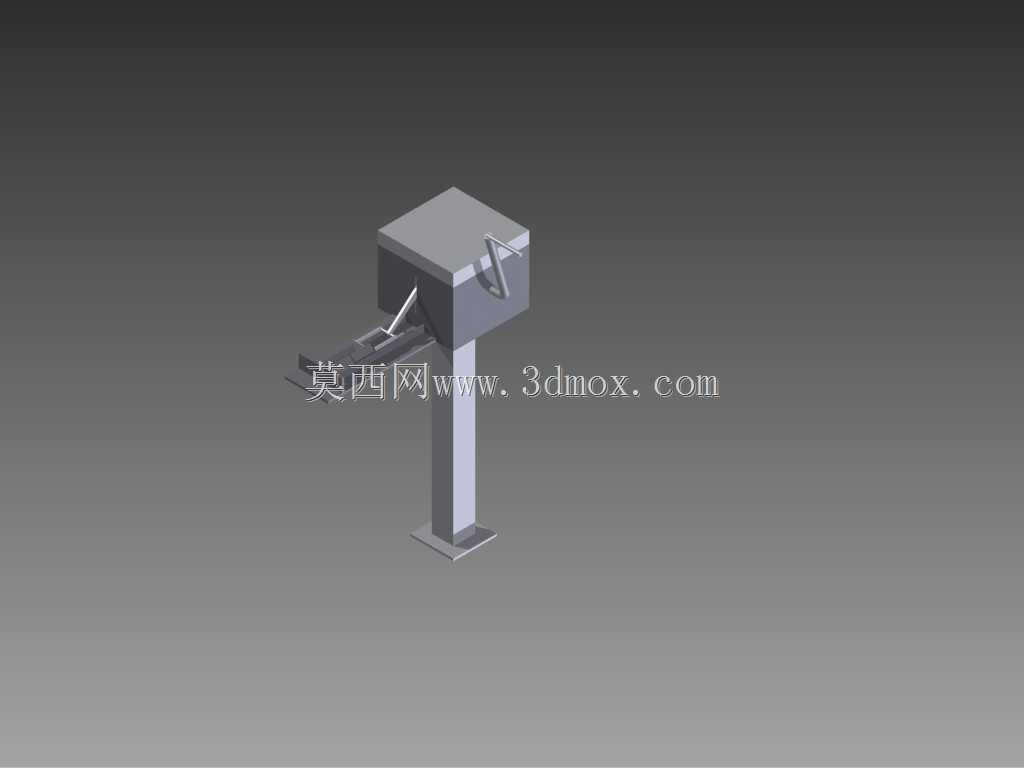

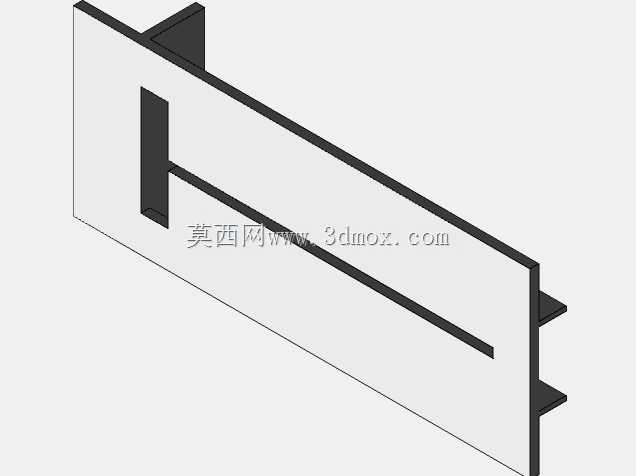

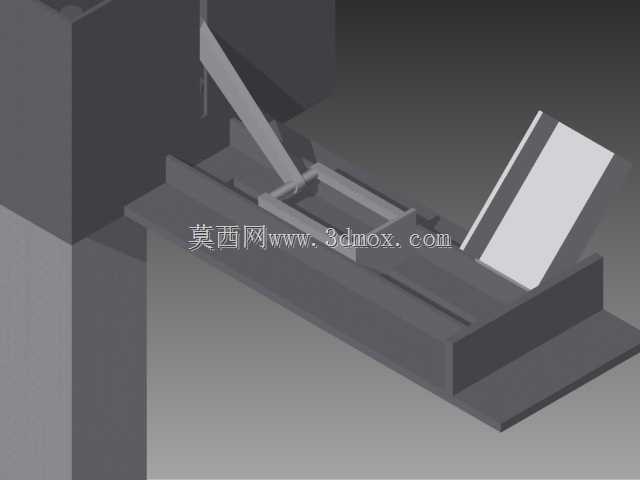

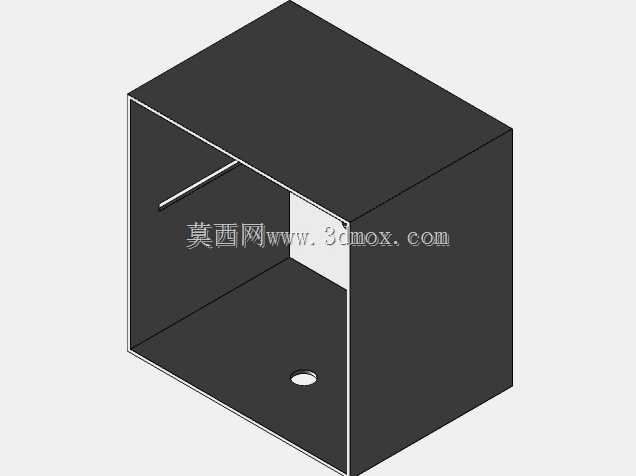

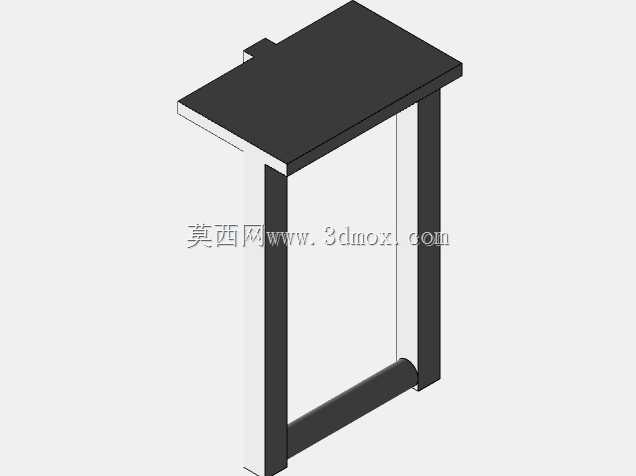

这款小型罐体破碎设备主要面向零散废品回收站点、小型饮品经销门店的废弃金属罐体减容处理场景，日常作业中可对常见的铝制易拉罐、薄铁皮苏打水罐、小型马口铁食品罐完成挤压破碎作业，大幅降低废弃罐体的堆叠占用空间，提升废品收纳、转运环节的空间利用率。从结构设计逻辑来看，设备采用立式支撑框架搭配顶部进料仓的布局，进料仓为敞口方形结构，可适配人工逐件投料的作业节奏，避免连续进料带来的卡滞风险；核心执行机构采用曲柄连杆传动方案，将手动输入的摇杆回转运动转化为破碎压头的直线往复运动，压头的运动行程经过匹配设计，刚好可以将标准330ml直径的罐体完全压至扁平状态，不会出现行程不足导致罐体回弹、或是行程过量造成机构碰撞的问题。设备的出料端设置倾斜导料槽，被压溃的罐体完成破碎后会顺着导料槽滑出至预设的收纳容器内，无需人工手动从破碎腔掏取物料，降低作业过程中的夹碰风险。安装边界方面，设备整体采用立式单立柱支撑结构，底部仅需预留0.4平方米左右的平整安装面即可完成固定，整机高度适配成年操作人员站立作业的手臂操作高度，摇杆的安装位置处于人体站立时的舒适施力区间，长时间手动操作也不易产生肢体疲劳。破碎腔的内壁做了折边加固处理，可承受罐体压溃过程中产生的侧向挤压力，避免长期作业后腔室出现变形张开的问题；压头的工作面做了防滑压纹设计，挤压光滑罐体时不会出现罐体侧滑弹出的情况，保障作业过程的安全性。设备的传动部件全部内置在框架结构内部，外部无裸露的运动连杆，可避免作业过程中衣物、肢体被卷入传动结构的风险。从实际使用的适配性来看，这款设备无需外接电源动力，完全依靠手动输入动力即可完成作业，适合无固定供电的临时回收点位、户外促销活动现场的废弃罐体即时处理场景，相比大型电动破碎设备，其维护成本极低，仅需定期在曲柄转轴位置加注润滑脂即可保障长期顺畅运行，没有复杂的电气元件需要检修更换，对操作人员的技术能力要求极低，经过简单的操作说明即可独立完成作业。
