立式双导柱钣金折弯成型工装结构

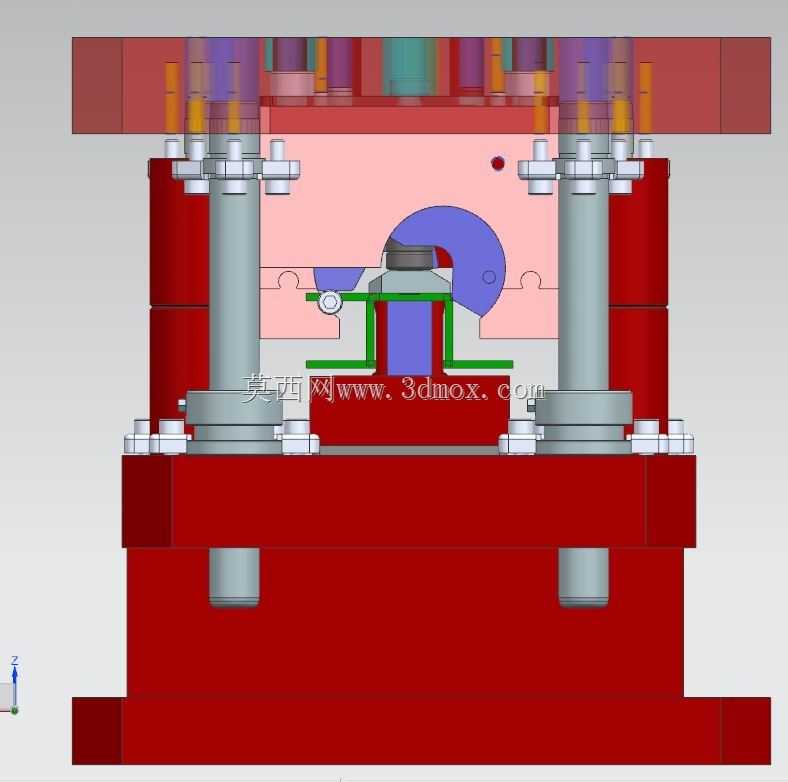

该结构主要应用于五金钣金加工车间的批量板材折弯工序，适配中小型金属薄板的多道次折弯成型作业，可直接安装在常规冲压设备的工作台面，替代简易折弯夹具完成精度要求更高的弯折加工，常见于家电外壳、五金支架、电气柜配件等产品的生产环节，能够有效降低人工折弯的尺寸偏差，提升同批次工件的成型一致性。整套结构采用上下模分体式布局，底部为厚重的安装基座，通过基座上的定位槽可快速与冲压设备滑块、工作台完成对位固定，两侧对称布置的高精度导柱贯穿上下模座，在合模过程中提供稳定的垂直导向，避免侧向外力导致的模位偏移，保证折弯角度的均匀性。上模部分集成了折弯凸模与压料组件，合模时压料块先接触板材表面将其牢牢压紧，随后凸模下行配合下模的成型型腔完成板材弯折，内部设置的复位弹性件可在开模时带动上模组件自动回位，配合侧面的定位挡块可快速完成待加工板材的上料定位，无需反复调整工件位置。设计过程中重点考量了成型受力的均匀分布，将主要承压结构布置在导柱与基座的中轴线上，避免偏载导致的导柱磨损，同时在折弯工作区域预留了足够的操作空间，方便操作人员上下料与清理加工废料，上下模的成型面做了圆角过渡处理，减少折弯过程中板材表面的拉伤压痕。整套结构的安装边界适配常规开式压力机的工作台尺寸，无需对现有设备做额外改造即可直接投入使用，模座上的固定螺栓孔采用标准化间距设计，可根据不同折弯需求快速更换对应形状的凸凹模镶件，适配不同弯折角度、不同形状的钣金件加工，兼顾了专用工装的成型精度与通用工装的适配灵活性，能够帮助生产环节减少工装更换的辅助时间，提升小批量多品种钣金件的加工效率。
