异形带法兰安装边塑料壳体结构设计

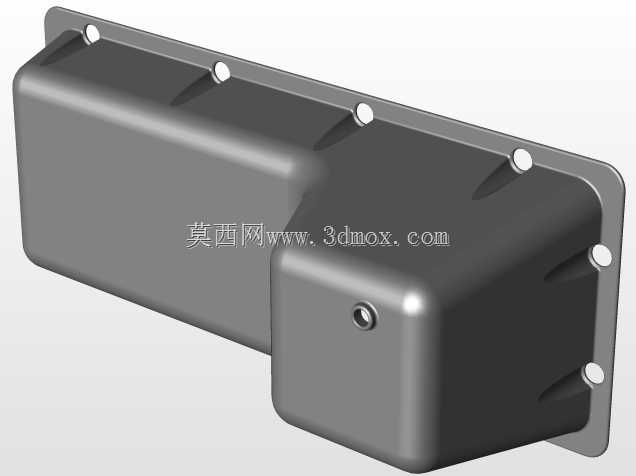

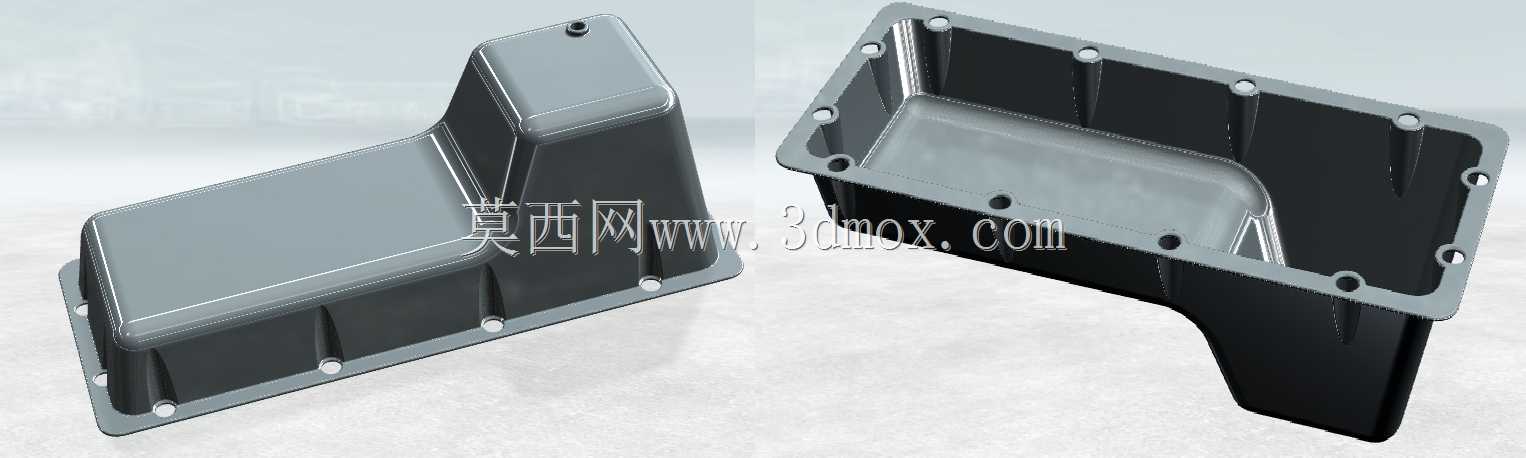

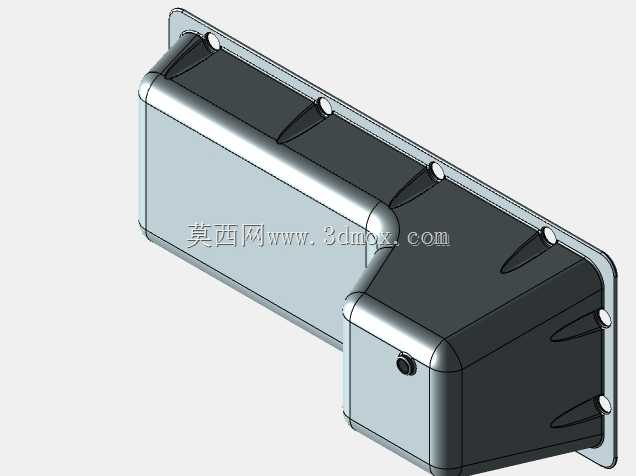

这款异形塑料壳体主要应用于工业电控设备、车载传感模块或是小型液压动力单元的外置防护腔体，在实际工况中承担内部核心元件的防护、安装定位以及配合面密封的核心作用，能够隔绝外界粉尘、水汽以及轻度油污侵入，避免内部精密元件受环境侵蚀出现性能衰减或是短路故障，同时也能为内部组件提供稳定的安装支撑，抵御设备运行过程中产生的小幅振动冲击，避免元件移位松脱。从功能特性来看，壳体采用一体化注塑成型的腔体结构，一侧为深度渐变的异形容腔，能够适配内部不规则排布的电路板、接插件或是小型阀组组件，最大化利用内部空间减少设备整体体积；另一侧为平整的法兰安装边，沿法兰边均匀排布的安装孔位可通过螺栓将壳体紧密压合在设备基体的对应安装面上，配合法兰面预设的密封槽加装密封圈后，可实现IP65级别的静态密封效果，满足多数工业户外或是车间多尘环境的使用要求。在设计思路上，首先基于内部待容纳组件的最大外轮廓进行容腔的初步放样，预留出0.8-1.2mm的装配间隙以及走线空间，同时针对容腔转角位置做了均匀的圆角过渡，既避免注塑过程中出现应力集中导致的成型开裂问题，也能减少内部线缆布设时的外皮刮损风险；法兰安装边的孔位排布完全匹配对应设备基体的预装孔位坐标，每个安装孔周边做了局部加厚的凸台结构，避免螺栓锁紧时法兰边出现翘曲变形，保证密封面的平面度误差控制在0.1mm以内；壳体外侧的加强筋沿容腔深度方向均匀布置，在不增加整体壁厚的前提下大幅提升壳体的结构刚性，减少注塑成型后的收缩变形，同时也能提升壳体受外力冲击时的抗形变能力。从安装边界来看，法兰安装边的整体外轮廓为非对称异形结构，安装时需对准基体上的定位销孔完成预定位，再依次对角锁紧固定螺栓，锁紧扭矩控制在1.2-1.5N·m即可保证密封效果同时不会压裂塑料法兰边；壳体向外凸起的异形段需预留足够的避让空间，避免与周边其他管线、组件产生干涉，容腔开口朝向安装基体一侧时，需在最低位置预留隐形的排水透气微孔，平衡腔体内外温差产生的气压差，避免长期使用后腔体内出现凝露积水。
