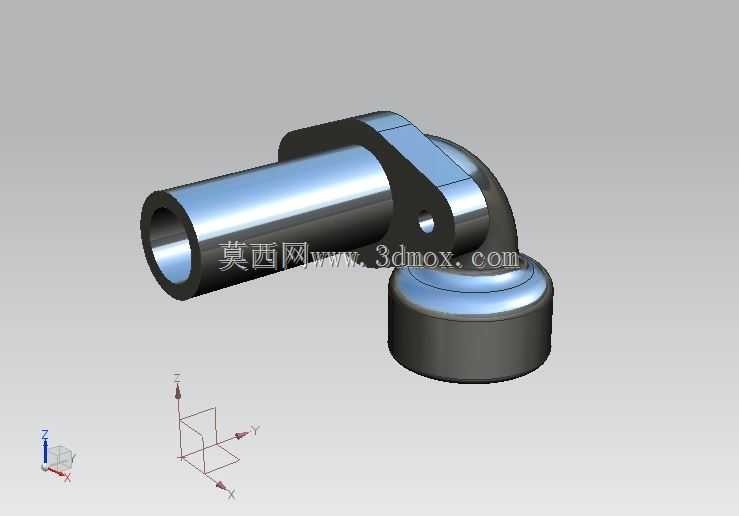

直角弯通铰接式管道连接接头结构设计

该管道连接结构主要应用于流体输送管路系统中需要转向且存在小幅角度摆动需求的安装场景，常见于液压设备管路排布、气动控制系统走线、小型流体输送设备的管路接驳环节，可在有限安装空间内完成管路90度转向连接，同时适配安装端存在的小幅度角度偏差，避免管路硬连接带来的应力集中问题，降低管路长期运行过程中因振动、设备形变产生的接头泄漏、管路断裂风险。从实际用途来看，该接头一端可对接直段硬质管路，另一端通过铰接球头结构与对接端实现可转动连接，既能够完成管路的直角转向导通，保证流体在管路内顺畅转向输送，又可以允许连接端存在一定范围的角度偏转，抵消设备运行振动、安装对位偏差带来的附加应力，提升管路系统的运行可靠性与使用寿命。在功能特性上，该接头采用一体式弯通主体搭配铰接端结构，主体直段部分设计有定位法兰凸缘，可在管路安装时实现轴向定位，避免接头安装到位后出现轴向窜动；铰接端采用球面密封配合结构，在允许偏转的同时保证接合面的密封性能，无需额外加装复杂密封组件即可满足常规压力下的流体密封需求；接头整体为中空等径通腔设计，内部流道无突兀变径、台阶结构，可最大程度降低流体经过接头时的压力损失，减少流道内的紊流产生，提升流体输送效率。从设计思路来看，该结构优先考虑了狭小空间内的管路转向安装需求，将90度弯通结构与铰接活动结构整合为一体，减少了管路连接所需的接头数量，降低了管路系统的泄漏点数量；直段端的长度设计兼顾了管路插入深度与安装操作空间，法兰凸缘的位置经过匹配设计，可适配常用的管夹、锁紧螺母安装尺寸，无需额外定制安装配件即可完成固定；铰接端的球面尺寸经过公差匹配，既保证转动灵活性，又控制了配合间隙，避免间隙过大导致的密封失效、流体泄漏问题。在外形尺寸与安装边界上，该接头直段外径适配常规同规格硬质管路的接驳尺寸，直段长度可满足标准管接头的插入深度要求，弯转部分的回转半径经过优化，在保证流道顺畅的前提下尽可能压缩外形尺寸，减少安装所需的空间占用；铰接端的外径尺寸与对接端的安装接口匹配，偏转角度范围覆盖常规管路安装的偏差补偿需求，安装时仅需完成直段管路插接锁紧、铰接端对位固定两步操作即可完成装配，无需复杂的调校步骤，可有效提升管路安装的作业效率。
