多结构类型机械弹簧三维设计作品

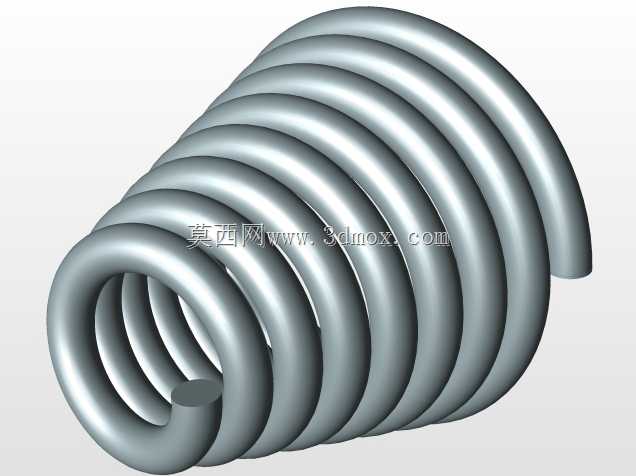

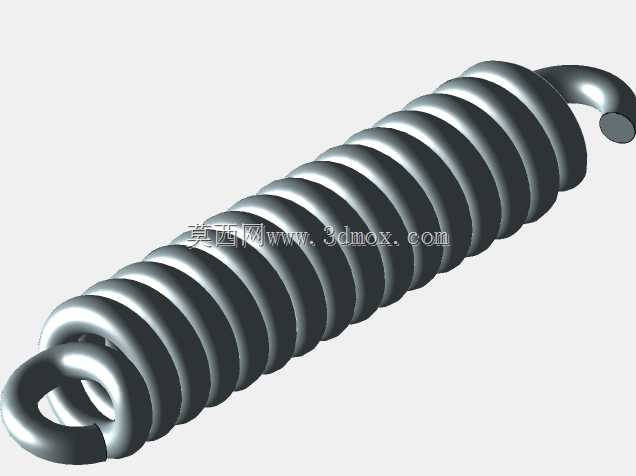

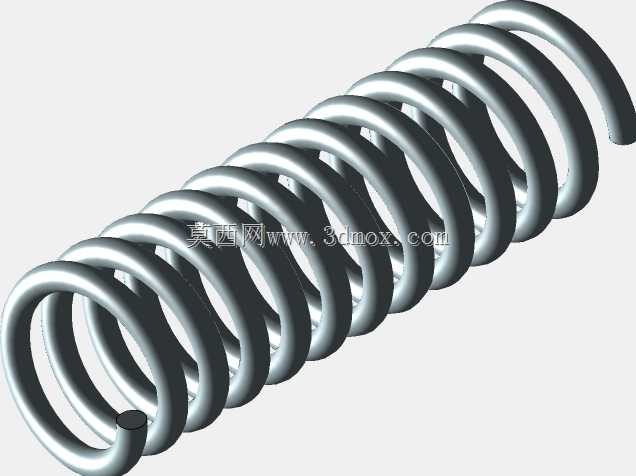

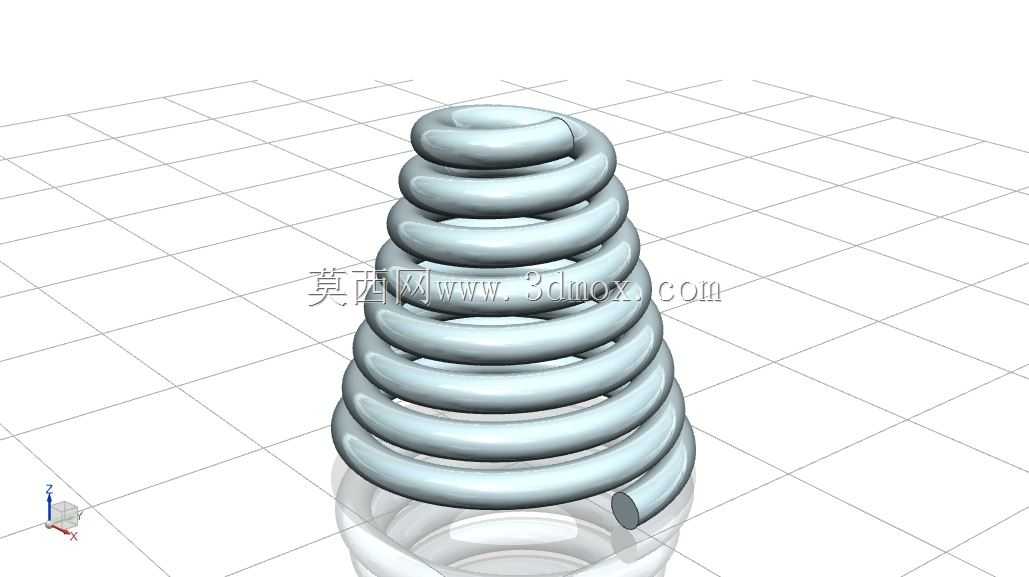

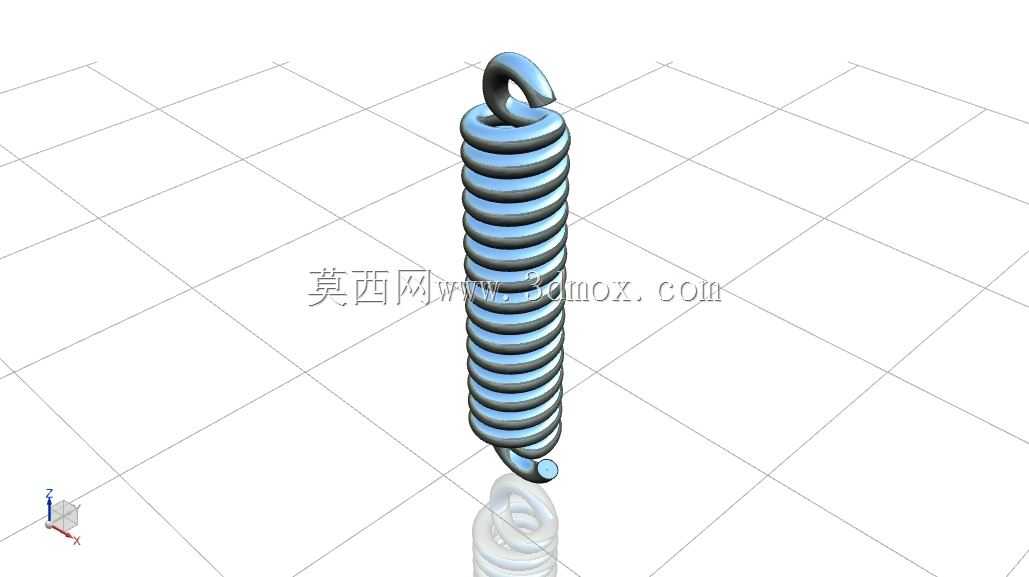

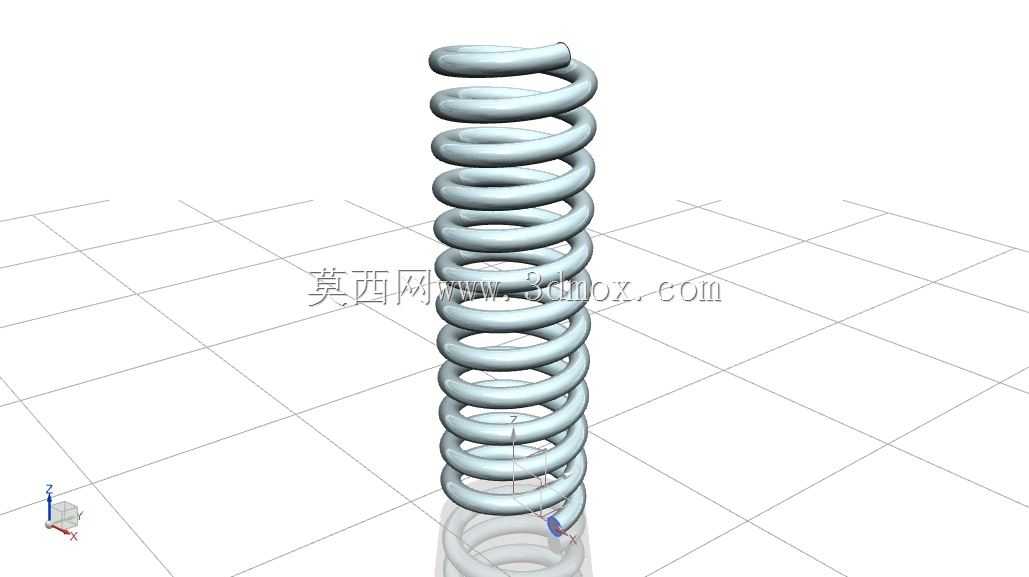

弹簧作为机械系统中核心的弹性储能与缓冲元件，广泛覆盖通用机械制造、交通运输装备、五金工具、家电生产、仪器仪表等诸多工业场景，小到精密仪表的复位触点，大到重型工程机械的减震悬架，都离不开不同结构弹簧的功能支撑。本次呈现的多款不同结构弹簧，针对差异化的工况需求完成设计，覆盖了常规圆柱螺旋压缩弹簧、变径锥形弹簧等常见工业用弹簧类型，能够适配不同安装空间、载荷特性、行程要求的使用场景。在实际设备运行中，这类弹性元件承担着多重核心功能：在冲压设备、振动筛等往复作业设备中，它可以吸收冲击动能，避免刚性碰撞造成的构件损伤，延长设备整体使用寿命；在阀门、自动化夹具等机构中，它可以提供稳定的复位弹力，保证机构动作完成后精准回到初始位置，维持设备循环作业的可靠性；在车辆悬架、隔振平台中，它可以通过自身形变过滤振动波，提升设备运行的平稳性与操作舒适度。设计过程中，首先围绕不同应用场景的载荷特性做参数匹配：常规等径圆柱螺旋弹簧采用恒定螺距、等圈径设计，刚度线性稳定，适合载荷与形变成正比的常规复位、缓冲场景，安装边界为规则圆柱形空间，适配绝大多数通用机械的安装位，安装时仅需保证两端支撑面与弹簧轴线垂直，即可避免偏载造成的弹力损失与寿命折损；而锥形变径弹簧采用圈径沿轴线渐变的结构，刚度呈现非线性特性，随着压缩量增大，大圈径簧圈会逐渐叠合，刚度逐步提升，能够承受更大的冲击载荷，同时压缩后高度更小，适合安装空间轴向尺寸受限、需要承受变载荷冲击的场景，比如小型精密设备的减震位、紧凑空间内的缓冲结构。所有弹簧的端部结构都根据安装需求做了适配处理，部分采用并圈磨平的端部设计，保证支撑端面的平整度，避免安装后出现歪斜；部分采用挂钩式端部结构，适配拉伸场景的挂装需求。设计时充分考虑了实际安装的边界约束，每款弹簧的外径、自由高度、有效圈数都对应常规工业安装的通用尺寸区间，不需要额外做安装位的定制修改即可直接适配对应规格的设备，簧圈之间的间隙根据最大压缩行程做了预留，避免极限压缩时出现并圈碰磨导致的簧圈损伤，同时簧丝的走向过渡顺滑，没有应力集中的锐角折点，能够在长期循环载荷下降低疲劳断裂的风险，保证元件的长期使用可靠性。
