啮合式直齿圆柱传动齿轮组结构设计

项目分类:齿轮 发布时间:2022-03-28 ID:602202
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计
  • 啮合式直齿圆柱传动齿轮组结构设计

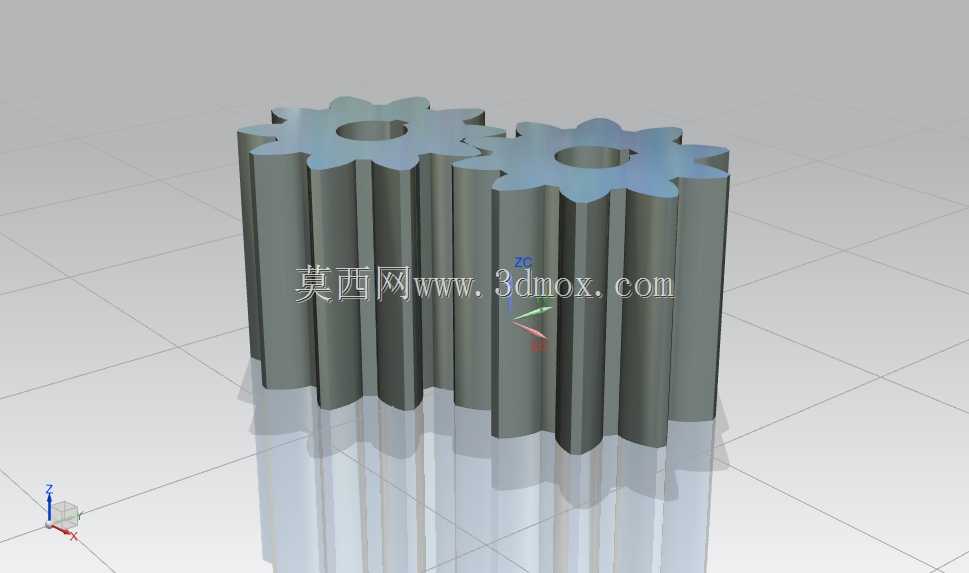

  这套直齿圆柱齿轮组是机械传动系统里最基础也最核心的动力传递构件,日常在小型减速装置、轻工设备传动箱、教学演示教具、简易动力输出机构里都能见到这类结构的身影,核心作用是在平行轴之间传递恒定转速比的旋转扭矩,不会像斜齿轮那样产生轴向分力,对支撑轴承的轴向载荷要求更低,适配很多安装空间紧凑、轴向承载力有限的传动场景。从结构设计逻辑来看,两个齿轮采用标准渐开线齿形设计,齿廓曲线经过参数化拟合,能保证啮合过程中瞬时传动比始终稳定,不会出现传动卡顿、转速波动的问题,齿顶高、齿根高都按照通用机械传动的标准参数取值,齿根处做了微小的圆角过渡,避免应力集中导致齿根断裂,延长零件的疲劳使用寿命。两个齿轮的齿数完全一致,属于等速传动的配对设计,

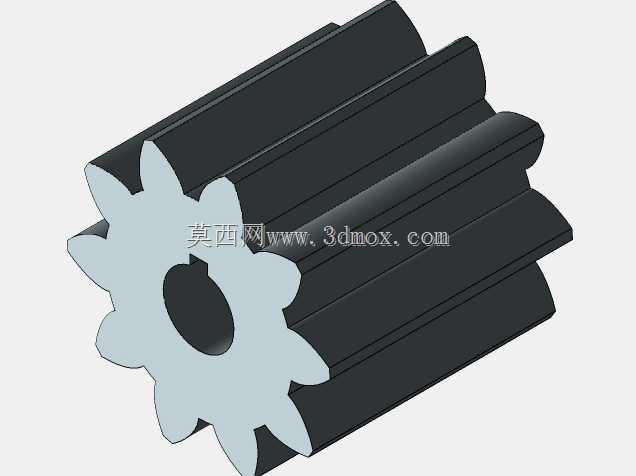

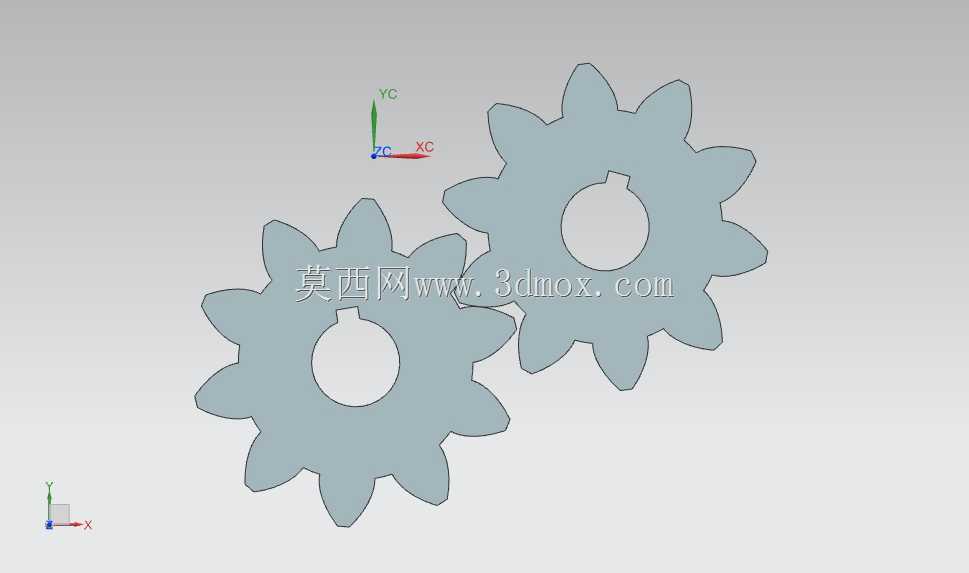

  输入轴和输出轴的转速保持1:1传递,适合需要同步转速、仅改变扭矩传递方向的平行轴布局场景,齿轮中心的通孔是轴安装位,孔的直径和配套的传动轴采用过渡配合公差,装配时可以通过键槽加装平键来传递扭矩,避免齿轮和轴之间出现相对转动打滑的问题。从安装边界来看,齿轮的轴向长度也就是齿宽经过合理取值,既保证足够的齿面接触面积来传递额定扭矩,不会因为齿宽过窄导致齿面压溃、磨损过快,也不会因为齿宽过大造成轴向尺寸冗余,挤占传动箱内部的其他零件安装空间,两个齿轮的中心距严格按照配对齿形的参数计算确定,安装时只要保证两根平行轴的中心距在公差范围内,同时轴的平行度满足装配要求,就能实现顺畅无卡滞的啮合传动,不会出现齿面偏磨、啮合异响的问题。

  这类直齿轮结构的加工工艺也比较成熟,小批量制作可以采用线切割、铣削加工,批量生产时可以采用滚齿、插齿工艺后做齿面淬火处理,提升齿面的硬度和耐磨性能,日常维护时只需要在齿面定期涂抹润滑脂,就能降低齿面磨损,减少传动过程中的噪音。在做三维建模的时候,齿形的参数化绘制是核心环节,需要先确定模数、齿数、压力角这些基础参数,再通过方程生成准确的渐开线齿廓,阵列后得到单个齿轮的完整齿形,拉伸得到实体后再做中心孔、倒角、圆角的细节处理,配对装配的时候要注意调整两个齿轮的初始啮合位置,保证齿侧间隙在合理范围内,既不能间隙过大导致传动回程差明显,也不能间隙过小导致装配后转动卡滞、运转发热严重。
